Betriebsanleitung
NAV200
Titelleiste
Menüleiste
Statusleiste
Layer-Tabelle und
Reflektorkoordinaten

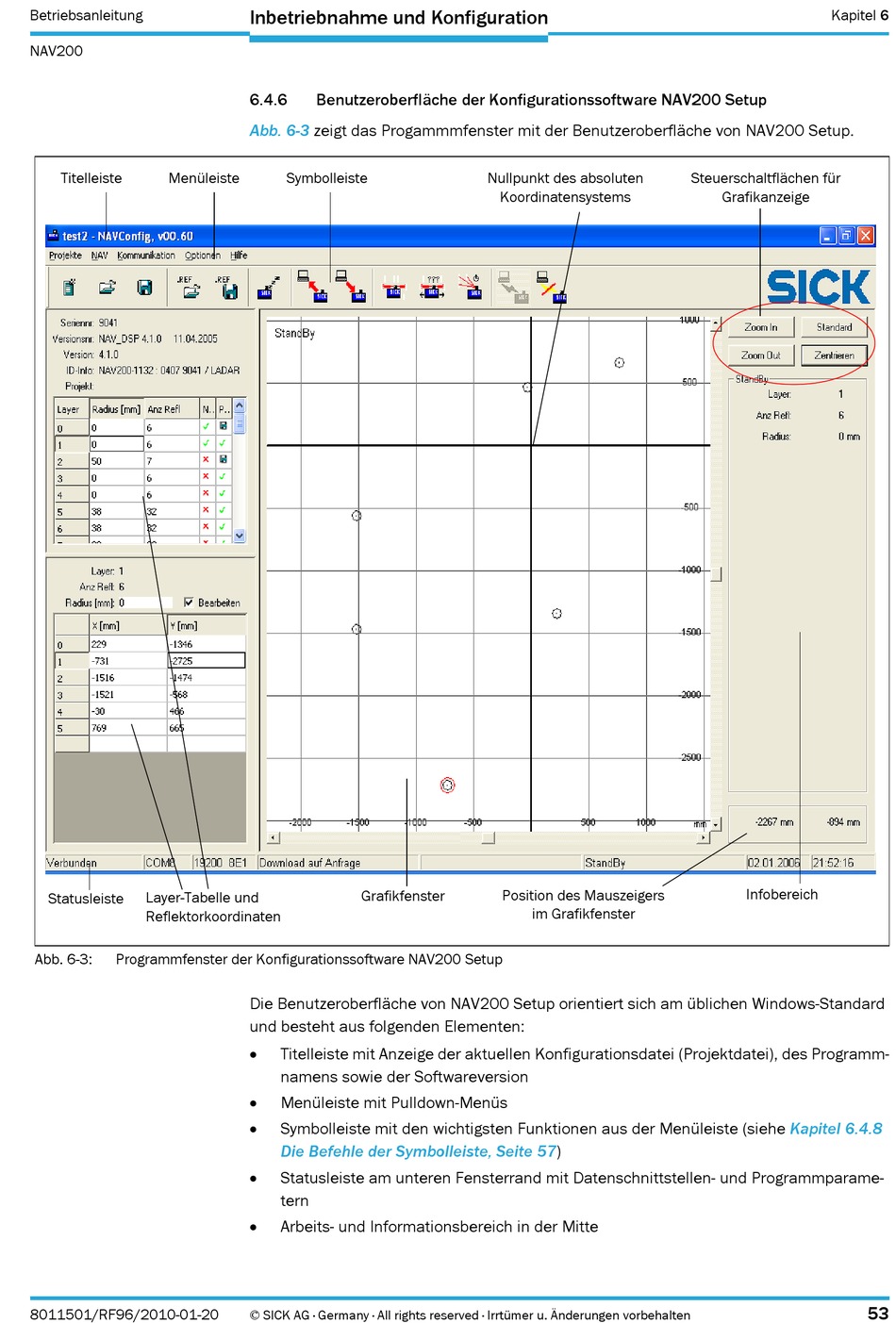

Abb. 6-3:
Programmfenster der Konfigurationssoftware NAV200 Setup
8011501/RF96/2010-01-20
Inbetriebnahme und Konfiguration
6.4.6
Benutzeroberfläche der Konfigurationssoftware NAV200 Setup
Abb. 6-3
zeigt das Progammmfenster mit der Benutzeroberfläche von NAV200 Setup.
Symbolleiste
Grafikfenster
Die Benutzeroberfläche von NAV200 Setup orientiert sich am üblichen Windows-Standard
und besteht aus folgenden Elementen:
Titelleiste mit Anzeige der aktuellen Konfigurationsdatei (Projektdatei), des Programm-
namens sowie der Softwareversion
Menüleiste mit Pulldown-Menüs
Symbolleiste mit den wichtigsten Funktionen aus der Menüleiste (siehe
Die Befehle der Symbolleiste, Seite
Statusleiste am unteren Fensterrand mit Datenschnittstellen- und Programmparame-
tern
Arbeits- und Informationsbereich in der Mitte
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Nullpunkt des absoluten
Koordinatensystems
Position des Mauszeigers
im Grafikfenster
57)
Kapitel 6
Steuerschaltflächen für
Grafikanzeige
Infobereich
Kapitel 6.4.8
53
