Betriebsanleitung
NAV200
kartesisches Koordinatensystem

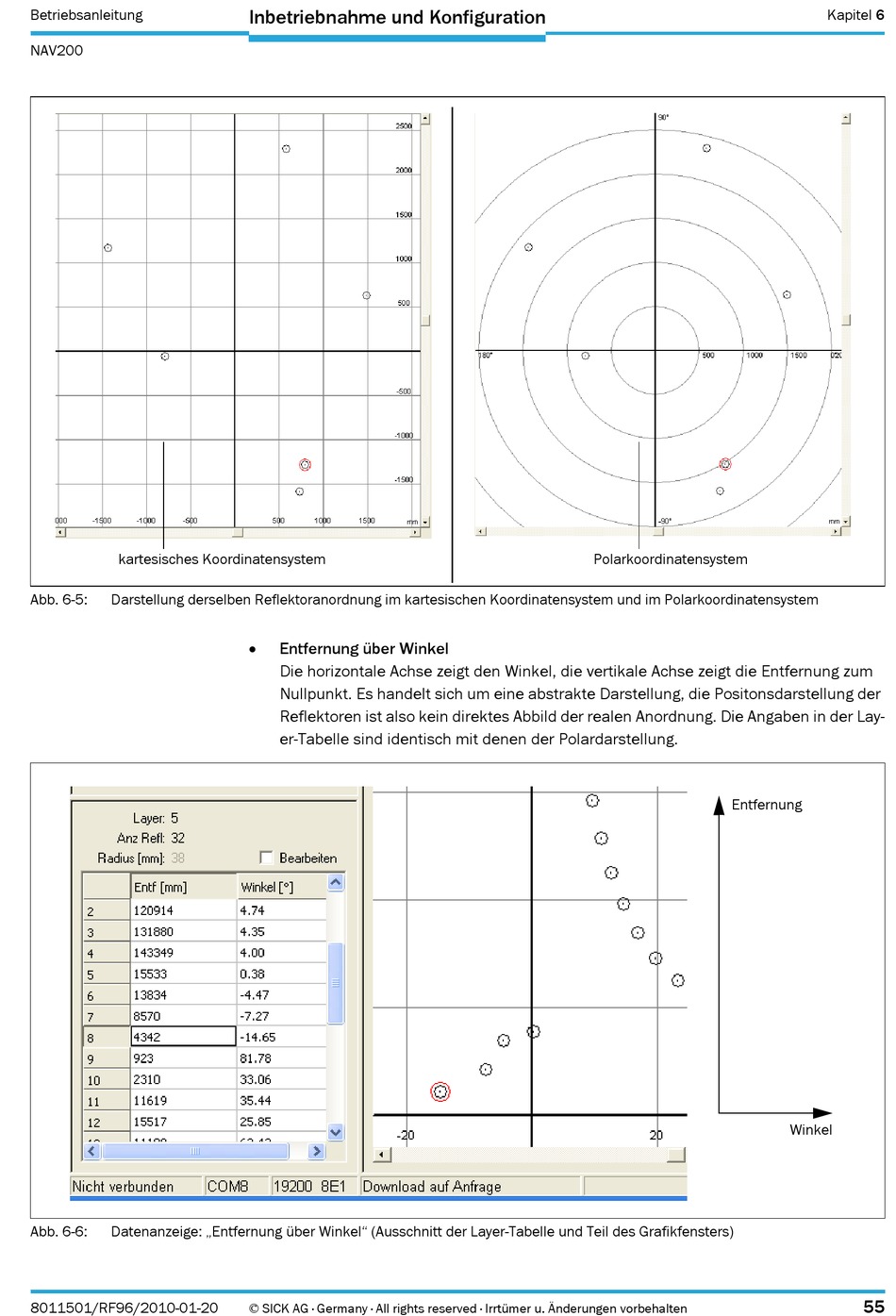

Abb. 6-5:
Darstellung derselben Reflektoranordnung im kartesischen Koordinatensystem und im Polarkoordinatensystem
Abb. 6-6:
Datenanzeige: „Entfernung über Winkel" (Ausschnitt der Layer-Tabelle und Teil des Grafikfensters)
8011501/RF96/2010-01-20
Inbetriebnahme und Konfiguration
Entfernung über Winkel
Die horizontale Achse zeigt den Winkel, die vertikale Achse zeigt die Entfernung zum
Nullpunkt. Es handelt sich um eine abstrakte Darstellung, die Positonsdarstellung der
Reflektoren ist also kein direktes Abbild der realen Anordnung. Die Angaben in der Lay-
er-Tabelle sind identisch mit denen der Polardarstellung.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Polarkoordinatensystem
Entfernung
Kapitel 6
Winkel
55
