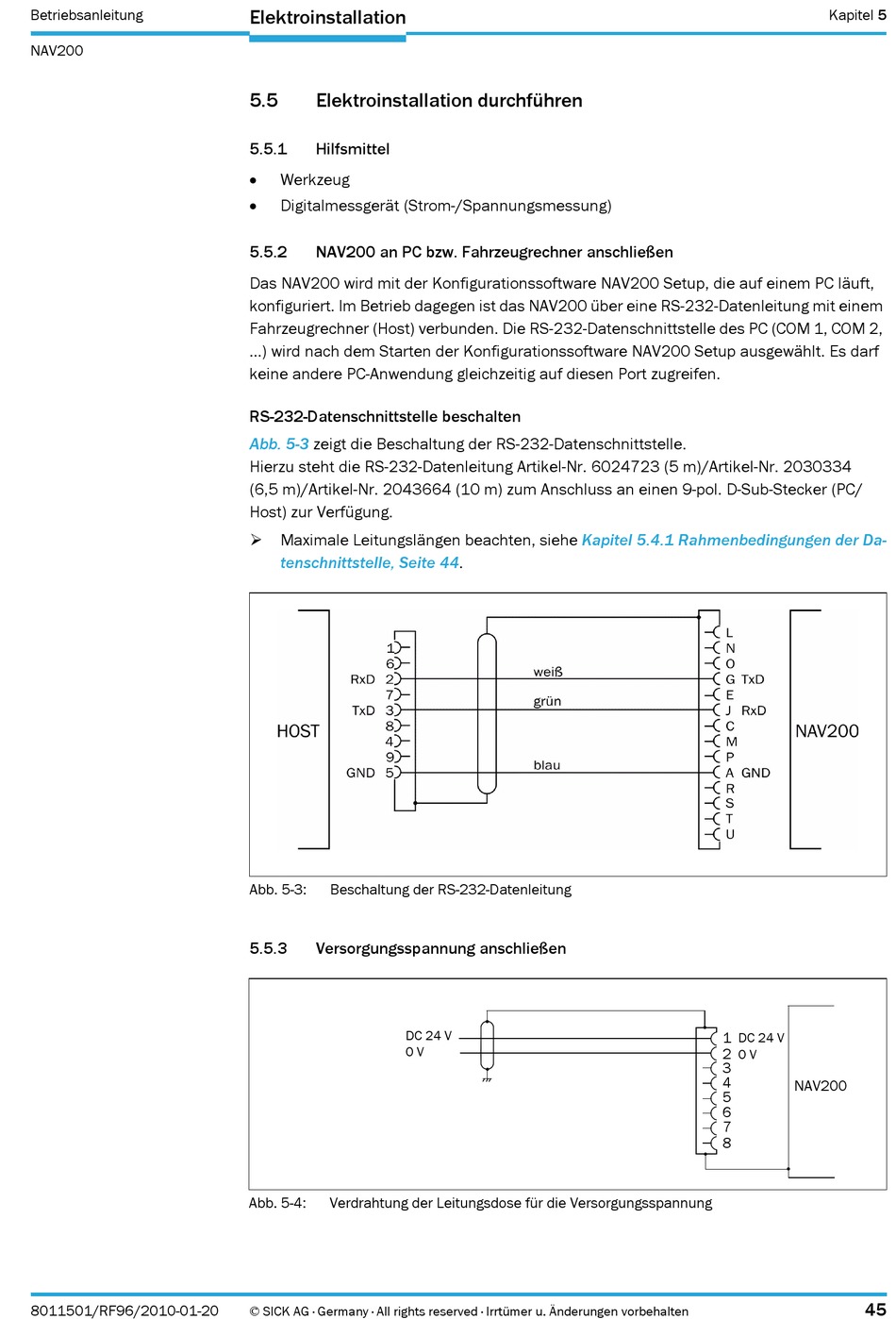

Betriebsanleitung
NAV200
8011501/RF96/2010-01-20
Elektroinstallation
5.5
Elektroinstallation durchführen
5.5.1
Hilfsmittel
Werkzeug
Digitalmessgerät (Strom-/Spannungsmessung)
5.5.2
NAV200 an PC bzw. Fahrzeugrechner anschließen
Das NAV200 wird mit der Konfigurationssoftware NAV200 Setup, die auf einem PC läuft,
konfiguriert. Im Betrieb dagegen ist das NAV200 über eine RS-232-Datenleitung mit einem
Fahrzeugrechner (Host) verbunden. Die RS-232-Datenschnittstelle des PC (COM 1, COM 2,
...) wird nach dem Starten der Konfigurationssoftware NAV200 Setup ausgewählt. Es darf
keine andere PC-Anwendung gleichzeitig auf diesen Port zugreifen.
RS-232-Datenschnittstelle beschalten
Abb. 5-3
zeigt die Beschaltung der RS-232-Datenschnittstelle.
Hierzu steht die RS-232-Datenleitung Artikel-Nr. 6024723 (5 m)/Artikel-Nr. 2030334
(6,5 m)/Artikel-Nr. 2043664 (10 m) zum Anschluss an einen 9-pol. D-Sub-Stecker (PC/
Host) zur Verfügung.
Maximale Leitungslängen beachten, siehe
tenschnittstelle, Seite
Abb. 5-3:
Beschaltung der RS-232-Datenleitung
5.5.3
Versorgungsspannung anschließen
DC 24 V
0 V
Abb. 5-4:
Verdrahtung der Leitungsdose für die Versorgungsspannung
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Kapitel 5.4.1 Rahmenbedingungen der Da-
44.
Kapitel 5
1
DC 24 V
2
0 V
3
4
NAV200
5
6
7
8
45
