Betriebsanleitung
NAV200
10

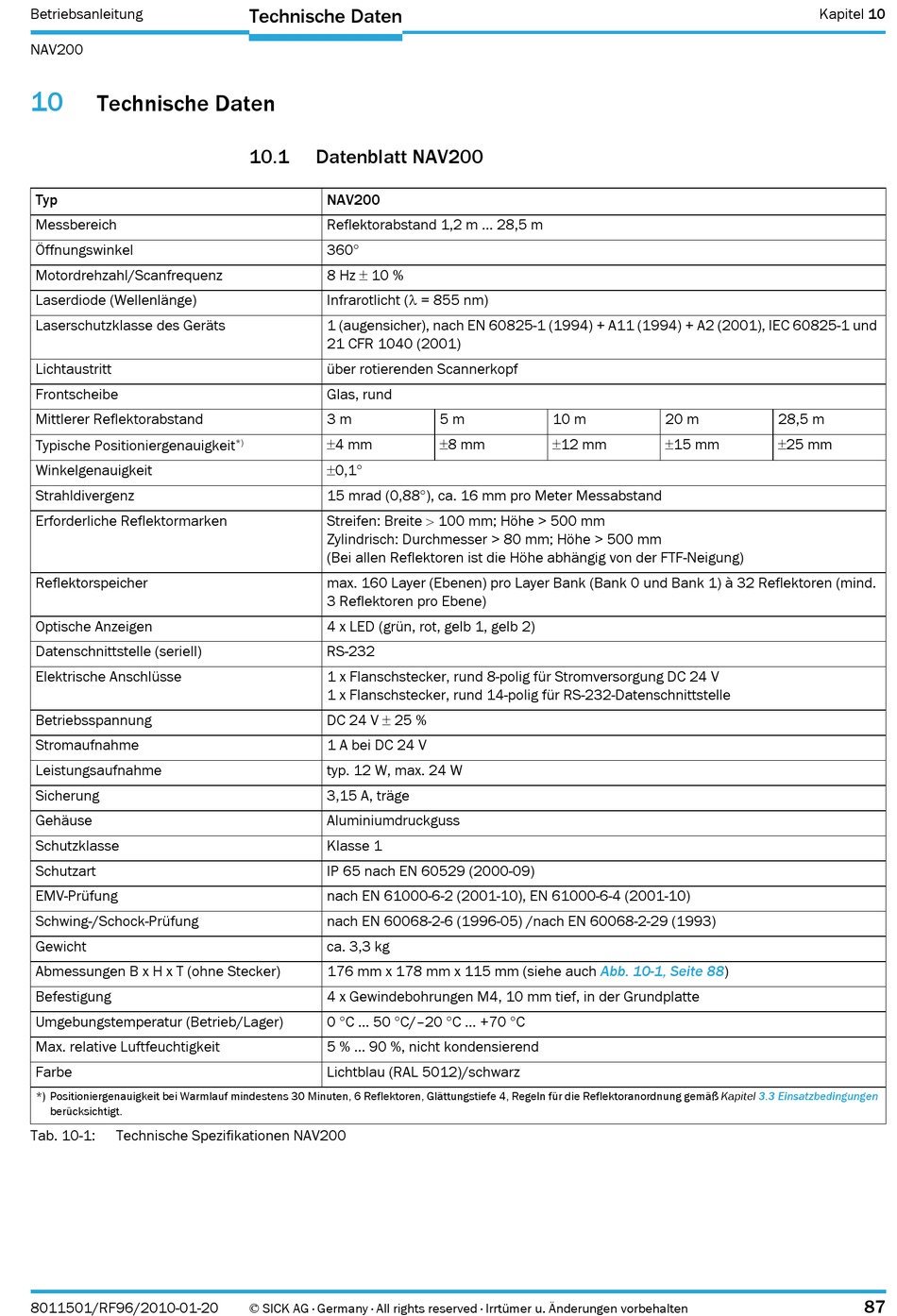

Technische Daten
Typ
Messbereich
Öffnungswinkel
Motordrehzahl/Scanfrequenz
Laserdiode (Wellenlänge)
Laserschutzklasse des Geräts
Lichtaustritt
Frontscheibe
Mittlerer Reflektorabstand
Typische Positioniergenauigkeit
Winkelgenauigkeit
Strahldivergenz
Erforderliche Reflektormarken
Reflektorspeicher
Optische Anzeigen
Datenschnittstelle (seriell)
Elektrische Anschlüsse
Betriebsspannung
Stromaufnahme
Leistungsaufnahme
Sicherung
Gehäuse
Schutzklasse
Schutzart
EMV-Prüfung
Schwing-/Schock-Prüfung
Gewicht
Abmessungen B x H x T (ohne Stecker)
Befestigung
Umgebungstemperatur (Betrieb/Lager)
Max. relative Luftfeuchtigkeit
Farbe
*) Positioniergenauigkeit bei Warmlauf mindestens 30 Minuten, 6 Reflektoren, Glättungstiefe 4, Regeln für die Reflektoranordnung gemäß Kapitel
berücksichtigt.
Tab. 10-1:
Technische Spezifikationen NAV200
8011501/RF96/2010-01-20
Technische Daten
10.1
Datenblatt NAV200
NAV200
Reflektorabstand 1,2 m ... 28,5 m
360
8 Hz  10 %
Infrarotlicht (= 855 nm)
1 (augensicher), nach EN 60825-1 (1994) + A11 (1994) + A2 (2001), IEC 60825-1 und
21 CFR 1040 (2001)
über rotierenden Scannerkopf
Glas, rund
3 m
4 mm
*)
0,1
15 mrad (0,88), ca. 16 mm pro Meter Messabstand
Streifen: Breite  100 mm; Höhe > 500 mm
Zylindrisch: Durchmesser > 80 mm; Höhe > 500 mm
(Bei allen Reflektoren ist die Höhe abhängig von der FTF-Neigung)
max. 160 Layer (Ebenen) pro Layer Bank (Bank 0 und Bank 1) à 32 Reflektoren (mind.
3 Reflektoren pro Ebene)
4 x LED (grün, rot, gelb 1, gelb 2)
RS-232
1 x Flanschstecker, rund 8-polig für Stromversorgung DC 24 V
1 x Flanschstecker, rund 14-polig für RS-232-Datenschnittstelle
DC 24 V 25 %
1 A bei DC 24 V
typ. 12 W, max. 24 W
3,15 A, träge
Aluminiumdruckguss
Klasse 1
IP 65 nach EN 60529 (2000-09)
nach EN 61000-6-2 (2001-10), EN 61000-6-4 (2001-10)
nach EN 60068-2-6 (1996-05) /nach EN 60068-2-29 (1993)
ca. 3,3 kg
176 mm x 178 mm x 115 mm (siehe auch
4 x Gewindebohrungen M4, 10 mm tief, in der Grundplatte
0 C ... 50 C/–20 C ... +70 C
5 % ... 90 %, nicht kondensierend
Lichtblau (RAL 5012)/schwarz
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
5 m
10 m
8 mm
12 mm
Abb. 10-1, Seite
Kapitel 10
20 m
28,5 m
15 mm
25 mm
88)
