Betriebsanleitung
NAV200

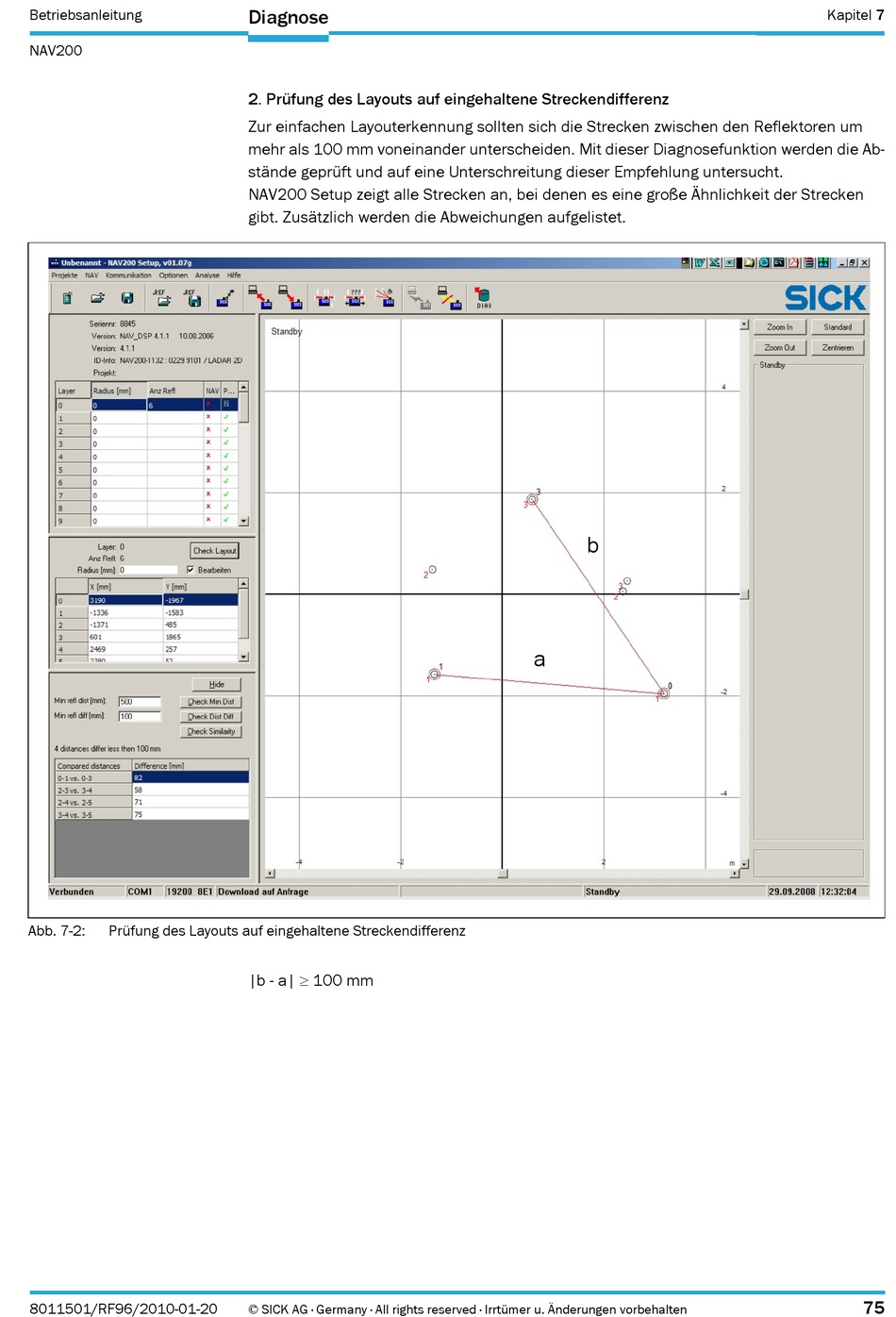

Abb. 7-2:
Prüfung des Layouts auf eingehaltene Streckendifferenz
8011501/RF96/2010-01-20
Diagnose
2. Prüfung des Layouts auf eingehaltene Streckendifferenz
Zur einfachen Layouterkennung sollten sich die Strecken zwischen den Reflektoren um
mehr als 100 mm voneinander unterscheiden. Mit dieser Diagnosefunktion werden die Ab-
stände geprüft und auf eine Unterschreitung dieser Empfehlung untersucht.
NAV200 Setup zeigt alle Strecken an, bei denen es eine große Ähnlichkeit der Strecken
gibt. Zusätzlich werden die Abweichungen aufgelistet.
|b - a| 100 mm
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
b
a
Kapitel 7
75
