Kapitel 7
1. Im Progammfenster von NAV200 Setup erscheint in der Titelzeile ein roter Aufnahmeknopf,
welcher zu Beginn eines zu analysierenden Streckenabschnittes betätigt werden kann.
2. Am Ende des zu analysierenden Abschnittes kann mit dem blauen Knopf die Aufzeichnung angehalten
und die Daten aus dem Ringspeicher des NAV200 in eine Logdatei auf dem PC übertragen werden.
3. Zur Wiedergabe kann über „Analyse und Logfile abspielen" ein Datenrecorder aufgerufen werden.
Über den Knopf "Diag" können Daten aus dem Ringspeicher des NAV200 abgerufen werden, wenn
die Aufzeichnung über den FTF Kontroller gesteuert wurde.
4. Über das gelbe Ordnersymbol kann das aufgezeichnete Logfile abgespielt werden. Über das
schwarze Symbol wird der Datenrecorder geschlossen und das Hauptfenster erscheint wieder.

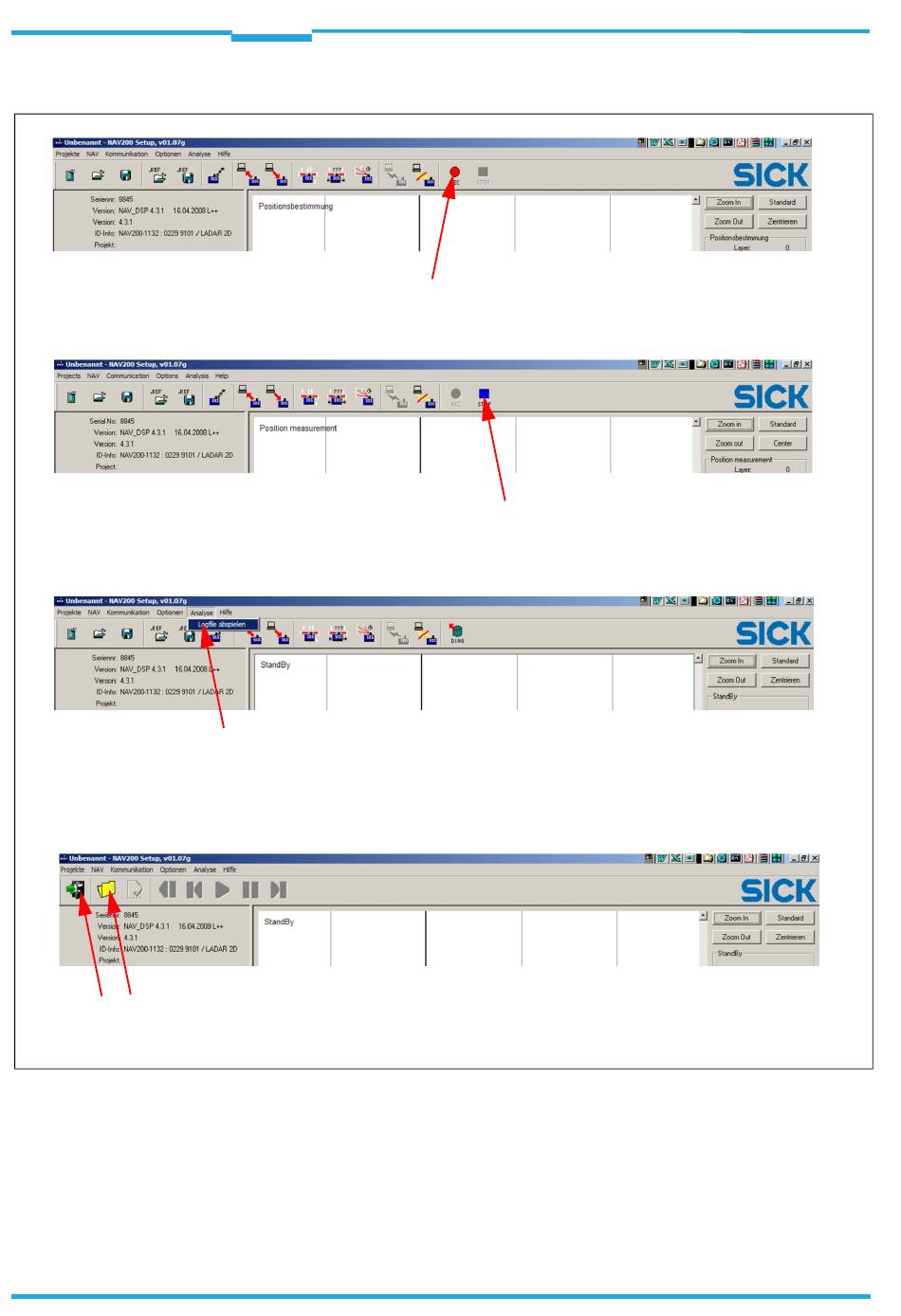

Abb. 7-6:
Schritte zum Aufzeichen und Wiedergeben der Daten im Datenrecoder von NAV200 Setup
80
Diagnose
Aufzeichung und Wiedergabe mit Datenrecoder von NAV200 Setup durchführen:
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Betriebsanleitung
Laser-Positioniersystem NAV200
8011501/RF96/2010-01-20
