Betriebsanleitung
NAV200
8011501/RF96/2010-01-20
Produktbeschreibung
Reflektorhöhe
Die Bauhöhe und vertikale Position der Reflektoren ist so zu wählen, dass der Messstrahl
auch bei unebenem Boden auf den Reflektor trifft. Die max. Reichweite des NAV200 beträgt
28,5 m. Je nach Bodenbeschaffenheit und sich ergebendem Messabstand lässt sich dar-
aus die Mindesthöhe der Reflektoren ableiten. Der Messstrahl des NAV200 weitet sich um
16 mm pro Meter Messabstand auf. Eine Verkippung des FTF durch Bodenunebenheiten
muss entsprechend berücksichtigt werden. Gängige Reflektorbauhöhen liegen zwischen
500 mm und 750 mm.
Reflektorbreite und Reflektordurchmesser
Die Mindestbreite von flachen Reflektoren beträgt 100 mm. Die Breite von flachen Reflek-
toren kann innerhalb eines Layers variieren, solange die Mindestbreite eingehalten wird.
Nach oben ist die Reflektorbreite nicht begrenzt.
Der Mindestdurchmesser von zylindrischen Reflektoren hängt vom Messabstand ab. Bei
Abständen bis 15 m beträgt der Mindestdurchmesser 80 mm. Bei Abständen größer als
15 m beträgt der Mindestdurchmesser 100 mm. Innerhalb eines Layers muss der Durch-
messer zylindrischer Reflektoren konstant sein. Innerhalb eines Layers dürfen flache und
runde Reflektoren nicht gleichzeitig eingesetzt werden.
Erkennungswinkel bei flachen Reflektoren
Um einen Reflektor zu erkennen, muss der vom Scannerkopf des NAV200 ausgesendete
Messstrahl zum Scannerkopf zurück reflektiert werden. Bei senkrechtem Auftreffen des
Messstrahls auf den Reflektor (Erkennungswinkel = 0°) wirkt ein flacher Reflektor wie ein
Spiegel. Die spezielle Reflexfolie Diamond Grade 983-10 reflektiert den Messstrahl aber
auch dann zum Scannerkopf zurück, wenn er unter anderen Erkennungswinkeln auf die Fo-
lie auftrifft. Der Erkennungswinkel ist nicht von dem Messabstand abhängig.
den Erkennungswinkel von flachen Reflektoren mit optimaler Ausrichtung der Reflektorfolie
zum Messtrahl. Die Reflexionseigenschaften der Reflexfolie Diamond Grade 983-10 ist un-
abhängig von der Ausrichtung.

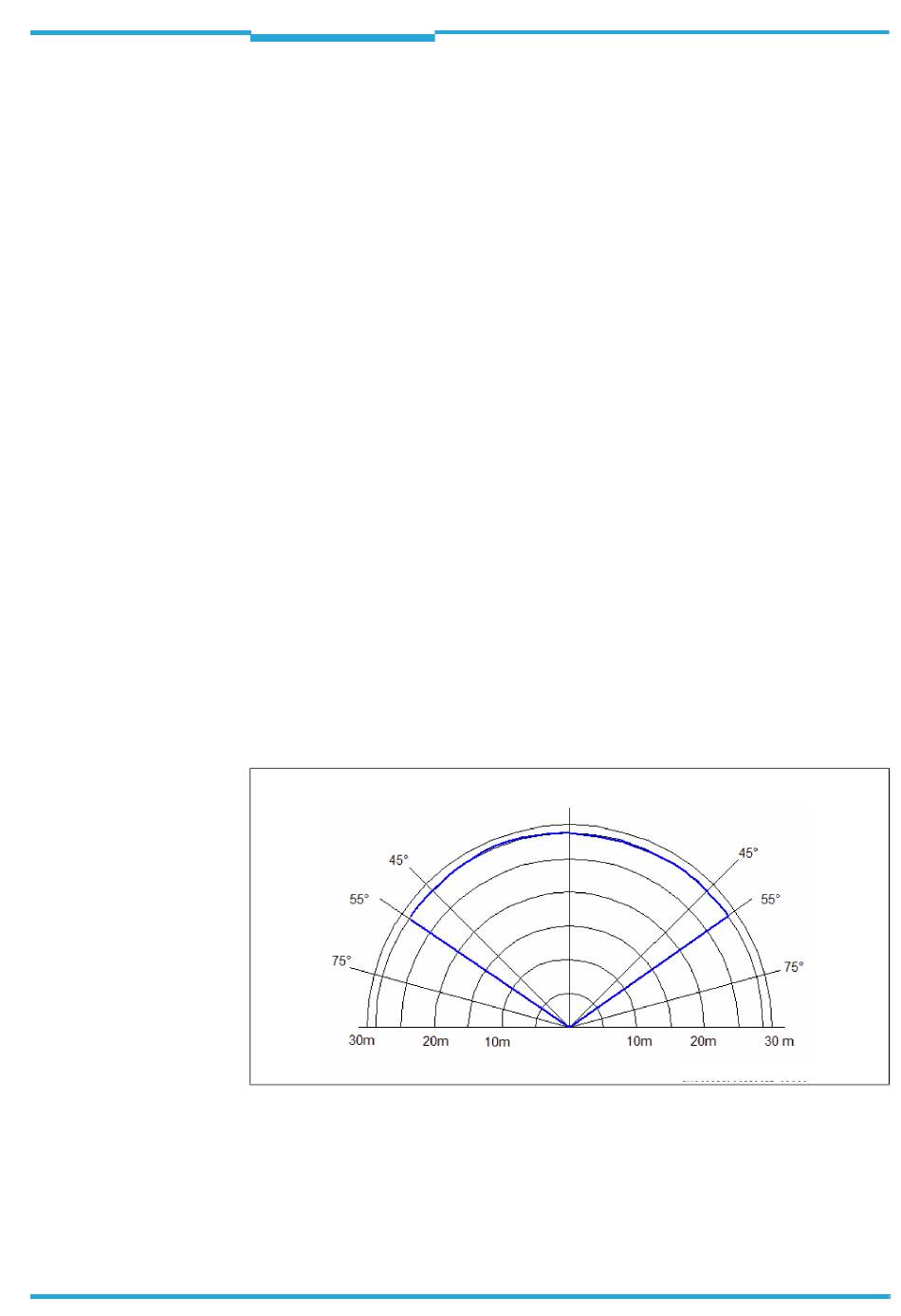

Abb. 3-5:
Erkennungswinkel bei Reflektorstreifen mit Breite 100 mm und Reflexfolie Diamond
Grade 983-10
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
0°
Kapitel 3
Abb. 3-5
zeigt
Entfernung (m)
23
