Kapitel 5
Wichtig
44

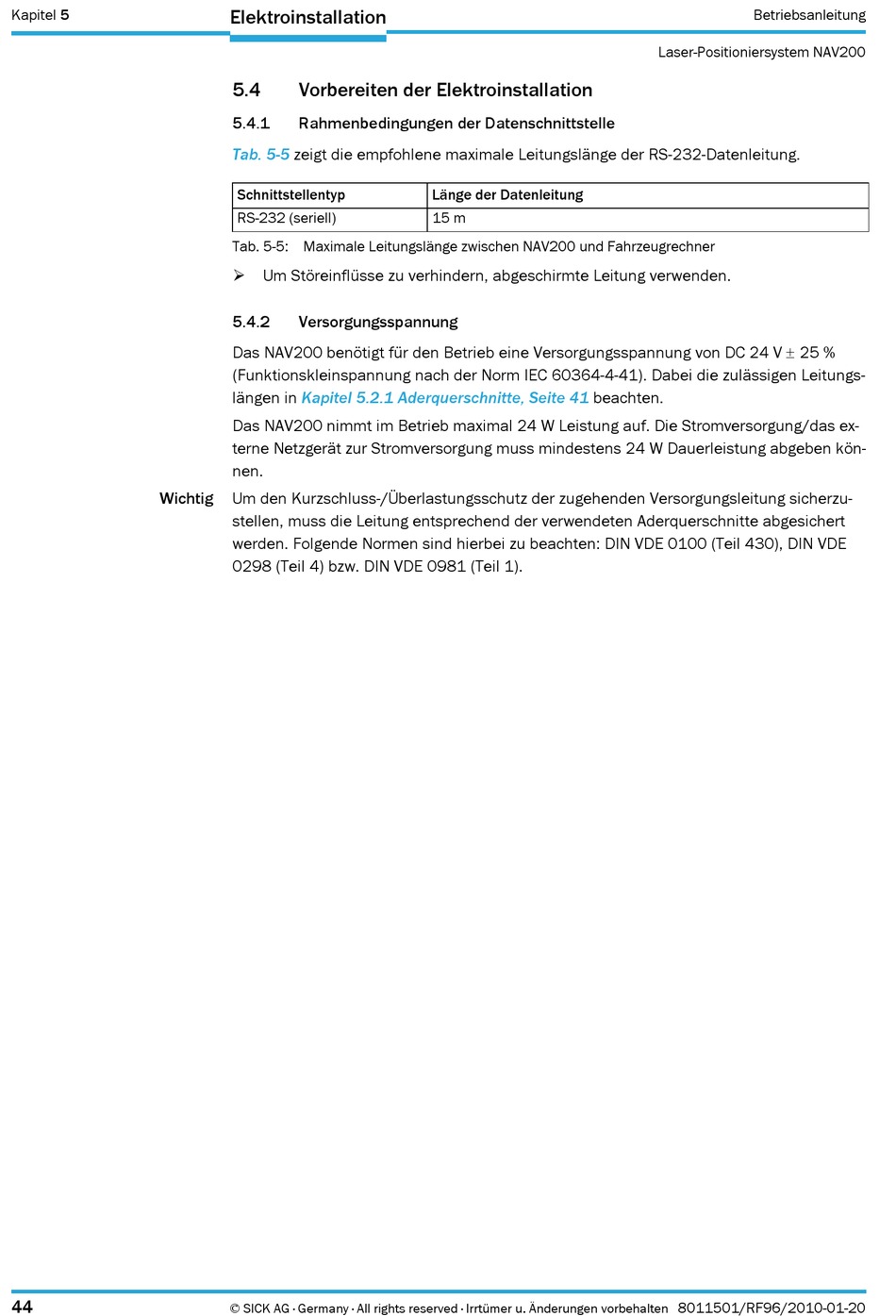

Elektroinstallation
5.4
Vorbereiten der Elektroinstallation
5.4.1
Rahmenbedingungen der Datenschnittstelle
Tab. 5-5
zeigt die empfohlene maximale Leitungslänge der RS-232-Datenleitung.
Schnittstellentyp
RS-232 (seriell)
Tab. 5-5: Maximale Leitungslänge zwischen NAV200 und Fahrzeugrechner
Um Störeinflüsse zu verhindern, abgeschirmte Leitung verwenden.
5.4.2
Versorgungsspannung
Das NAV200 benötigt für den Betrieb eine Versorgungsspannung von DC 24 V 25 %
(Funktionskleinspannung nach der Norm IEC 60364-4-41). Dabei die zulässigen Leitungs-
längen in
Kapitel 5.2.1 Aderquerschnitte, Seite 41
Das NAV200 nimmt im Betrieb maximal 24 W Leistung auf. Die Stromversorgung/das ex-
terne Netzgerät zur Stromversorgung muss mindestens 24 W Dauerleistung abgeben kön-
nen.
Um den Kurzschluss-/Überlastungsschutz der zugehenden Versorgungsleitung sicherzu-
stellen, muss die Leitung entsprechend der verwendeten Aderquerschnitte abgesichert
werden. Folgende Normen sind hierbei zu beachten: DIN VDE 0100 (Teil 430), DIN VDE
0298 (Teil 4) bzw. DIN VDE 0981 (Teil 1).
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Länge der Datenleitung
15 m
beachten.
Betriebsanleitung
Laser-Positioniersystem NAV200
8011501/RF96/2010-01-20
