Geräteinstallation
5.5
Anschluss der Saug- und Druckleitung
VORSICHT!
Achten Sie darauf, das beim Anschluss der Saug- und Druckleitung die
O-Ringe (Pos. 4) auf den Anschlüssen montiert sind, um die notwendige
Abdichtung zu erreichen.

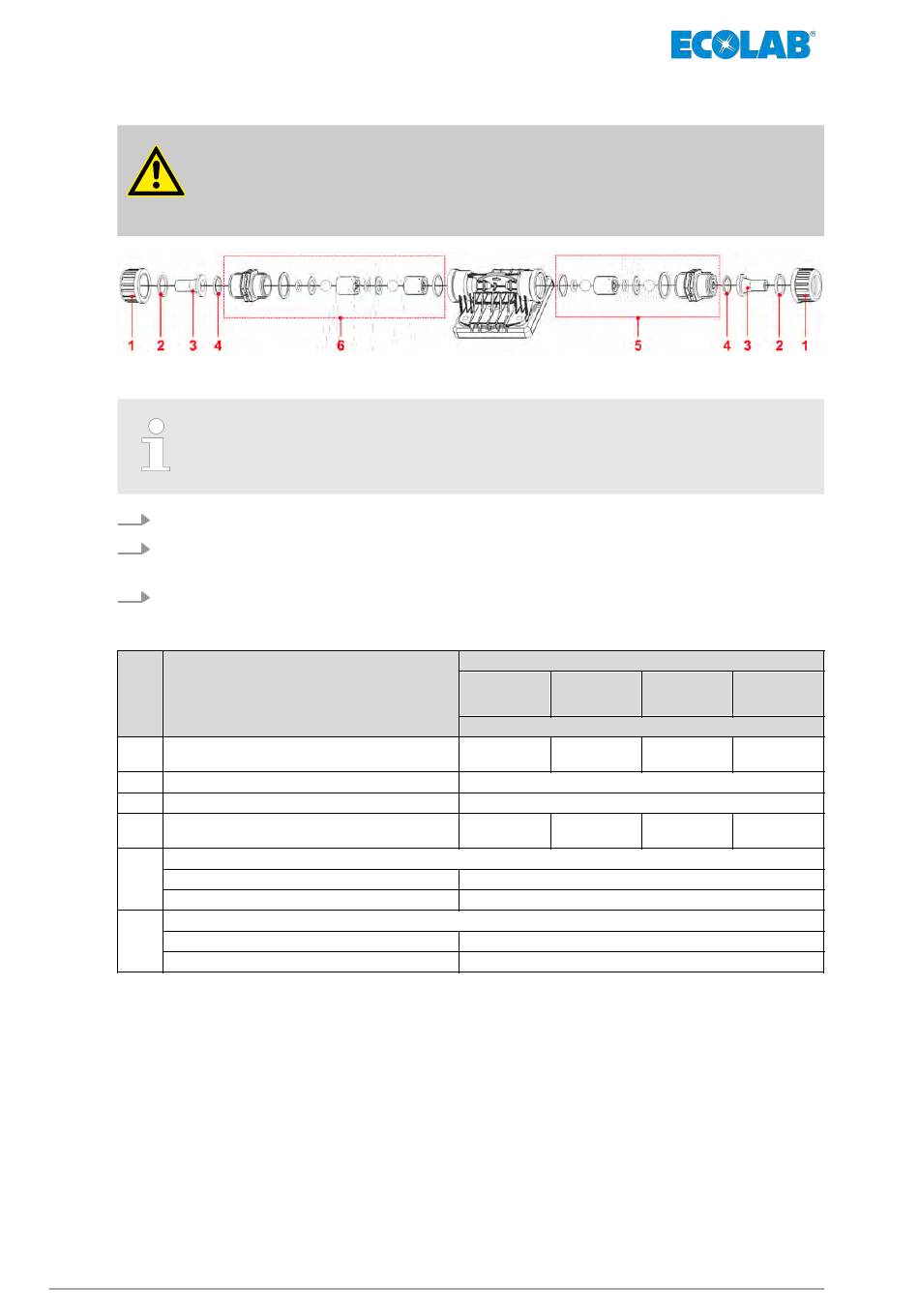

Abb. 6: Anschluss der Saug- und Druckleitung
Ansicht Abb. 6 aus Platzgründen um 90 Grad nach rechts gedreht.
1.
Schlauch gerade abschneiden.
2.
Überwurfmutter (Pos. 1) und Spannteil (Pos. 2) über Schlauch schieben und
Schlauch bis zum Anschlagbund auf Kegelteil (Pos. 3) stecken.
3.
O-Ring (Pos. 4) in Ventilnut legen und Überwurfmutter (Pos. 1) festziehen.
Pos. Bezeichnung
1
Überwurfmutter
2
Spannteil
3
Kegelteil
4
Präzisions-O-Ring (Ø 12 x 2,5 mm)
Druckventil komplett:
5
PP-Ventil mit EPDM-Dichtung
PVDF-Ventil mit FPM-Dichtung
Saugventil komplett:
6
PP-Ventil mit EPDM-Dichtung
PVDF-Ventil mit FPM-Dichtung
417101113 Rev. 9-08.2019
1070
107010
107002
107012
Artikel Nr. (EBS Nr.)
34500228
34500134
(10004842)
(10002557)
38610409 (10002162)
38610417 (10004826)
417001102
417008334
(10002916)
(10016867)
249493 (10001658)
249494 (10099740)
249473 (10001659)
249474 (10005334)
26
Pumpentyp
107020
107030
34500228
107030
(10004842)
34500134
417001102
417008334
(10002916)
(10016867)
