Montage und Installation
5.4.3 Maschinenleitungen anschließen
Am "2/2-Wege Magnetventil-Verteilerblock - maschinenseitig" EVA PVC
Gewebeschlauch 10x3mm verwenden.
1.
Die Klemmschrauben der entsprechenden Zugentlastungsverschraubungen
lösen.
2. Die Schläuche zu den Waschschleudermaschinen durch die
Zugentlastungsverschraubungen führen.
3.
Die Schläuche an die entsprechenden Schlauchnippel
Schlauchschellen anschließen.
4. Die Klemmschrauben der Zugentlastungsverschraubungen festziehen.
Es gelten folgende Maschinenzuordnungen:

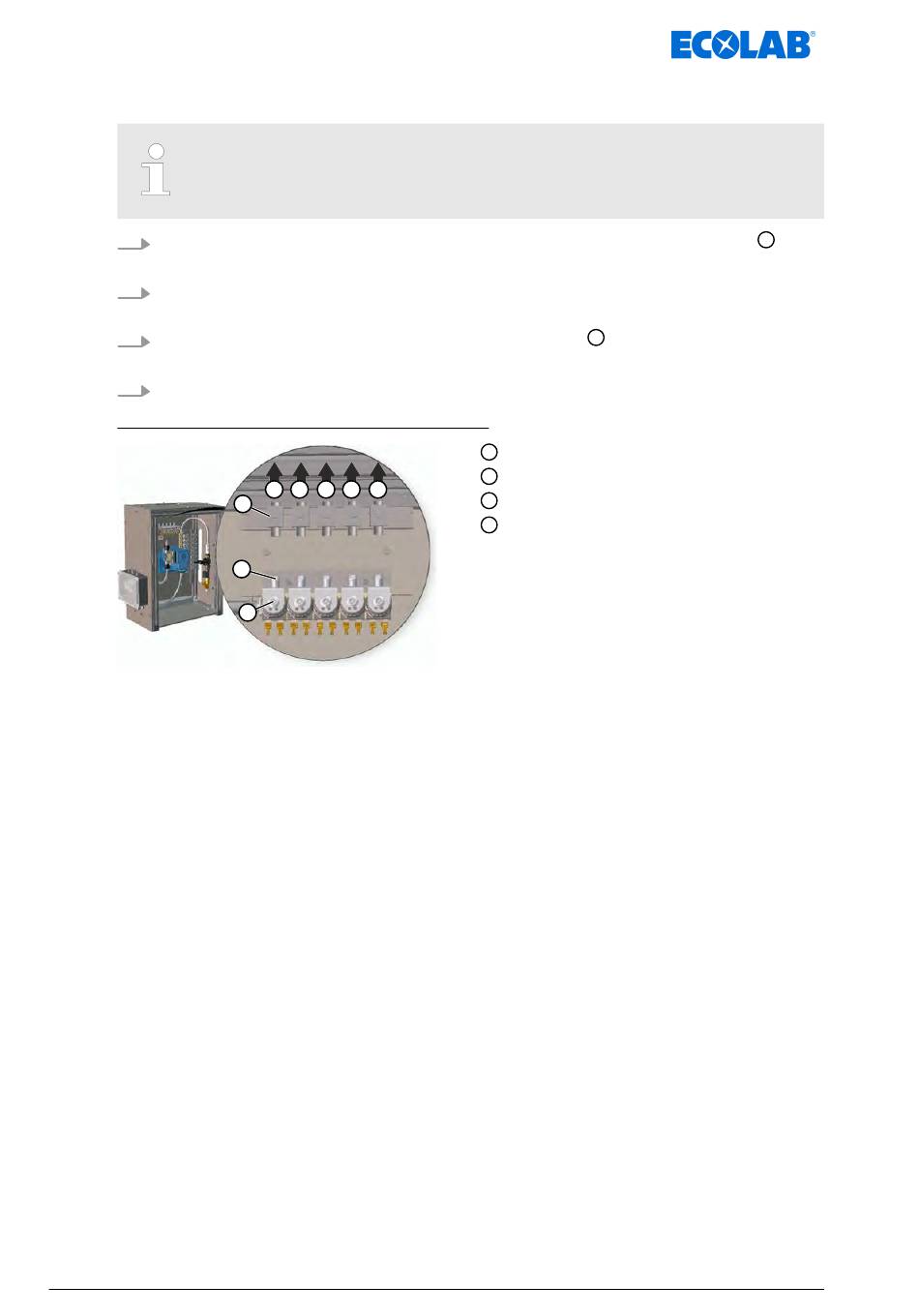

Abb. 10: 2/2-Wege Magnetventil-Verteilerblock -
maschinenseitig
MAN053089 Rev. 1-11.2023
1 2 3 4 5
A
B
C
B
Zugentlastungsverschraubung
A
Schlauchnippel
B
2/2-Wege Magnetventil
C
Maschinenzuordnung (Maschine 1)
1
44
A
mit den beiliegenden
