5.4.2 Produktleitungen anschließen
VORSICHT!
Am "2/2-Wege Magnetventil-Verteilerblock - produktseitig" sind Schläuche der
Spezifikation EVA in der Dimension 10/16 zu verwenden.
1.
Die Klemmschrauben der entsprechenden Zugentlastungsverschraubungen
lösen.
2. Die Schläuche der jeweiligen Produktsauglanzen durch die
Zugentlastungsverschraubungen führen.
3.
Die Schläuche an die entsprechenden Schlauchnippel
Schlauchschellen anschließen.
4. Die Klemmschrauben der Zugentlastungsverschraubungen festziehen.
Es gelten folgende Produktzuordnungen:

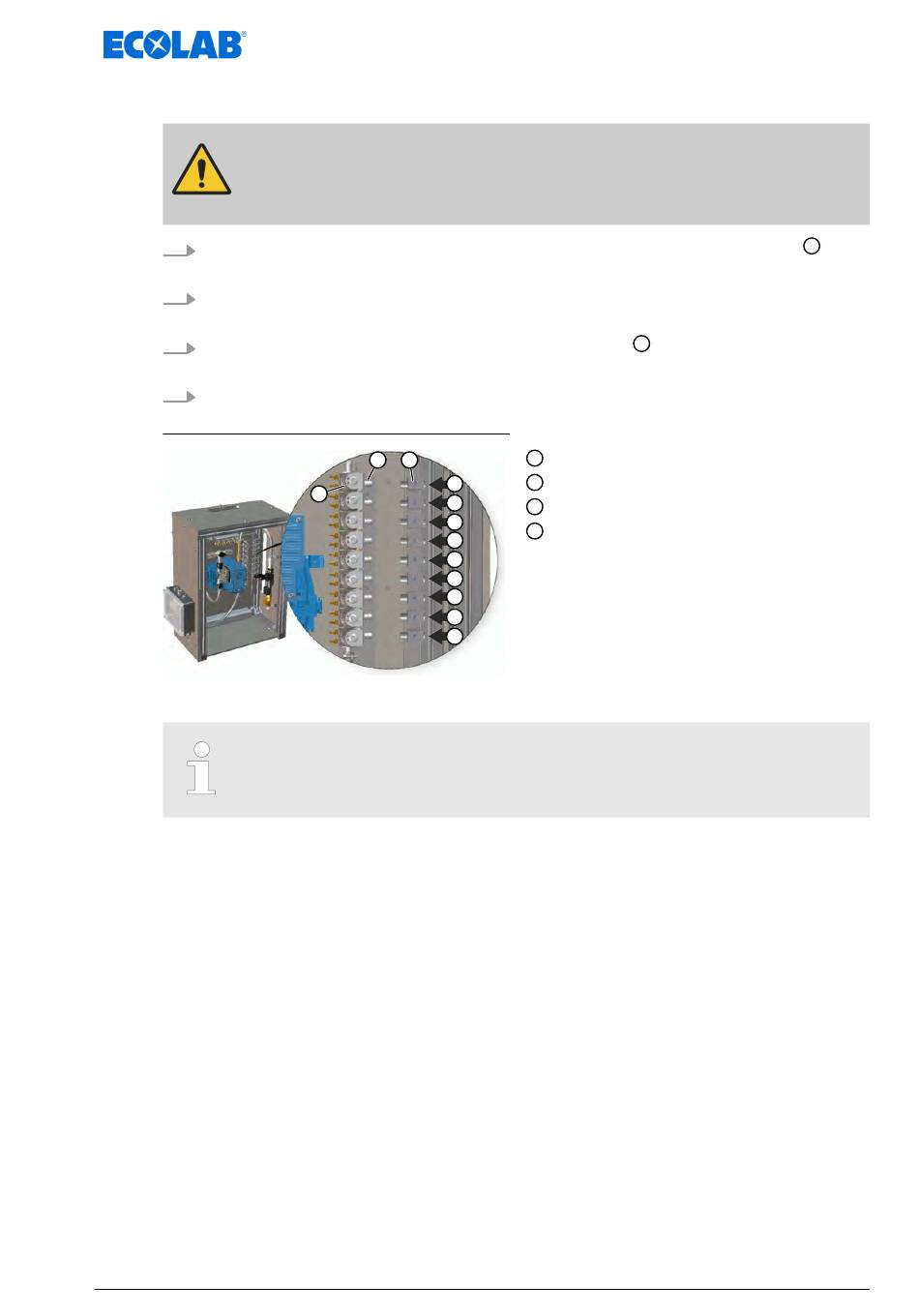

Abb. 9: 2/2-Wege Magnetventil-Verteilerblock - produktseitig
Der 9-fach-Block mit den 2/2-Wege Magnetventilen kann optional um 3 weitere
Ventile (Produkte 10 - 12) aufgerüstet werden.
B A
1
C
2
3
4
5
6
7
8
9
43
Montage und Installation
mit den beiliegenden
B
Zugentlastungsverschraubung
A
Schlauchnippel
B
2/2-Wege Magnetventil
C
Produktzuordnung (Produkt 1)
1
MAN053089 Rev. 1-11.2023
