Montage und Installation
Platzbedarf
Den minimalen Platzbedarf der Station beachten.
B

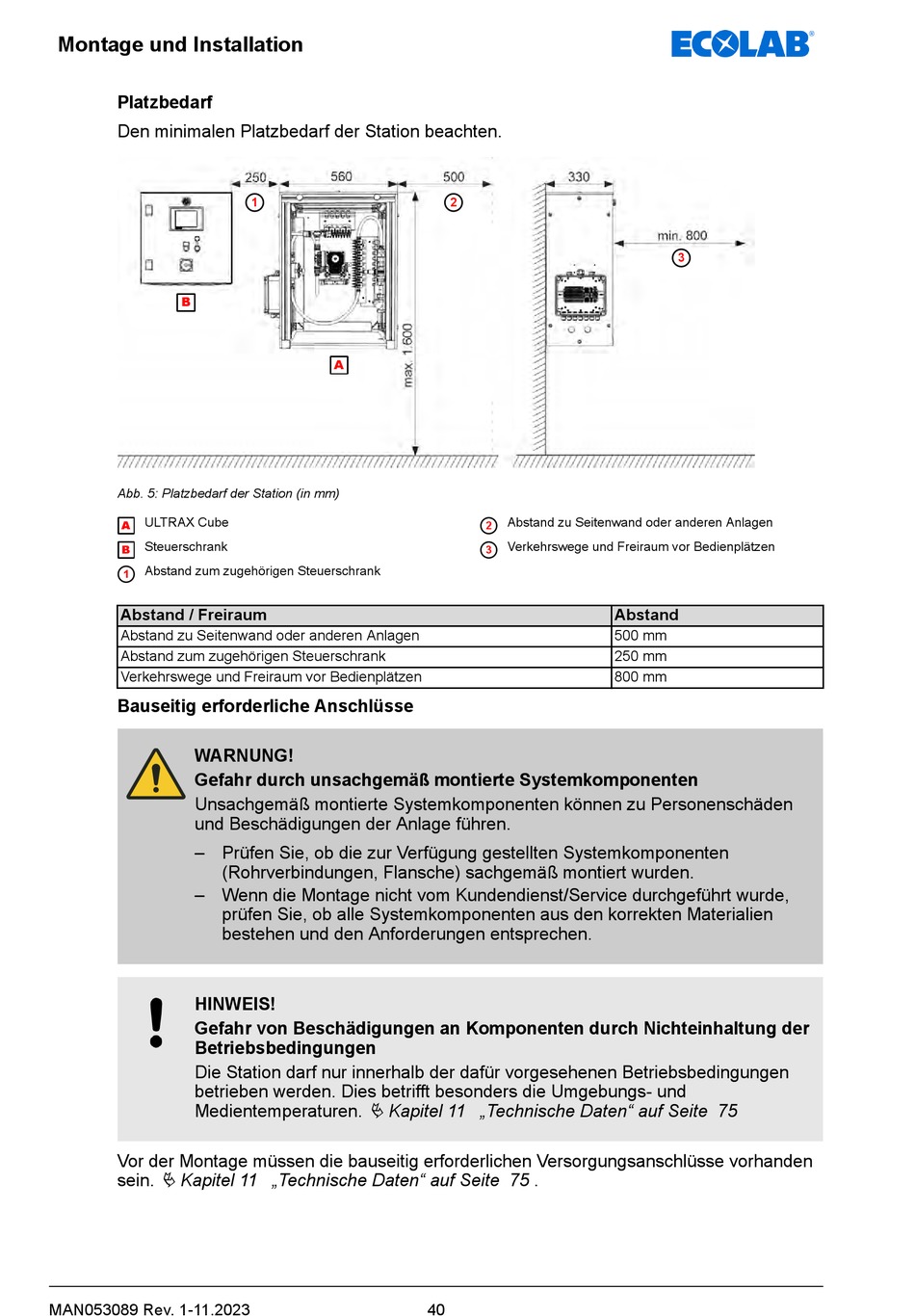

Abb. 5: Platzbedarf der Station (in mm)
ULTRAX Cube
A
Steuerschrank
B
Abstand zum zugehörigen Steuerschrank
1
Abstand / Freiraum
Abstand zu Seitenwand oder anderen Anlagen
Abstand zum zugehörigen Steuerschrank
Verkehrswege und Freiraum vor Bedienplätzen
Bauseitig erforderliche Anschlüsse
WARNUNG!
Gefahr durch unsachgemäß montierte Systemkomponenten
Unsachgemäß montierte Systemkomponenten können zu Personenschäden
und Beschädigungen der Anlage führen.
– Prüfen Sie, ob die zur Verfügung gestellten Systemkomponenten
(Rohrverbindungen, Flansche) sachgemäß montiert wurden.
– Wenn die Montage nicht vom Kundendienst/Service durchgeführt wurde,
prüfen Sie, ob alle Systemkomponenten aus den korrekten Materialien
bestehen und den Anforderungen entsprechen.
HINWEIS!
Gefahr von Beschädigungen an Komponenten durch Nichteinhaltung der
Betriebsbedingungen
Die Station darf nur innerhalb der dafür vorgesehenen Betriebsbedingungen
betrieben werden. Dies betrifft besonders die Umgebungs- und
Medientemperaturen.
Vor der Montage müssen die bauseitig erforderlichen Versorgungsanschlüsse vorhanden
Ä Kapitel 11 „Technische Daten" auf Seite 75 .
sein.
MAN053089 Rev. 1-11.2023
1
A
Ä Kapitel 11 „Technische Daten" auf Seite 75
2
Abstand zu Seitenwand oder anderen Anlagen
2
Verkehrswege und Freiraum vor Bedienplätzen
3
40
3
Abstand
500 mm
250 mm
800 mm
