Inbetriebnahme
6.4
Dosierpumpe und Produktleitungen entlüften
UMWELT!
Chemikalien können die Umwelt schädigen!
Um eine Schädigung der Umwelt durch Chemikalien zu verhindern müssen bei
Entlüftung und Kalibrierung entnommene Flüssigkeiten fachgerecht entsorgt
werden.
Hinweise zur Aufnahme und Entsorgung finden Sie immer im zur Chemikalie
gehörigen
Luftblasen in der Membran-Dosierpumpe und in den Produkt-Ansaugleitungen
verfälschen das Dosierergebnis. Um eine korrekte Dosierung zu gewährleisten, müssen
die Membran-Dosierpumpe und die Produkt-Ansaugleitungen entlüftet werden.
Voraussetzungen:
n
Montagearbeiten sind abgeschlossen.
n
Die Steuerung ist gemäß den Betreibervorgaben angeschlossen.
n
Betriebsmedien (Wasser, Chemikalien zur Dosierung) sind verfügbar.

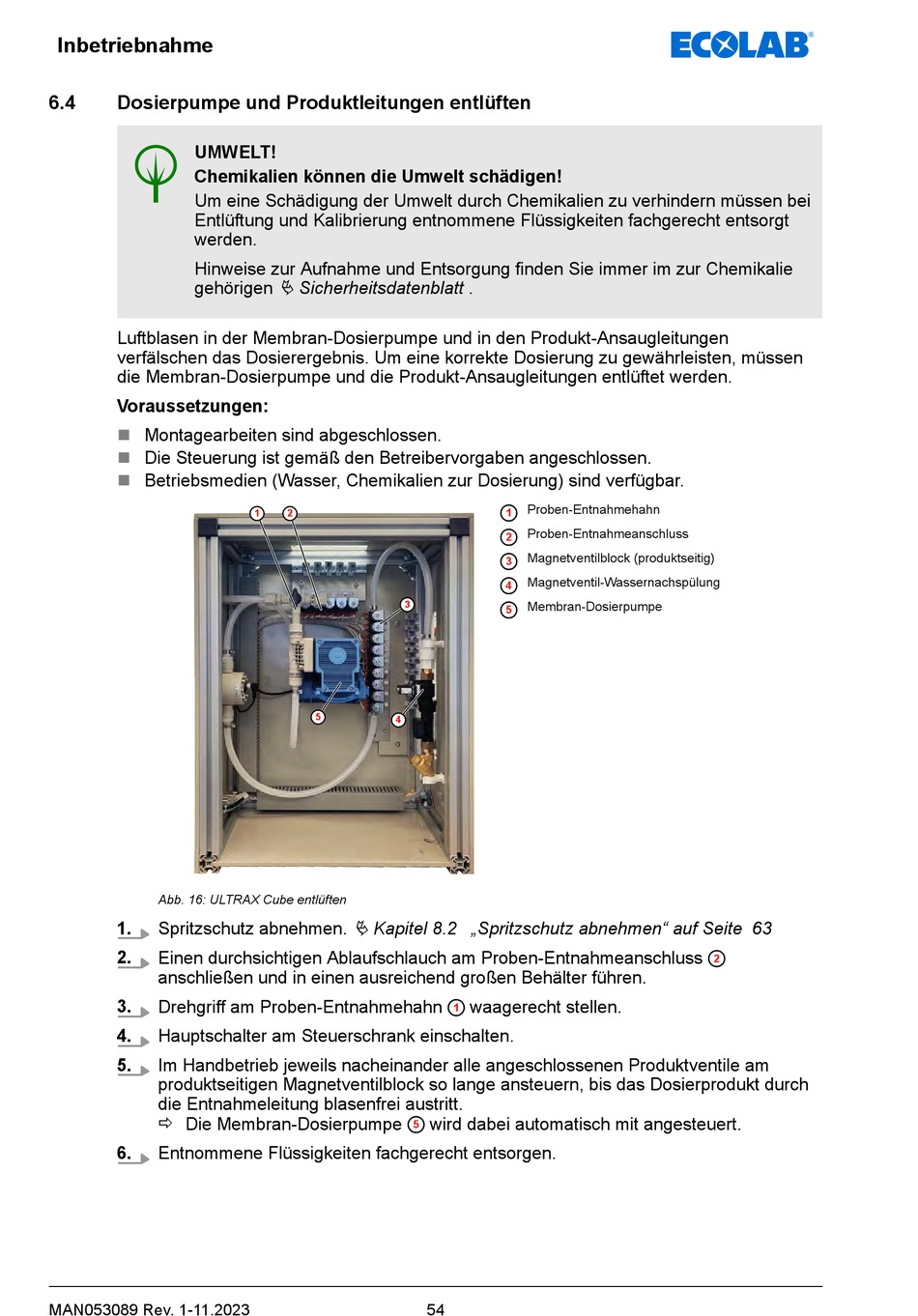

Abb. 16: ULTRAX Cube entlüften
1.
Spritzschutz abnehmen.
2.
Einen durchsichtigen Ablaufschlauch am Proben-Entnahmeanschluss
anschließen und in einen ausreichend großen Behälter führen.
3.
Drehgriff am Proben-Entnahmehahn
4.
Hauptschalter am Steuerschrank einschalten.
5.
Im Handbetrieb jeweils nacheinander alle angeschlossenen Produktventile am
produktseitigen Magnetventilblock so lange ansteuern, bis das Dosierprodukt durch
die Entnahmeleitung blasenfrei austritt.
ð Die Membran-Dosierpumpe
6.
Entnommene Flüssigkeiten fachgerecht entsorgen.
MAN053089 Rev. 1-11.2023
Ä Sicherheitsdatenblatt .
1
2
3
5
4
Ä Kapitel 8.2 „Spritzschutz abnehmen" auf Seite 63
5
54
Proben-Entnahmehahn
1
Proben-Entnahmeanschluss
2
Magnetventilblock (produktseitig)
3
Magnetventil-Wassernachspülung
4
Membran-Dosierpumpe
5
waagerecht stellen.
1
wird dabei automatisch mit angesteuert.
2
