2. Wählen Sie den Menüpunkt „Phase" aus.
3. Wählen Sie den Menüpunkt „Electrical Length (Elektrische Länge)" aus.

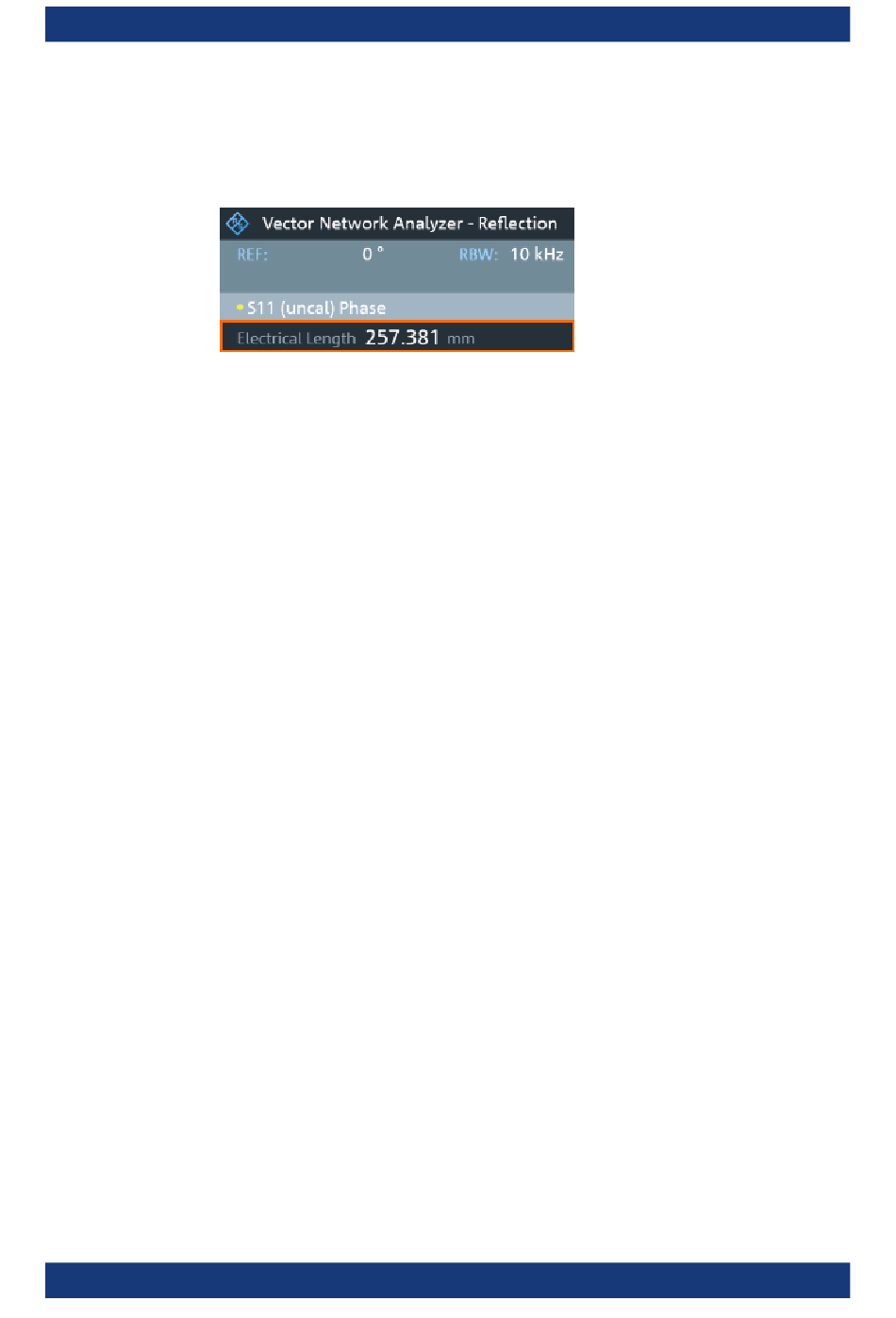

Der R&S FPC zeigt die elektrische Länge in der Titelleiste des Diagramms an.
Wenn Sie die elektrische Länge bestimmen, können Sie einen zusätzlichen Ver-
satz für die elektrische Länge festlegen, der bei der Messung berücksichtigt wer-
den soll.
4. Wählen Sie den Menüpunkt „Length Offset (Längenversatz)" aus.
5. Legen Sie einen Offset wie erforderlich fest.
18.1.6 Konfiguration für die Kabelfehlstellenmessung
Zugriff: „Meas" > „DTF Config (DTF-Konfiguration)"
Um gültige Messergebnisse zu erhalten, müssen Sie die Eigenschaften des zu mes-
senden Kabels, wie etwa Modell oder Frequenzbereich, angeben.
Fernsteuerbefehle zum Konfigurieren der Bandbreite:
●
Kapitel 19.16.1.2, „Konfiguration für die
● Kabelmodelle........................................................................................................ 201
● Kabellänge............................................................................................................ 203
18.1.6.1 Kabelmodelle
Damit die Geschwindigkeit der Ausbreitung und damit der genaue Abstand zu Fehlstel-
len bestimmt werden kann, müssen Sie das zu prüfende Kabelmodell angeben.
Im R&S FPC ist bereits bei Auslieferung eine Liste mit vordefinierten Kabelmodellen
gespeichert, die ohne zusätzlichen Aufwand sofort verwendbar sind. Wenn Sie ein
Kabel testen möchten, das nicht in der Liste enthalten ist, können Sie auch eigene
Kabelmodelle definieren. Sie können dies entweder direkt auf dem R&S FPC oder mit
dem „Cable Model Editor" (Kabelmodelleditor) des R&S InstrumentView Softwarepa-
kets tun.
Vordefiniertes Kabelmodell auswählen
1. Drücken Sie die Taste „Meas", um das Messmenü zu öffnen.
2. Wählen Sie den Menüpunkt „DTF Config (DTF-Konfiguration)" aus, um die Konfi-
guration für die Kabelfehlstellenmessung zu öffnen.
Benutzerhandbuch 1178.4130.03 ─ 11
Vektornetzwerkanalysator
Messungen und Ergebnisanzeigen
Kabelfehlstellenmessung", auf Seite 348
