R&S
FPC

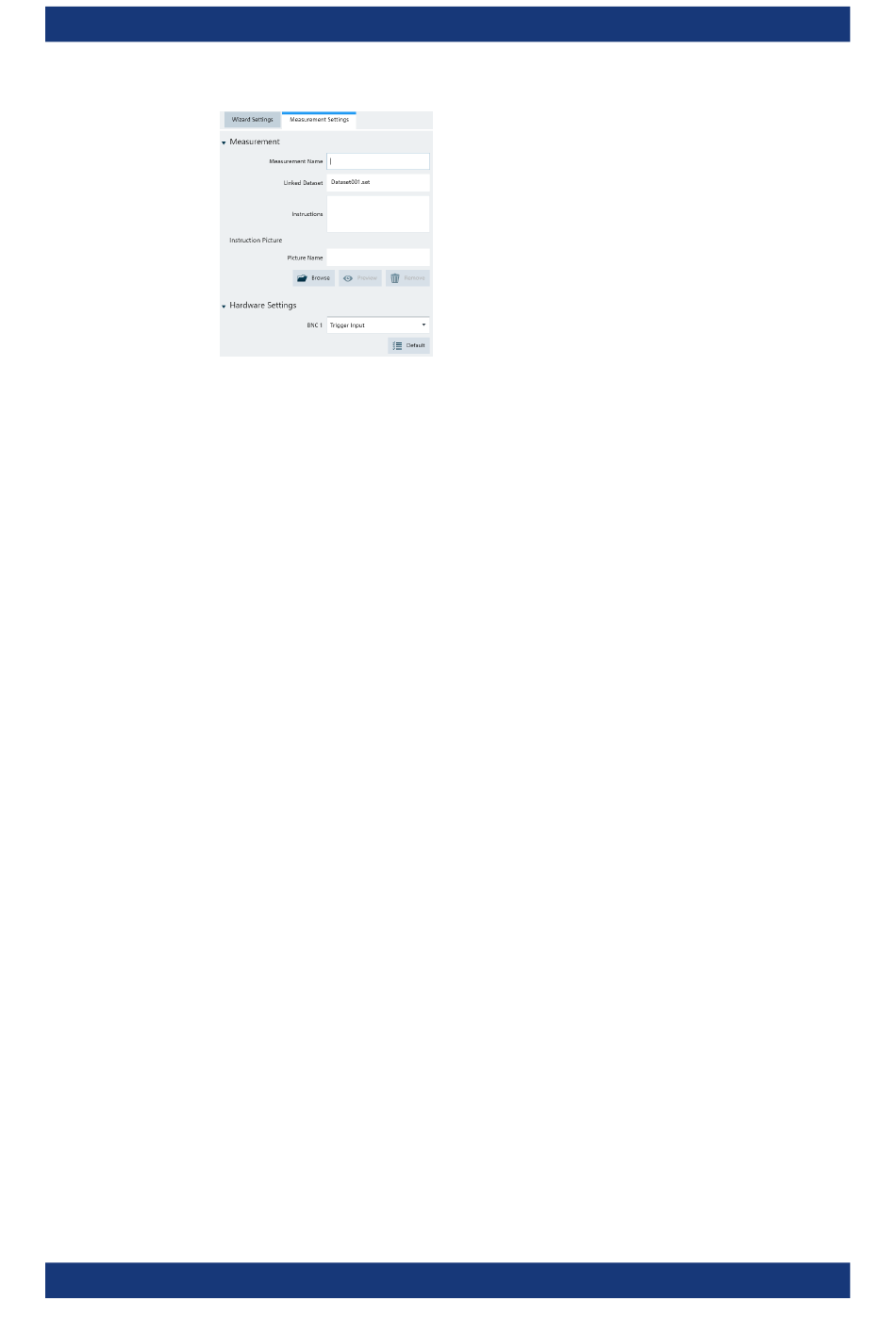

Bild 13-2: Messeinstellungen für einen Datensatz
Tun Sie das für alle Datensätze, die Sie der Messgruppe hinzugefügt haben.
10. Legen Sie den „Measurement Name (Messungsnamen)" und Anweisungen für
diese Messung fest.
Sie können Anweisungen als Text und als Bild hinzufügen.
11. Optional: Konfigurieren Sie die „Hardware Settings (Hardware-Einstellungen)".
12. „Speichern" Sie die Messgruppe (die Dateierweiterung für Messgruppen ist .mdf).
Messgruppen auf den R&S FPC hochladen
Nachdem Sie eine Messgruppe erstellt haben, müssen Sie sie auf den R&S FPC
hochladen. Nachdem Sie die Messgruppe hochgeladen haben, können Sie die zuvor
definierte Messsequenz mit dem R&S FPC ausführen.
1. Öffnen Sie das Dialogfeld „File Transfer (Datenübertragung)" in der R&S Instru-
mentView Software („Instrument (Gerät)" > „File Transfer (Datenübertragung)").
2. Wählen Sie den Ordner „Wizard Sets (Assistentengruppen)" auf dem R&S FPC
(linker Bereich) und auf dem PC (rechter Bereich) aus.
3. Wählen Sie die Messgruppe aus, die Sie übertragen möchten.
4. Übertragen Sie die Datei mit der Schaltfläche „<<" an den R&S FPC.
Alternativ kann auch mithilfe eines Speichersticks auf eine Messgruppe auf dem
R&S FPC zugegriffen werden.
Verwendung des Messassistenten
Nachdem Sie eine Messung auf den R&S FPC hochgeladen haben, können Sie die
Messsequenz starten.
1. Drücken Sie die Taste „Save Recall".
2. Wählen Sie den Menüpunkt „Wizard (Assistent)", um das Assistenten-Menü zu öff-
nen.
3. Wählen Sie den Menüpunkt „Load Measurement Set (Messgruppe laden)" aus.
Benutzerhandbuch 1178.4130.03 ─ 11
Messassistent
71
