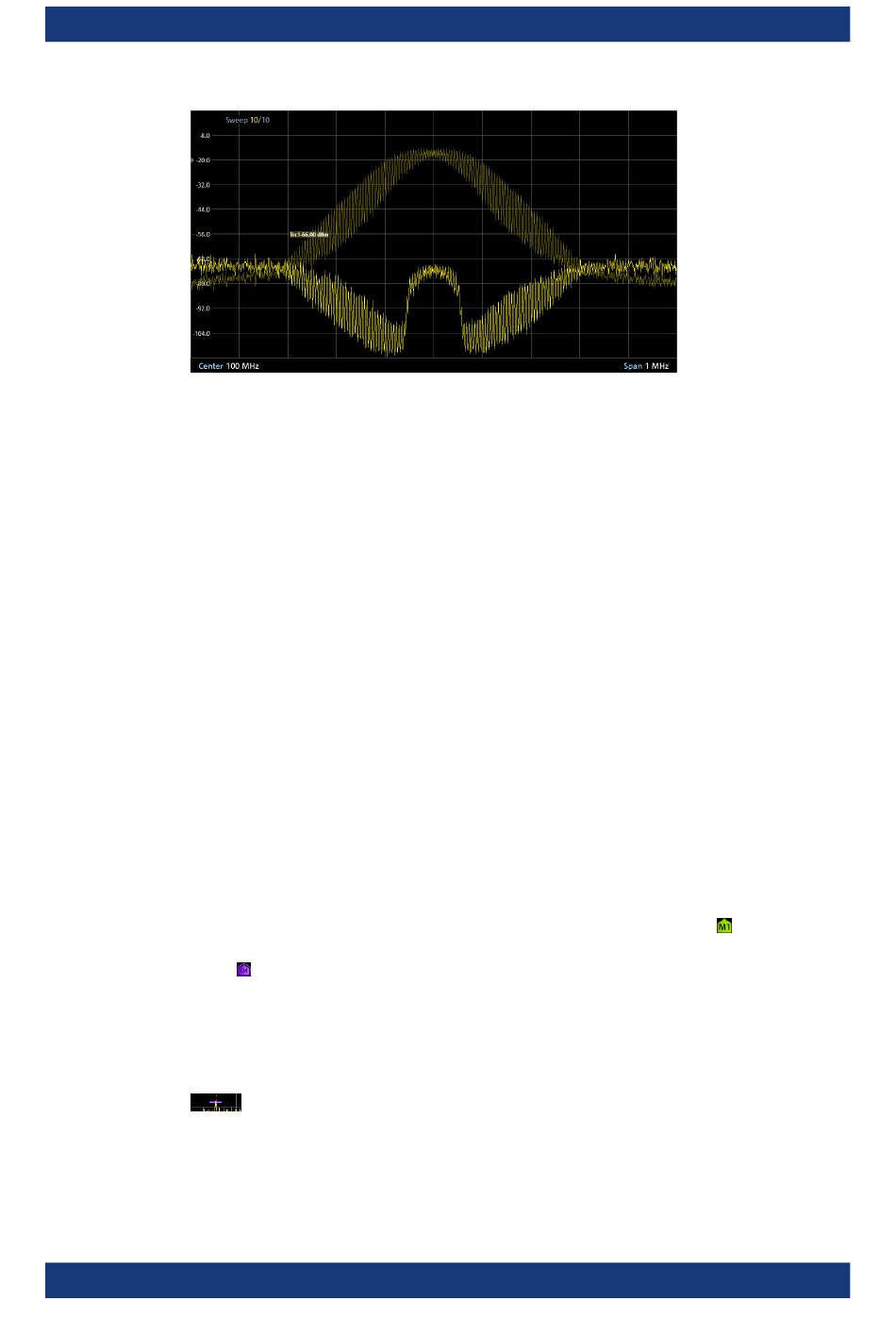

Bild 14-17: Ergebnis der Messkurvenmathematik („Messkurve - Speicher")

14.9 Markerkonfiguration

Zugriff (Markermenü): „Mkr"
Zugriff (Markerpositionierungs-Menü): „Mkr→"
Fernsteuerbefehle zur Einstellung von Markern:
Kapitel 19.12.8,
Marker sind ein Werkzeug, das Sie bei der Bestimmung der Signaleigenschaften für
jeden Messpunkt unterstützen kann, der auf der Messkurve angezeigt wird. Sie geben
die horizontalen und vertikalen Koordinaten von Messkurvenpunkten an, z. B. die Fre-
quenz und den Pegel, die an einem bestimmten Messkurvenpunkt gemessen werden.
Der R&S FPC besitzt sechs Marker, von denen fünf als Marker oder Deltamarker ver-
wendet werden können. Marker zeigen absolute Werte an, Deltamarker zeigen Werte
relativ zum ersten Marker an (Marker 1 oder „M1"). Der erste Marker (Referenzmarker)
ist immer ein normaler Marker.
Die horizontale Position eines Markers wird als vertikale Linie dargestellt, die vom obe-
ren bis zum unteren Rand des Diagrammbereichs reicht (durchgehende Linien für Mar-
ker und gepunktete Linien für Deltamarker). Der R&S FPC zeichnet zudem ein Marke-
rsymbol unter der Linie ein, um die Position des Markers anzugeben ( ). Der aktuell
ausgewählte Marker wird durch eine um das Symbol herum gezeichnete Linie ange-
zeigt ( ). Das Symbol enthält auch Informationen zum Typ des Markers: „M" für Mar-
ker, „D" für Deltamarker, einschließlich der Markernummer („M1" bis „M6" und „D2" bis
„D6").
Die vertikale Position des Markers wird durch eine kleine horizontale Linie auf der
Messkurve selbst dargestellt.
Bild 14-18: Anzeige der vertikalen Markerposition
Benutzerhandbuch 1178.4130.03 ─ 11
„Marker",
auf Seite 291
Die Spektrumanwendung
Markerkonfiguration
137
