R&S FPC
1 MHz

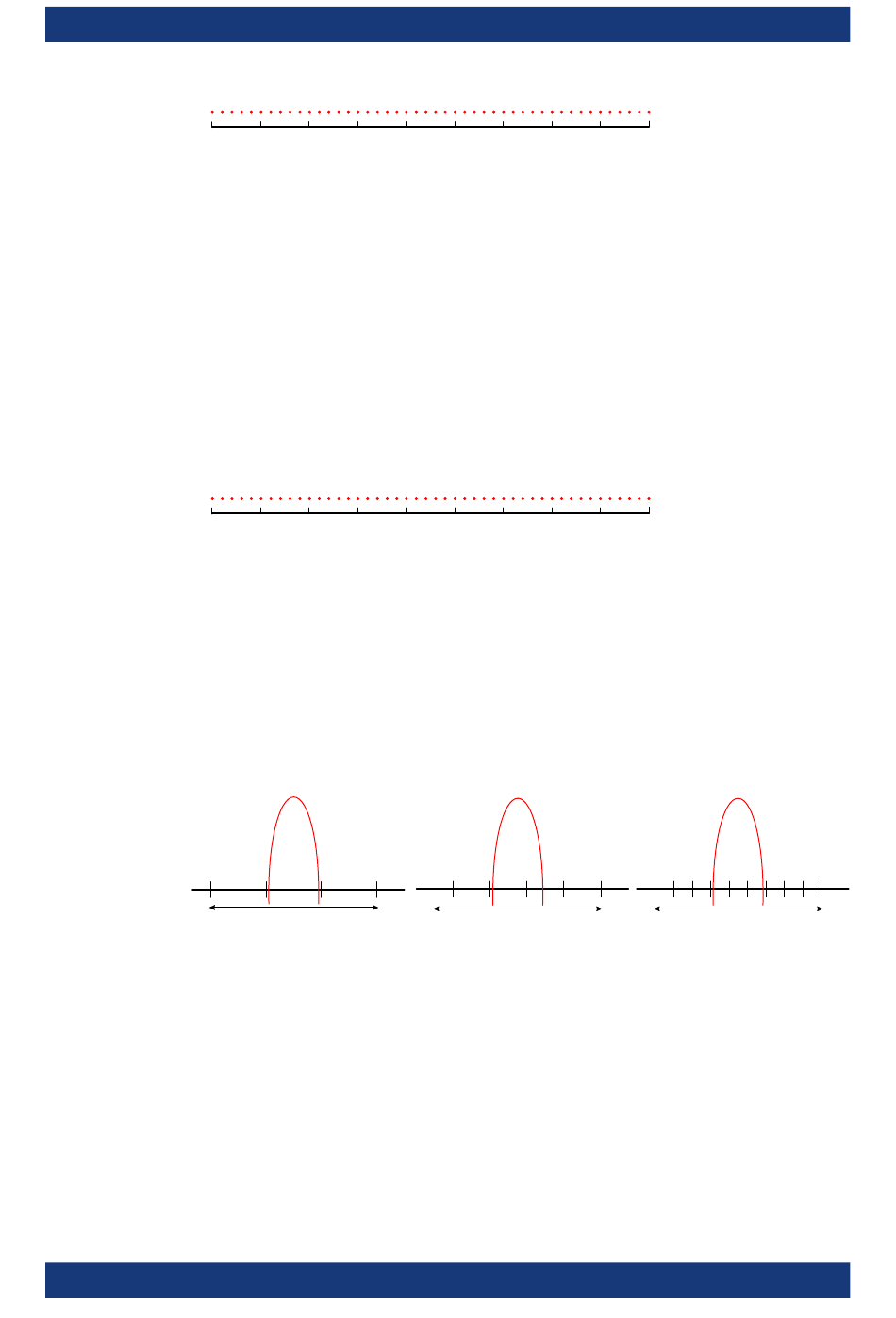

Bild 15-3: Lineare X-Achsen-Skalierung: Der Abstand zwischen den Messpunkten ist gleich, z. B.
Wenn jedoch in derselben Anzeige hohe und niedrige Frequenzen enthalten sind, ist
es schwierig, einzelne Frequenzen präzise zu bestimmen oder Frequenzen zu unter-
scheiden, die nah beieinander liegen.
In einer logarithmischen Anzeige sind niedrigere Frequenzen über einen deutliche grö-
ßeren Bereich des Displays verteilt, während hohe Frequenzen in einem kleinen
Bereich verdichtet sind. Damit kann deutlich einfacher zwischen niedrigen Frequenzen
unterschieden werden, da sie sich über einen größeren Bereich verteilen. Die logarith-
mische Skalierung ist für Übersichtsmessungen nützlich, wenn ein großer Frequenzbe-
reich in einem einzelnen Diagramm angezeigt werden muss.
Mit der logarithmischen Skalierung nimmt jedoch die Frequenzauflösung zwischen
zwei gemessenen Punkten bei höheren Frequenzen zunehmend ab.
1 Hz
Bild 15-4: Logarithmische Skalierung der X-Achse: Der Abstand zwischen Messpunkten ist variabel
Im Spektrum von 10 Hz bis 100 Hz beträgt der Abstand einige Hz. Zwischen 100 MHz
und 1 GHz beträgt der Abstand mehrere MHz.
Für die logarithmische Skalierung der X-Achse muss die Anzahl von Messpunkten
daher ausreichend hoch sein, um hohe Frequenzen genau unterscheiden zu können.
Die Auflösebandbreite sollte mindestens einen Messpunkt abdecken (das heißt: Der
Abstand zwischen zwei Messpunkten sollte die Auflösebandbreite nicht überschreiten).
Wenn diese Bedingung nicht erfüllt ist, könnten Signale oder Störquellen nicht erfasst
werden, insbesondere Schmalband-Störquellen.
Insufficient measurement points -
1. Drücken Sie die Taste „Freq", um das Frequenzmenü zu öffnen.
2. Wählen Sie den Menüpunkt „Linear Scale (Lineare Skalierung)" oder „Log Scale
(Logarithmische Skalierung)".
Der R&S FPC ändert die Skalierung der X-Achse entsprechend.

15.3 Amplitudenkonfiguration

Zugriff: „Ampt"
Benutzerhandbuch 1178.4130.03 ─ 11
200 kHz
Filter may miss a signal
1 MHz
Resolution filter bandwidth
covers one measurement point
Die Empfängeranwendung

Amplitudenkonfiguration

10 MHz
1 GHz
Resolution filter bandwidth covers
several measurement points
161
