Der Drehknopf ändert numerische Werte mit einer festgelegten Schrittweite.
●
Der Drehknopf verschiebt Marker im Diagrammbereich.
Dazu müssen Sie zuerst einen Marker auswählen. Auch in diesem Fall ist die
Schrittweite festgelegt.
●
Ein Drücken des Drehknopfs hat dieselbe Wirkung wie das Drücken der Taste „✓"
und bestätigt eine Eingabe oder Auswahl.

5.2 Bildschirmlayout

Das folgende Bild zeigt das Bildschirmlayout in der Spektrumanwendung. Es zeigt alle
Elemente, die in allen anderen Anwendungen des R&S FPC verfügbar sind. Wenn
eine Anwendung oder Messung ein vollständig anderes Layout oder vollständig andere
Elemente hat, sind die Unterschiede in deren Beschreibung angegeben.
15

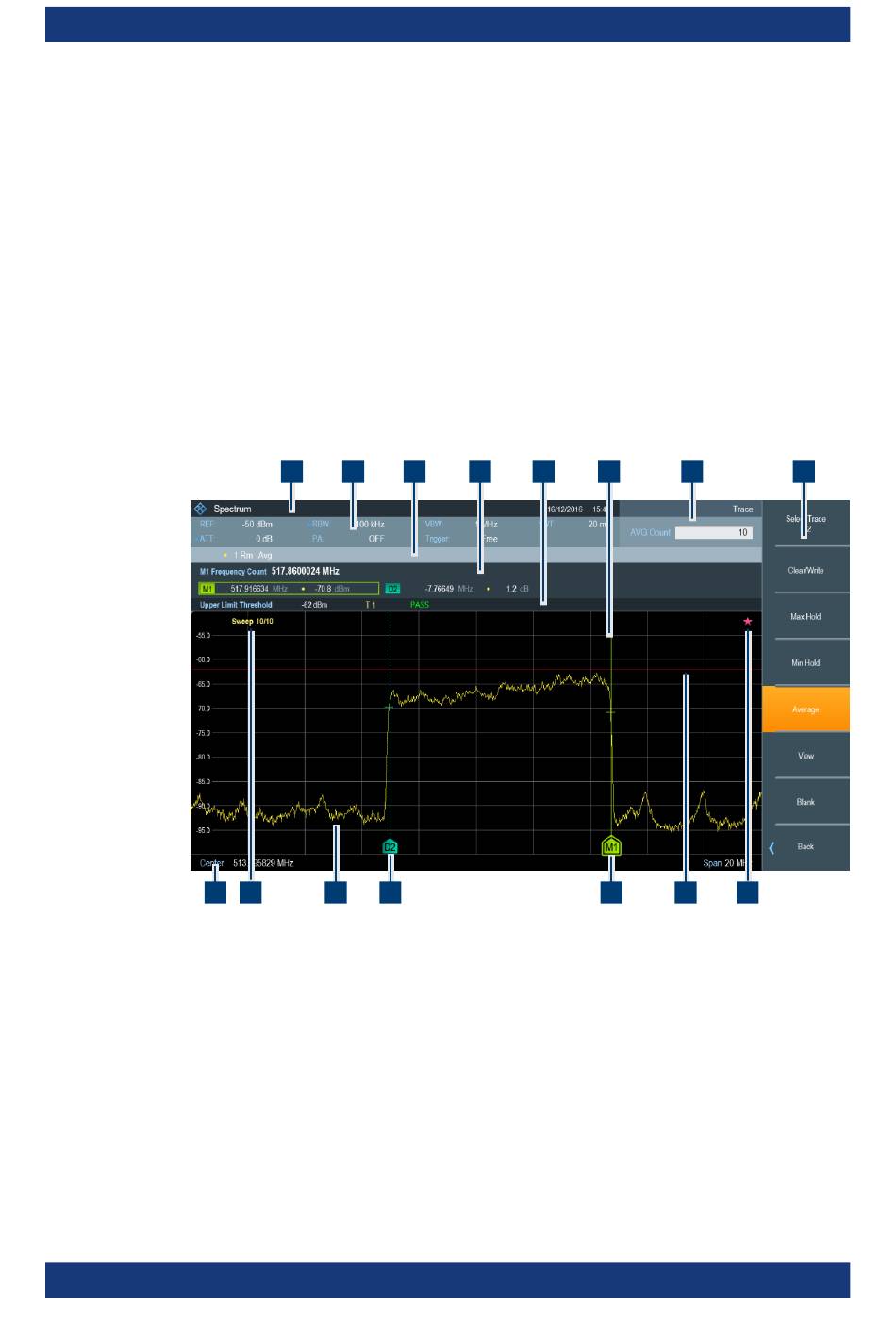

Bild 5-7: Bildschirmlayout in der Spektrumanwendung
1 = Titelleiste
2 = Messeinstellungen
3 = Informationen zur Messkurve
4 = Markerinformationen
5 = Grenzwertlinien-Informationen
6 = Diagrammbereich
7 = Eingabefeld
8 = Softkeys
9 = Stern-Symbol
10 = Grenzwertlinie
11 = Marker
12 = Deltamarker
