Markerfunktionen - R&S Fpc Benutzerhandbuch

®
R&S FPC
Der R&S FPC zeichnet eine vertikale Linie an der Position, die Sie ausgewählt
haben, und beschriftet sie mit 1 (für Suchbereich 1).
6. Wählen Sie den Menüpunkt „Upper Limit (Obere Grenze)" aus.
Der R&S FPC öffnet ein Eingabefeld zum Festlegen der oberen Grenze des Such-
bereichs 1.
7. Geben Sie die obere Grenze des Suchbereichs ein, den Sie verwenden wollen.
Der R&S FPC zeichnet eine weitere vertikale Linie an der Position, die Sie ausge-
wählt haben, und beschriftet sie mit 1 (für Suchbereich 1).

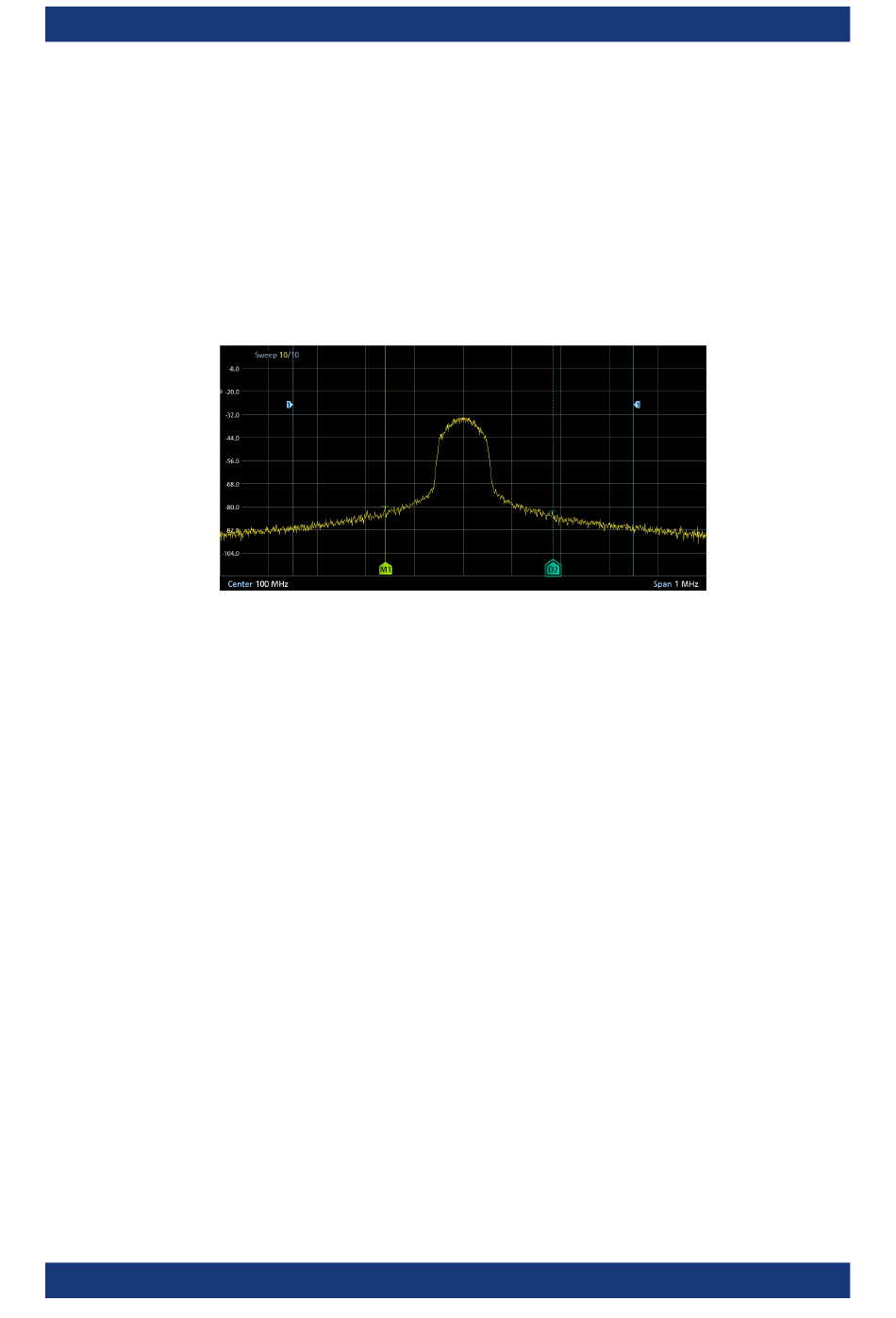

Bild 14-20: Marker-Suchbereichslinien
8. Um Suchbereich 1 für Messungen zu verwenden, wählen Sie den Menüpunkt „Set
to Search Range 1 (Setze auf Suchbereich 1)" aus.
Der R&S FPC verwendet dann den Suchbereich für die Funktionen „Set To Peak
(Setze auf Peak)", „Set To Next Peak (Setze auf nächsten Peak)", „Set To Minimum
(Setze auf Minimum)" und „All Markers To Peak (Alle Marker auf Peak)" und setzt
die Marker oder Deltamarker innerhalb dieses Bereichs.
Hinweis: Sie können einen zweiten Marker-Suchbereich festlegen, indem Sie den
Menüpunkt „Search Range 2 (Suchbereich 2)" auswählen und die zuvor beschrie-
benen Schritte wiederholen.
Marker-Suchbereiche ausschalten
1. Drücken Sie die Taste „Mkr→", um das Marker-Positionierungsmenü zu öffnen.
2. Wählen Sie den Menüpunkt „Search Range Off (Suchbereich Aus)" aus.
Der R&S FPC deaktiviert alle Suchbereiche und löscht die vertikalen Linien der
Suchbereiche.

14.10 Markerfunktionen

Zugriff: „Mkr"
