Die numerische Ergebnisübersicht
Die numerische Ergebnisübersicht zeigt verschiedene Aspekte des demodulierten Sig-
nals in numerischer Form an.

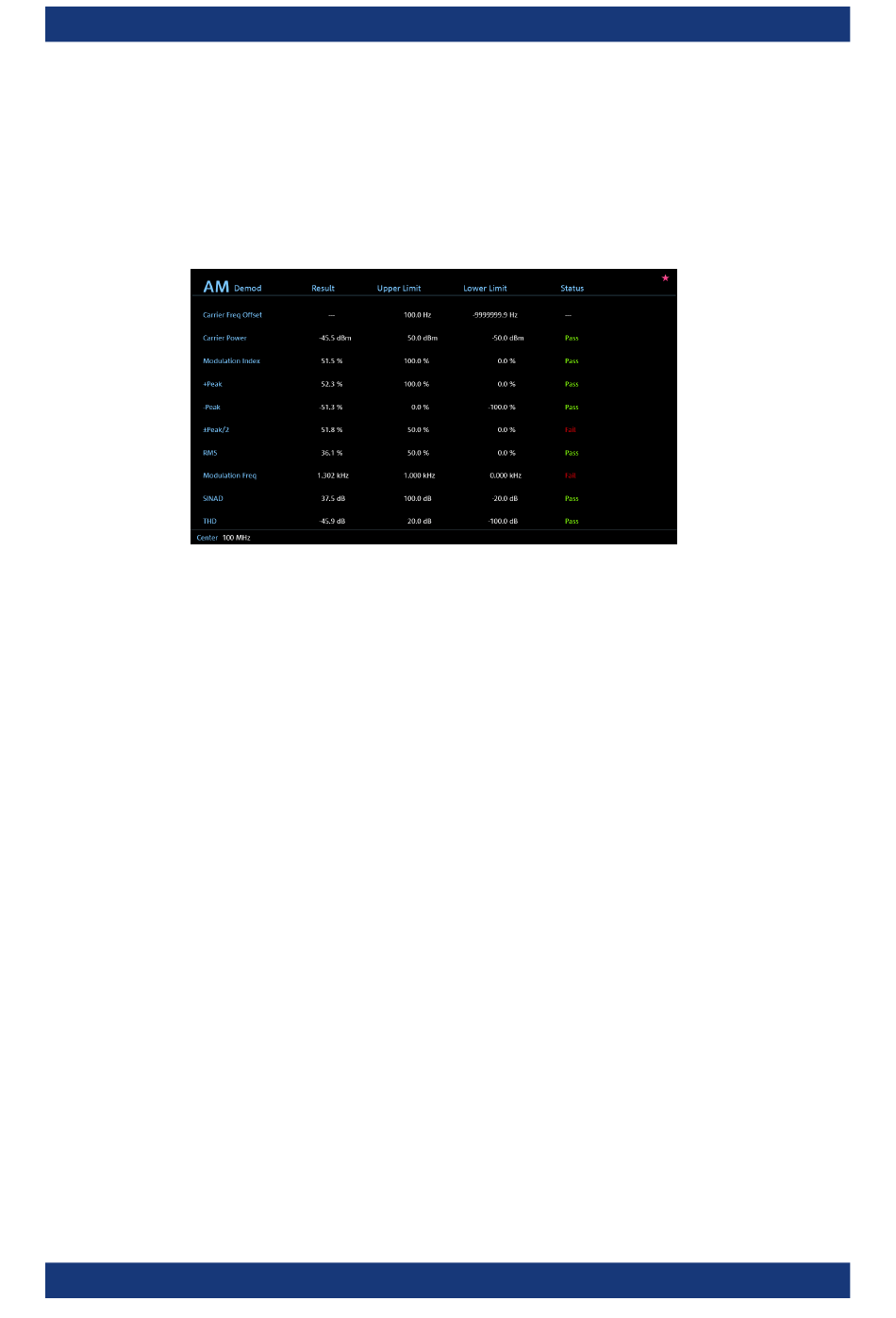

Bild 16-2: Numerische Ergebnisse für ein AM-Signal, einschließlich Auswertung von Grenzwerten
Für jeden Aspekt zeigt der R&S FPC das gemessene „Result (Ergebnis)" und, wenn
Sie
Grenzwerte
Grenze)" und „Lower Limit (Untere Grenze)" an, einschließlich des „Status" der Grenz-
wertprüfung („Pass" oder „Fail").
Die folgenden Ergebnisse werden ausgewertet:
●
Trägerfrequenz-Offset
Zeigt die Abweichung der berechneten Trägerfrequenz zur idealen Trägerfrequenz
in Hz an.
●
Trägerleistung
Zeigt die Leistung des Trägers ohne Modulation in dBm an.
●
Frequenzabweichung (FM)
Zeigt die Frequenzabweichung, mit der das Trägersignal moduliert wird.
●
Modulationsrate (FM)
Zeigt das Verhältnis zwischen der Frequenzabweichung und der Referenzabwei-
chung.
●
Modulationsgrad (AM)
●
Zeigt die Differenz in der Amplitude, mit der das Trägersignal moduliert wird.
●
+Peak / -Peak
Zeigt die minimale und maximale Frequenzabweichung (FM-Signale) oder den
minimalen oder maximalen Modulationsgrad (AM-Signale) an.
●
±Peak/2
Zeigt die gemittelte Frequenzabweichung (FM-Signale) oder den gemittelten
Modulationsgrad (AM-Signale) an.
(| +Peak | + | -Peak |) / 2
Benutzerhandbuch 1178.4130.03 ─ 11
Eine ausführliche Beschreibung der einzelnen Werte finden Sie in
sche Ergebnisübersicht"
verwenden, den von Ihnen festgelegten Wert für „Upper Limit (Obere
Messungen und Ergebnisanzeigen
auf Seite 170.
Analoge Demodulation
„Die numeri-
