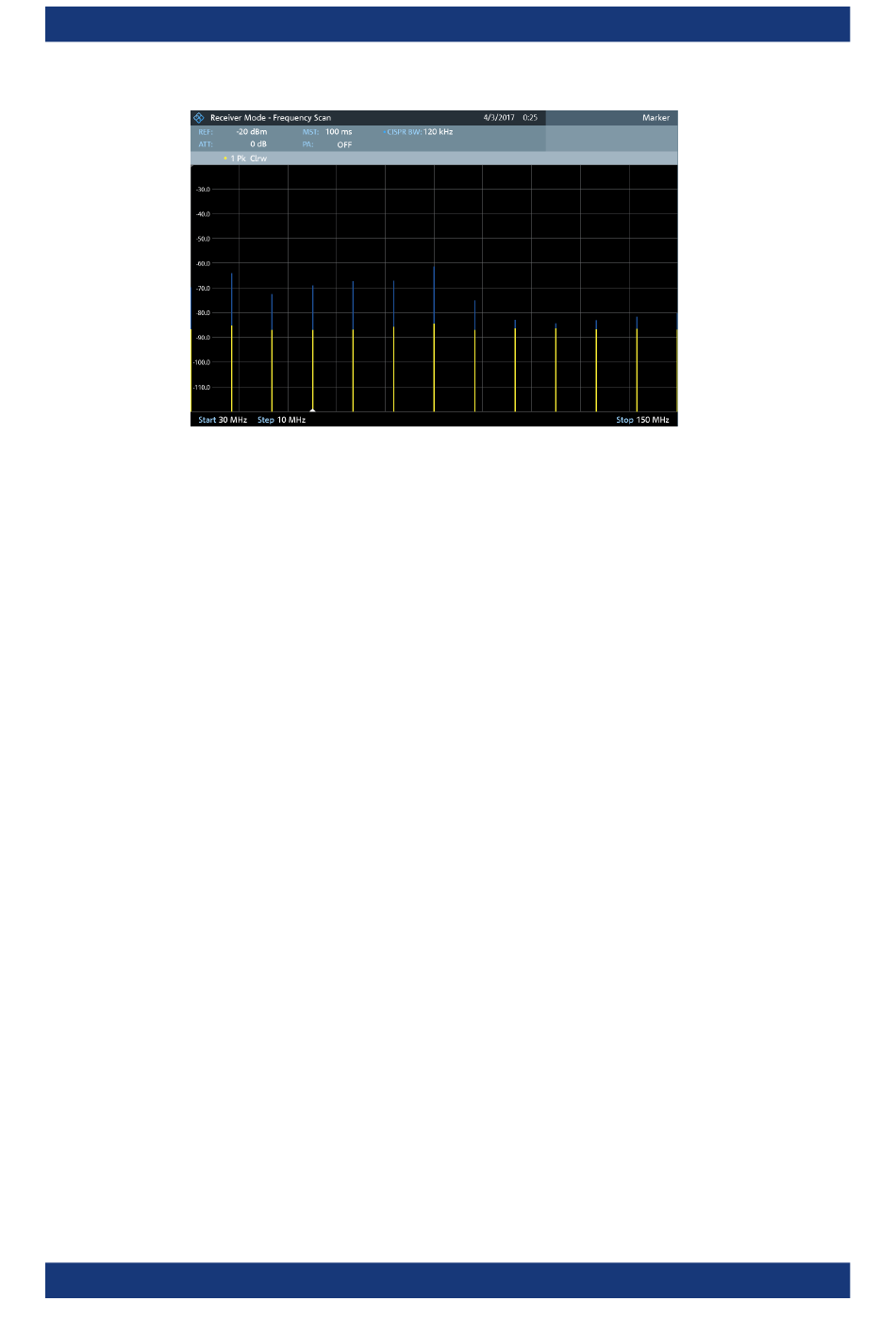

Bild 15-2: Festfrequenz-Scan im Bereich von 30 MHz bis 150 MHz mit einer Schrittweite von 10 MHz
Frequenz-Scans auswählen
1. Drücken Sie die Taste „Meas", um das Messmenü zu öffnen.
2. Wählen Sie den Menüpunkt „Frequency Scan (Frequenz-Scan)" aus.
Der R&S FPC zeigt das Scan-Diagramm an. Für jede gemessene Frequenz zeigt
er einen vertikalen Balken an.
Eine zweite Messkurve anzeigen
Sie können eine zweite Messkurve mit einer anderen Konfiguration anzeigen (z. B.
Messkurvenmodus oder Detektor).
1. Drücken Sie die Taste „Meas", um das Messmenü zu öffnen.
2. Wählen Sie den Menüpunkt „Show Trace 2 (Messkurve 2 anzeigen)" aus.
3. Drücken Sie die Taste „Trace", um das Messkurvenmenü zu öffnen.
4. Wählen Sie den Menüpunkt „Trace <x> (Messkurve <x>)" aus, um eine der Mess-
kurven auszuwählen.
5. Konfigurieren Sie beide Messkurven nach Belieben.
Messkurvenstil auswählen
Der Messkurvenstil legt fest, wie die Messkurve aussieht.
1. Drücken Sie die Taste „Trace", um das Messkurvenmenü zu öffnen.
2. Wählen Sie den Messkurvenstil aus.
●
●
Benutzerhandbuch 1178.4130.03 ─ 11
„Trace Style: Lines (Messkurvenstil: Linien)": Zeigt eine vertikale Linie für jede
Empfängerfrequenz wie oben beschrieben an.
„Trace Style: Polygons (Messkurvenstil: Polygone)": Zeigt die Messkurve als
durchgehende, horizontale Linie an. Die Lücken zwischen den Messfrequen-
zen werden interpoliert.
Die Empfängeranwendung
Messungen und Ergebnisanzeigen
156
