Die Messung mit Balkenanzeige misst den Signalpegel einer
zeigt die Ergebnisse in einer Balkenanzeige an.
Die Balken-Ergebnisanzeige ist eine einfache Ergebnisanzeige, die den Signalpegel
auf einer bestimmten Frequenz zeigt. Der Signalpegel wird sowohl als numerischer
Wert als auch grafisch als Balkenanzeige dargestellt.
Die Ergebnisse in der Balkenanzeige werden angezeigt (für die aktuell ausgewählte
Frequenz), wenn Sie die Empfängeranwendung öffnen. Die Ergebnisse werden lau-
fend aktualisiert. Der aktuelle Signalpegel wird durch hellblaue vertikale Linien in dem
Diagramm dargestellt. Die Maßeinheit des angezeigten Leistungspegels ist variabel
und hängt von der Maßeinheit ab, die Sie festgelegt haben.
Die Skalierung der Balkenanzeige hängt vom aktuellen Referenzpegel und Anzeigebe-
reich ab.
Zusätzlich zum aktuellen Signalpegel zeigt die Balkenanzeige auch den höchsten Sig-
nalpegel an, der seit Beginn der Messung gemessen wurde (Maximalwert-Informatio-
nen). Die Anzeige bleibt aktiv, auch wenn Sie beliebige Empfängereinstellungen
ändern (z. B. die Frequenz oder die Dämpfung). Sie wird nur zurückgesetzt, wenn Sie
dies absichtlich tun.
Die Maximalwert-Informationen sind in der Balkenanzeige durch eine dunkelblaue ver-
tikale Linie dargestellt. Die Maximalwert-Informationen werden auch in dunkelblauer
Schrift oberhalb der Balkenanzeige angezeigt.

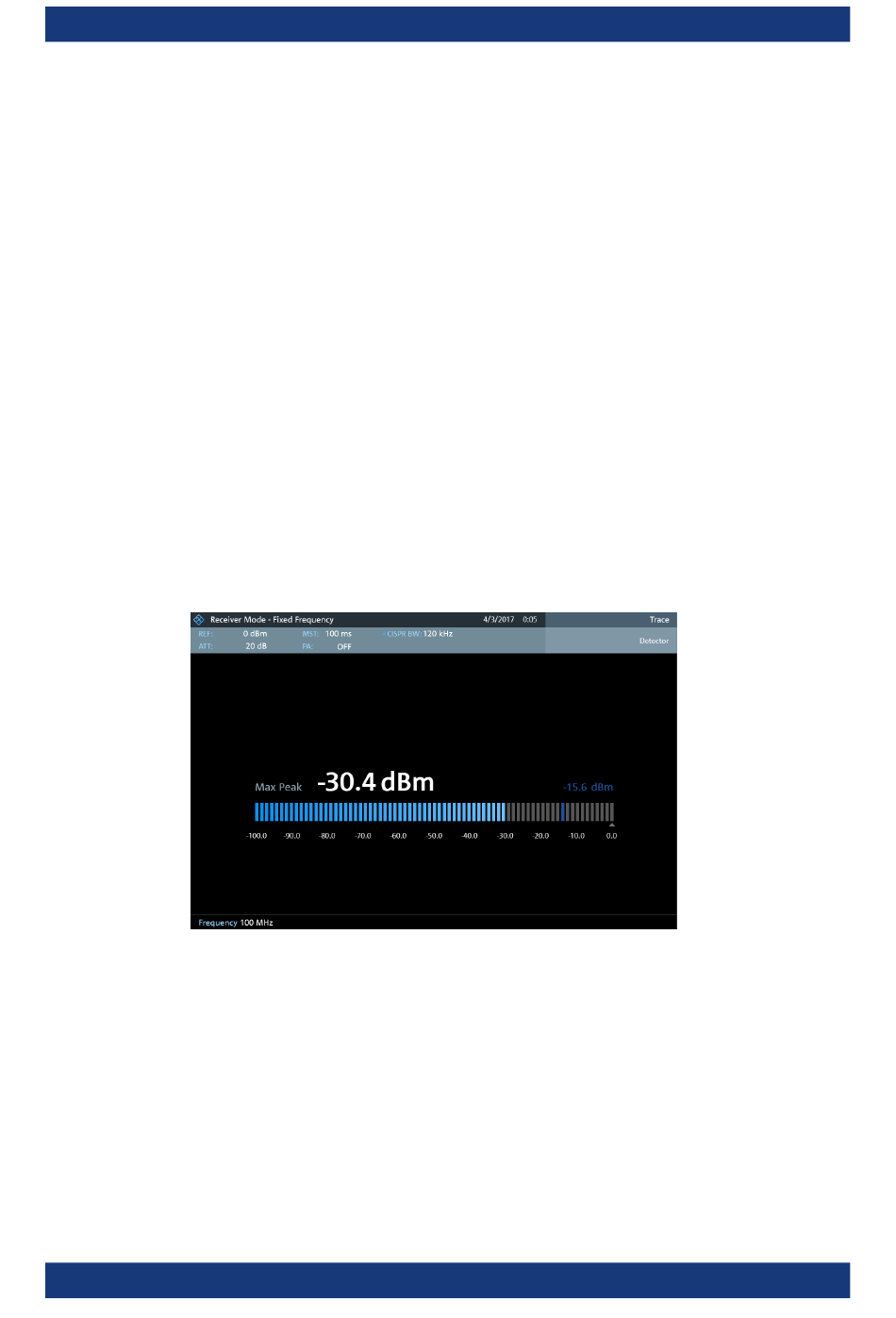

Bild 15-1: Diagramm für die Messung mit Balkenanzeige, einschließlich Maximalwert-Informationen
Messungen mit Balkenanzeige auswählen
1. Drücken Sie die Taste „Meas", um das Messmenü zu öffnen.
2. Wählen Sie den Menüpunkt „Bargraph (Balkenanzeige)" aus.
Der R&S FPC zeigt den Signalpegel an, der auf der aktuellen Empfängerfrequenz
gemessen wird.
