Die Demodulation beginnt direkt, nachdem Sie die Messung ausgewählt haben.
Der R&S FPC bietet grafische Ergebnisanzeigen und eine numerische Ergebnis-
übersicht.
Ergebnisanzeige auswählen
Beide Messtypen unterstützen mehrere Ergebnisanzeigen. Die in allen Ergebnisanzei-
gen dargestellten Informationen basieren auf denselben Messdaten (die Signalverar-
beitung ist ebenfalls identisch), die Art der Informationen ist jedoch unterschiedlich.
1. Drücken Sie die Taste „Meas", um das Messmenü zu öffnen.
2. Wählen Sie das Modulationsverfahren des Signals aus, das Sie demodulieren wol-
len (ASK oder FSK).
3. Wählen Sie die Ergebnisanzeige aus.
●
●
Benutzerhandbuch 1178.4130.03 ─ 11
„Eye Diagram (Augendiagramm)": Zeigt die Modulationsgenauigkeit, indem die
Übergänge von einem Modulationszustand in einen anderen analysiert werden.
Ein offenes „Auge" gibt wenig Verzerrung bei der Signalübertragung an. Ein
geschlossenes Auge gibt eine schlechte Signalqualität mit einem Signal an,
das zu lang, zu kurz oder schlecht synchronisiert ist, zu stark rauschbehaftet
ist, einen zu hohen Über- oder Unterschwinger aufweist usw.

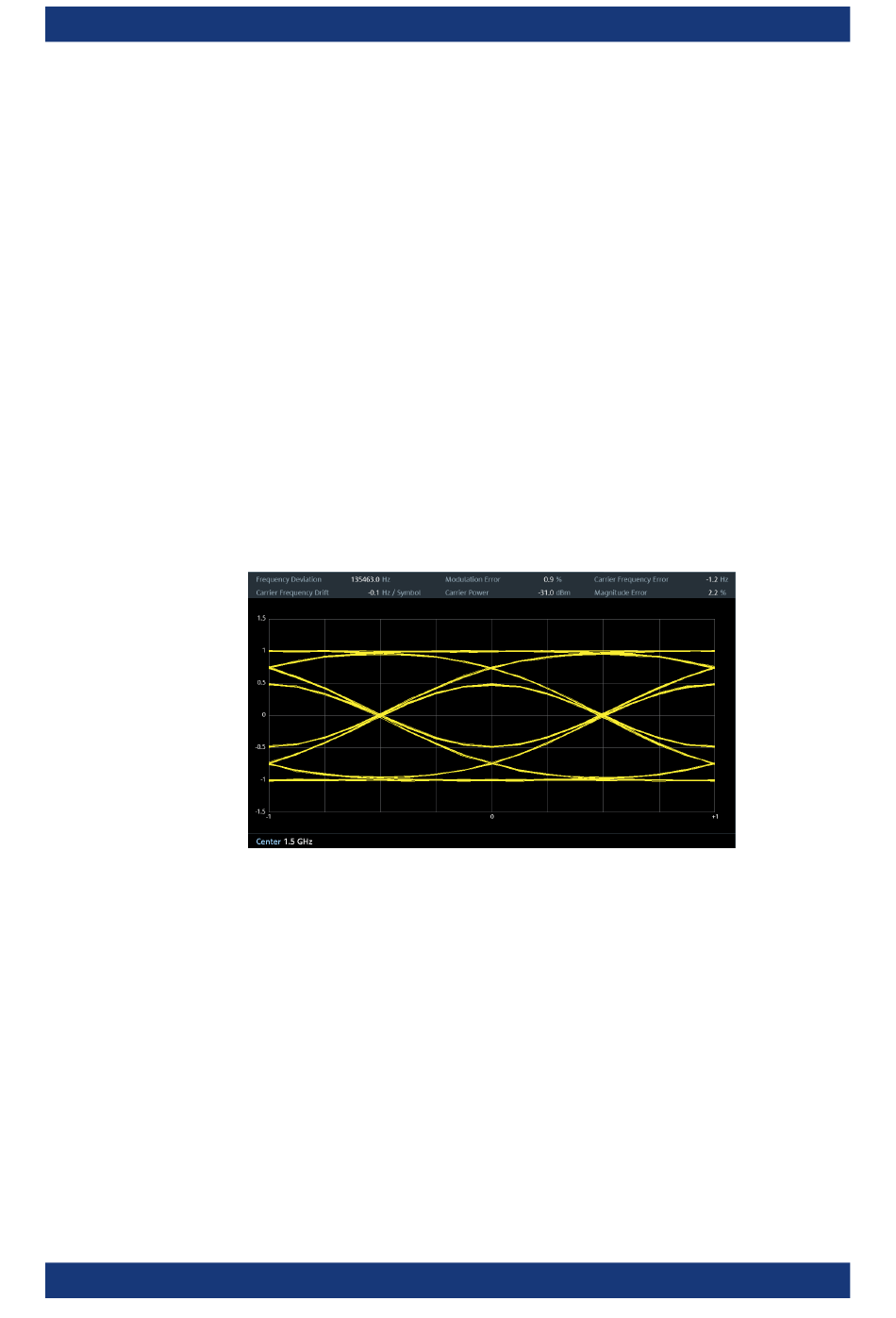

Bild 17-2: Augendiagramm eines 2FSK-Signals
„Symbols (Symbole)": Zeigt den Strom von Symbolen oder Binärzahlen an, die
durch das Signal übertragen werden.
Digitale Demodulation
Messungen und Ergebnisanzeigen
182
