4 Geräteübersicht
Der R&S FPC besitzt an der Frontplatte und an der Rückseite verschiedene
Anschlüsse.
4.1 Frontplatte

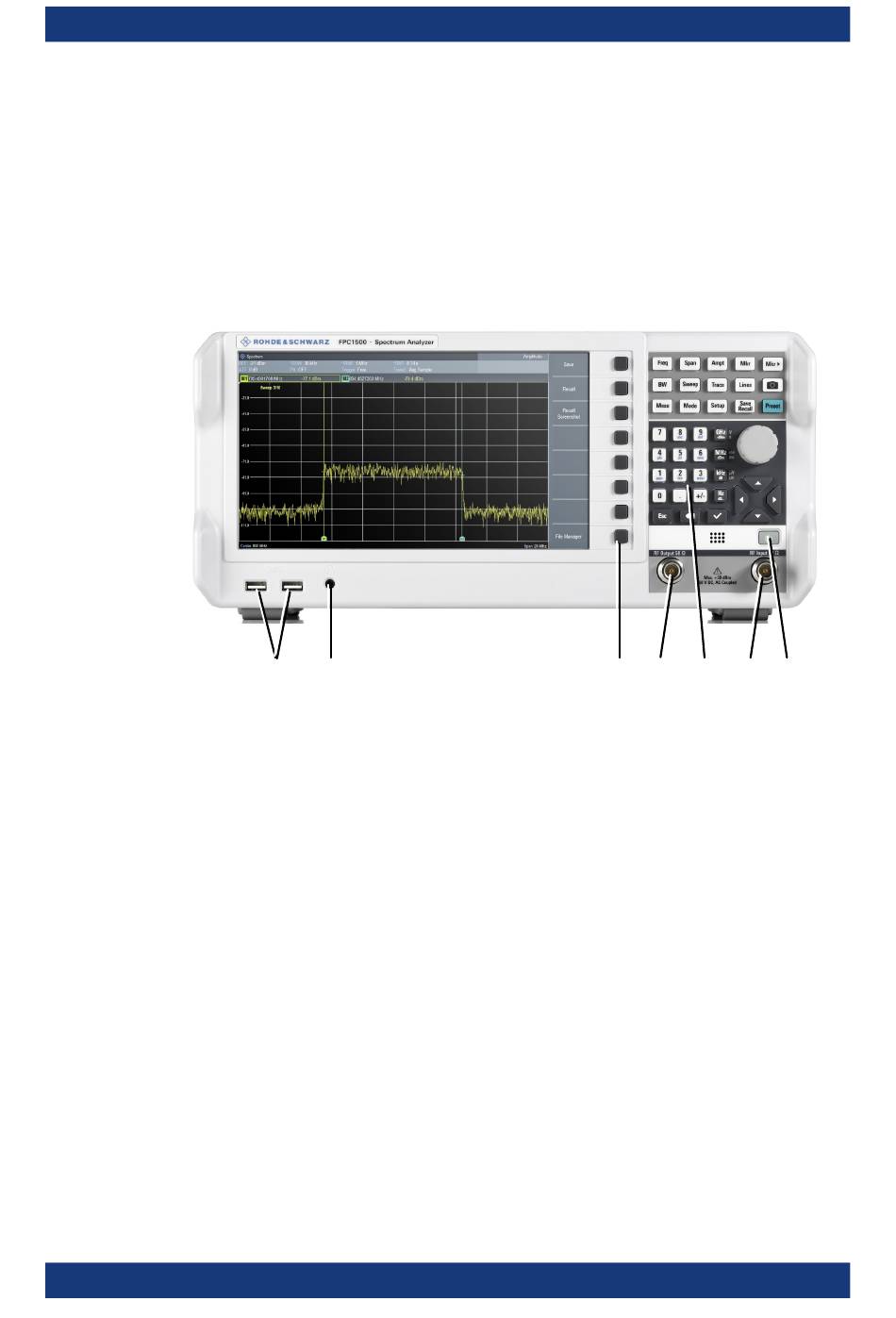

Bild 4-1: Frontplatte des R&S FPC
1 =
USB-Anschlüsse (Typ A)
2 =
Kopfhöreranschluss
3 =
Softkeys
4 =
Signalquellenausgang
5 =
Funktionstasten und alphanumerisches Tastenfeld
6 =
HF-Eingang
7 =
Ein/Aus-Taste
Ein/Aus-Taste
Mit der Ein/Aus-Taste wird der R&S FPC eingeschaltet, wenn er an das Stromnetz
angeschlossen ist.
Weitere Informationen siehe
auf Seite 17.
Signalquellenausgang
Verfügbar am R&S FPC1500.
Der Ausgang „Signal Source" ermöglicht die Erzeugung eines Signals, das in das
Messobjekt oder in sonstiges externes Zubehör wie Frequenzteiler oder Verstärker ein-
gespeist werden kann. Das Messobjekt oder Zubehör wird mit einem Kabel mit N-Ste-
cker angeschlossen.
Benutzerhandbuch 1178.4130.03 ─ 11
1
2
Kapitel 3.7, „Ein- und Ausschalten des R&S
Geräteübersicht
Frontplatte
3
4
5
6
7
FPC",
19
