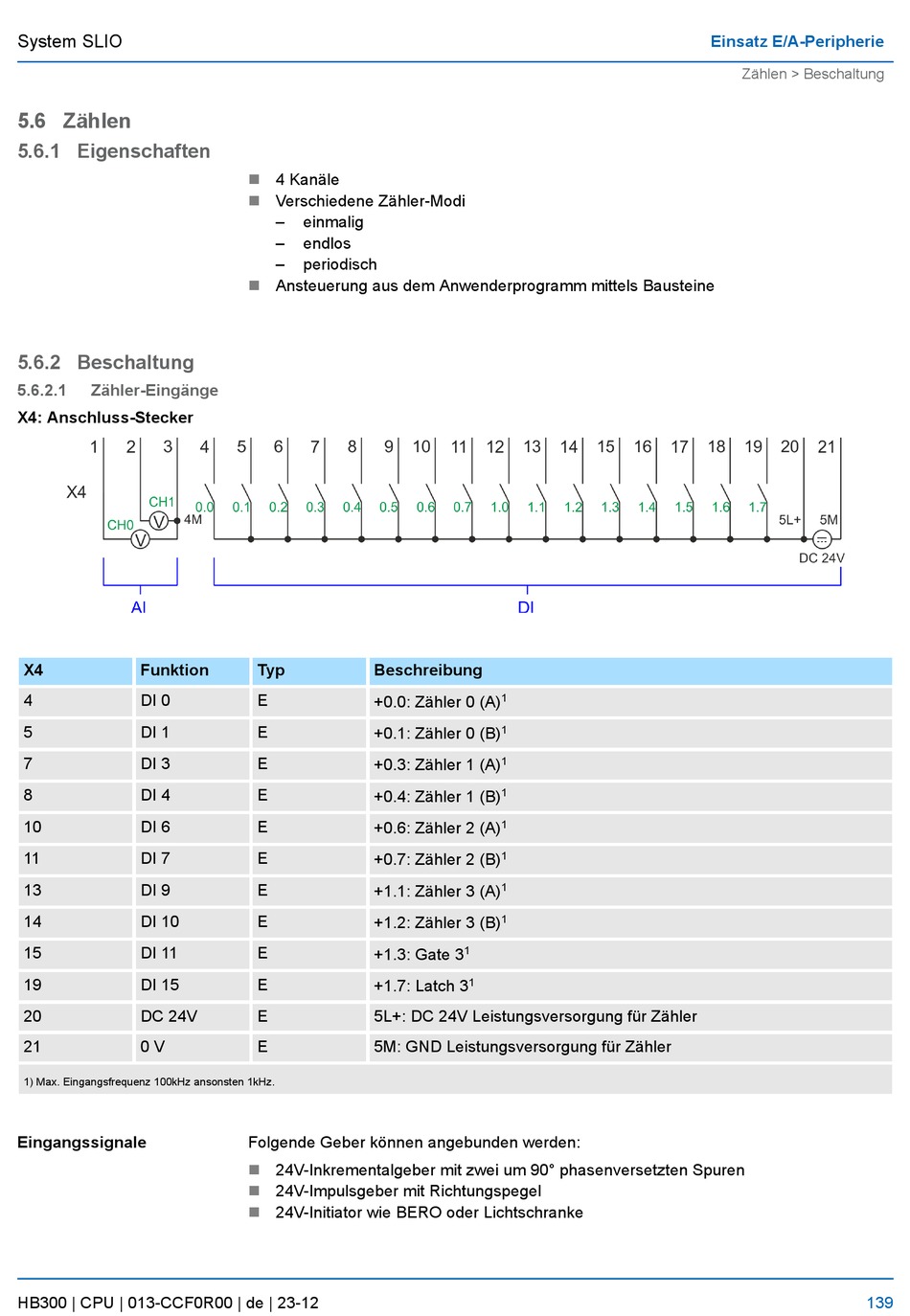

5.6 Zählen

5.6.1 Eigenschaften

5.6.2 Beschaltung

5.6.2.1 Zähler-Eingänge
X4: Anschluss-Stecker
X4 Funktion
4 DI 0
5 DI 1
7 DI 3
8 DI 4
10 DI 6
11 DI 7
13 DI 9
14 DI 10
15 DI 11
19 DI 15
20 DC 24V
21 0 V
1) Max. Eingangsfrequenz 100kHz ansonsten 1kHz.

Eingangssignale

HB300 | CPU | 013-CCF0R00 | de | 23-12
n 4 Kanäle
n Verschiedene Zähler-Modi
– einmalig
– endlos
– periodisch
n Ansteuerung aus dem Anwenderprogramm mittels Bausteine
Typ Beschreibung
E
+0.0: Zähler 0 (A)
E
+0.1: Zähler 0 (B)
E
+0.3: Zähler 1 (A)
E
+0.4: Zähler 1 (B)
E
+0.6: Zähler 2 (A)
E
+0.7: Zähler 2 (B)
E
+1.1: Zähler 3 (A)
E
+1.2: Zähler 3 (B)
E
+1.3: Gate 3
E
+1.7: Latch 3
E 5L+: DC 24V Leistungsversorgung für Zähler
E 5M: GND Leistungsversorgung für Zähler
Folgende Geber können angebunden werden:
n 24V-Inkrementalgeber mit zwei um 90° phasenversetzten Spuren
n 24V-Impulsgeber mit Richtungspegel
n 24V-Initiator wie BERO oder Lichtschranke
1
1
1
1
1
1
1
1
1
1
Einsatz E/A-Peripherie
Zählen > Beschaltung
