Mit dem Erreichen der Vergleichsbedingung wird die Hysterese aktiv und ein Impuls der
parametrierten Dauer ausgegeben. Solange sich der Zählerwert innerhalb des Hyste-
rese-Bereichs befindet, wird kein weiterer Impuls abgegeben. Mit Aktivierung der Hyste-
rese wird im Modul die Zählrichtung festgehalten. Verlässt der Zählerwert den Hysterese-
Bereich entgegen der gespeicherten Zählrichtung, wird ein Impuls der parametrierten
Dauer ausgegeben. Beim Verlassen des Hysterese-Bereichs ohne Richtungsänderung
erfolgt keine Impulsausgabe.
GSDML
n Flanke an einem digitalen Alarm-Eingang
Über die Hardware-Konfiguration können Sie folgende Auslöser für einen Prozessalarm
definieren, die einen Diagnosealarm auslösen können:
Erreichen des Vergleichswerts
n
n Überlauf bzw. bei Überschreiten der oberen Zählgrenze
n Unterlauf bzw. bei Unterschreiten der unteren Zählgrenze
n Öffnen des HW-Tors bei geöffnetem SW-Tor - ausschließlich für Zähler 3
n Schließen des HW-Tors bei geöffnetem SW-Tor - ausschließlich für Zähler 3
n CPU zählt die Impulse, die in einer vorgegebenen Integrationszeit eintreffen und gibt
diese als Frequenzwert aus.
n Integrationszeit 10ms ... 10000ms in Schritten von 1ms parametrierbar
Ansteuerung aus dem Anwenderprogramm über SFB 48.
n
Näheres zum Einsatz dieses Bausteins finden Sie im Handbuch
"SPEED7 Operationsliste".

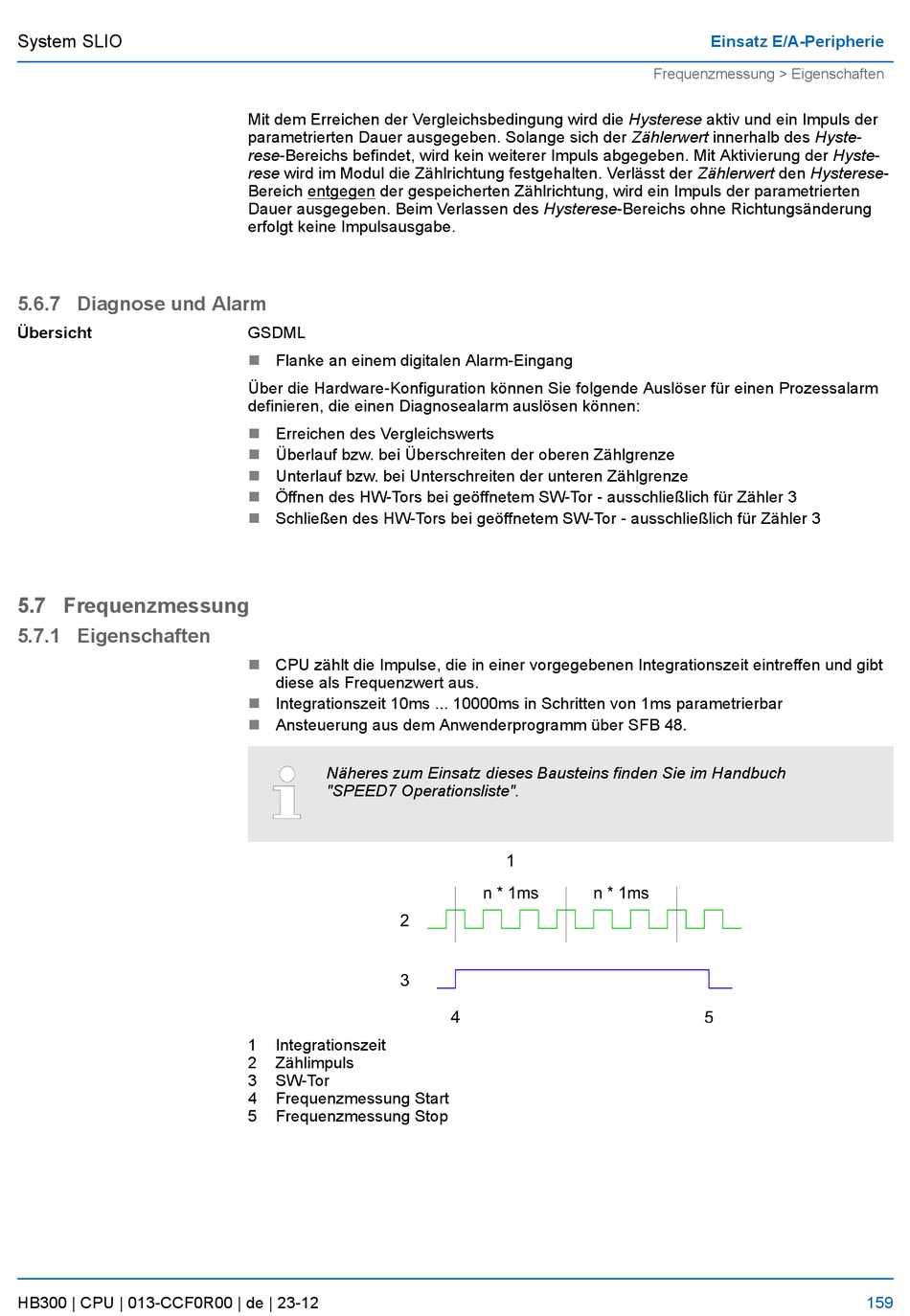

1 Integrationszeit
2 Zählimpuls
3 SW-Tor
4 Frequenzmessung Start
5 Frequenzmessung Stop
