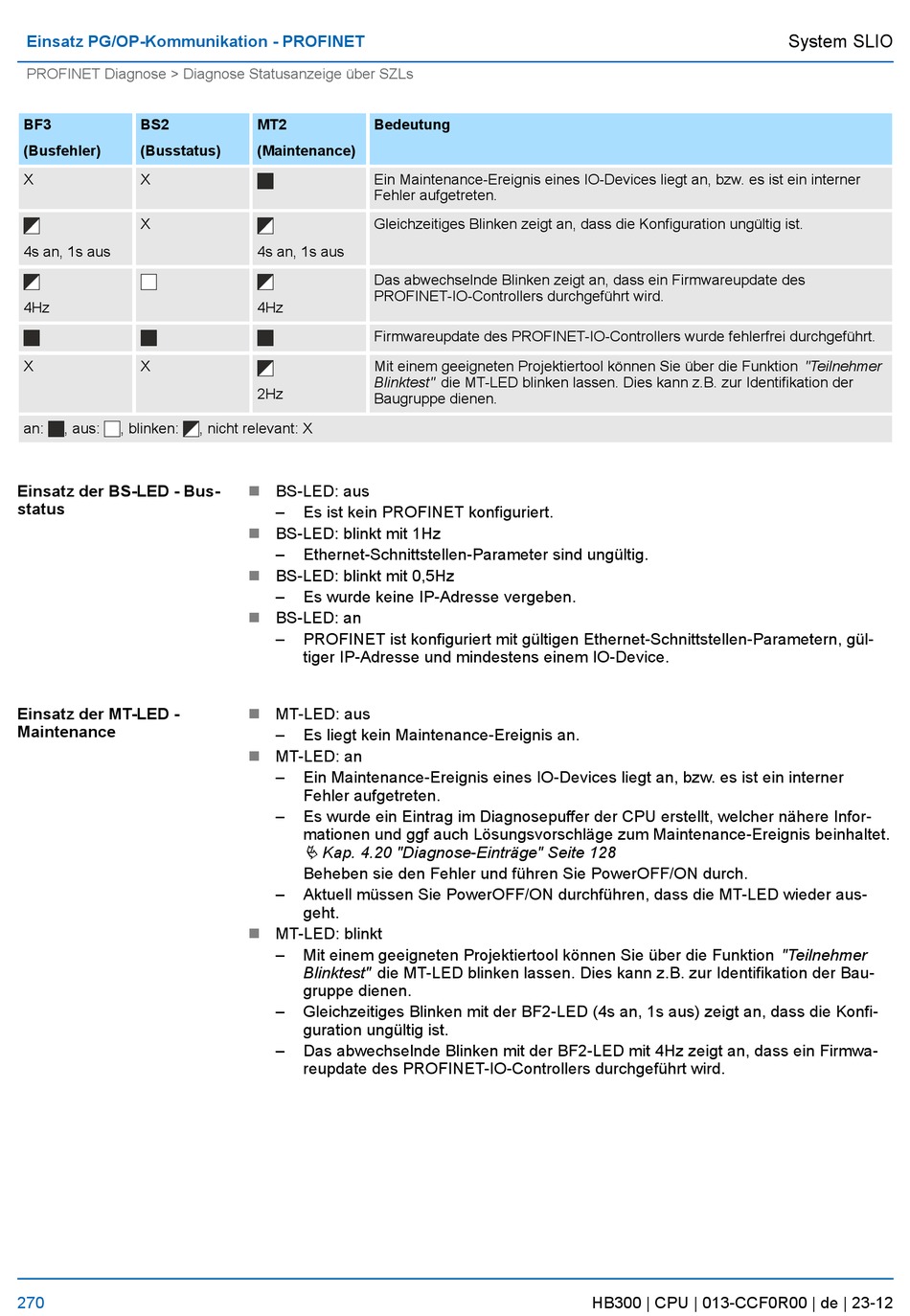

Einsatz PG/OP-Kommunikation - PROFINET
PROFINET Diagnose > Diagnose Statusanzeige über SZLs
BF3
BS2
(Busfehler)
(Busstatus)
X
X
X
4s an, 1s aus
4Hz
X
X
an:
, aus:
, blinken:
Einsatz der BS-LED - Bus-
status
Einsatz der MT-LED -
Maintenance
270
MT2
(Maintenance)
4s an, 1s aus
4Hz
2Hz
, nicht relevant: X
n
BS-LED: aus
–
Es ist kein PROFINET konfiguriert.
n
BS-LED: blinkt mit 1Hz
–
Ethernet-Schnittstellen-Parameter sind ungültig.
n
BS-LED: blinkt mit 0,5Hz
–
Es wurde keine IP-Adresse vergeben.
n
BS-LED: an
–
PROFINET ist konfiguriert mit gültigen Ethernet-Schnittstellen-Parametern, gül-
tiger IP-Adresse und mindestens einem IO-Device.
n
MT-LED: aus
–
Es liegt kein Maintenance-Ereignis an.
n
MT-LED: an
–
Ein Maintenance-Ereignis eines IO-Devices liegt an, bzw. es ist ein interner
Fehler aufgetreten.
–
Es wurde ein Eintrag im Diagnosepuffer der CPU erstellt, welcher nähere Infor-
mationen und ggf auch Lösungsvorschläge zum Maintenance-Ereignis beinhaltet.
Ä Kap. 4.20 "Diagnose-Einträge" Seite 128
Beheben sie den Fehler und führen Sie PowerOFF/ON durch.
–
Aktuell müssen Sie PowerOFF/ON durchführen, dass die MT-LED wieder aus-
geht.
MT-LED: blinkt
n
–
Mit einem geeigneten Projektiertool können Sie über die Funktion "Teilnehmer
Blinktest" die MT-LED blinken lassen. Dies kann z.B. zur Identifikation der Bau-
gruppe dienen.
–
Gleichzeitiges Blinken mit der BF2-LED (4s an, 1s aus) zeigt an, dass die Konfi-
guration ungültig ist.
–
Das abwechselnde Blinken mit der BF2-LED mit 4Hz zeigt an, dass ein Firmwa-
reupdate des PROFINET-IO-Controllers durchgeführt wird.
Bedeutung
Ein Maintenance-Ereignis eines IO-Devices liegt an, bzw. es ist ein interner
Fehler aufgetreten.
Gleichzeitiges Blinken zeigt an, dass die Konfiguration ungültig ist.
Das abwechselnde Blinken zeigt an, dass ein Firmwareupdate des
PROFINET-IO-Controllers durchgeführt wird.
Firmwareupdate des PROFINET-IO-Controllers wurde fehlerfrei durchgeführt.
Mit einem geeigneten Projektiertool können Sie über die Funktion "Teilnehmer
Blinktest" die MT-LED blinken lassen. Dies kann z.B. zur Identifikation der
Baugruppe dienen.
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
