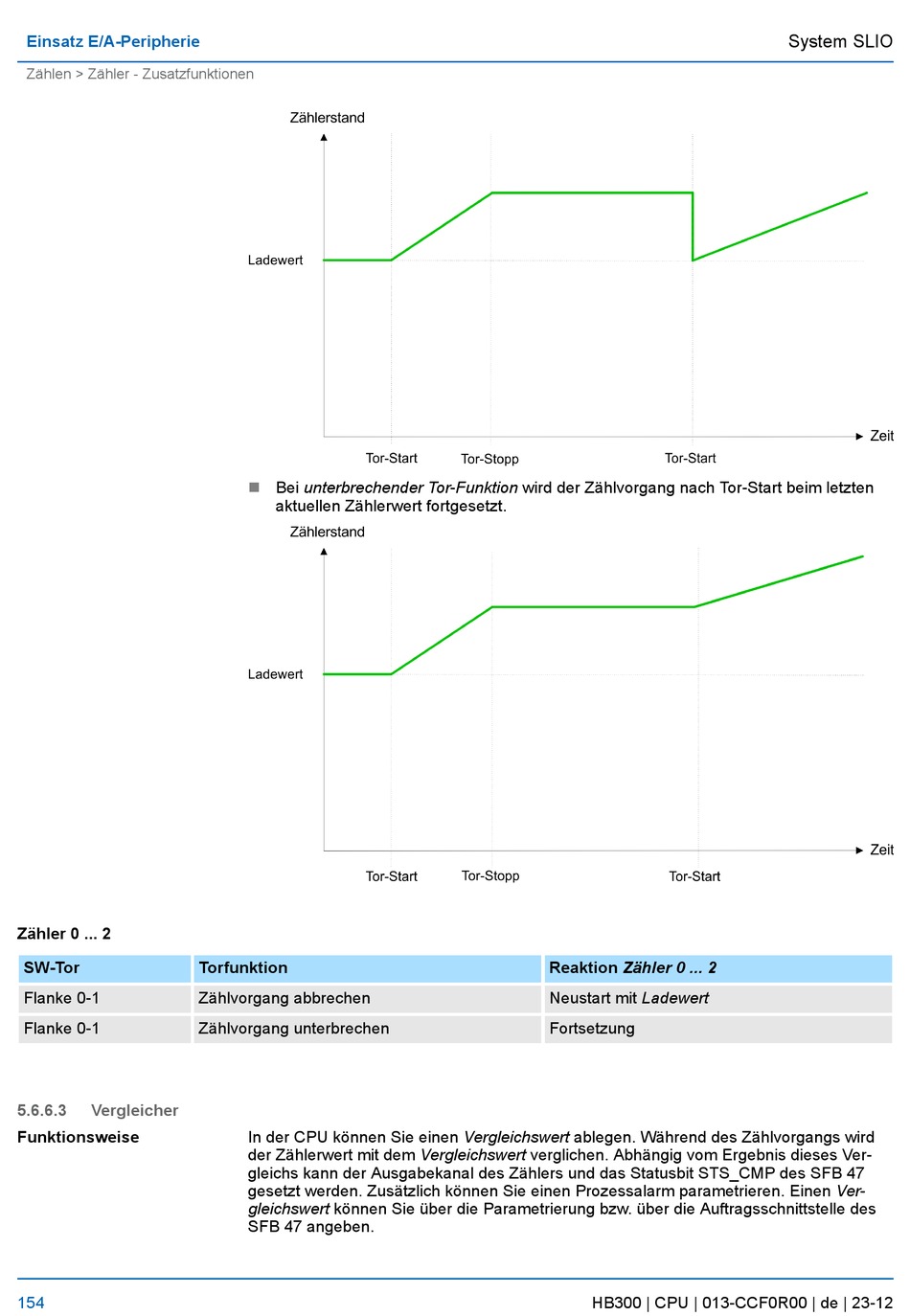

YASKAWA SPEED7 CPU 013C Handbuch Seite 154

Einsatz E/A-Peripherie
Zählen > Zähler - Zusatzfunktionen
Zähler 0 ... 2
SW-Tor
Flanke 0-1
Flanke 0-1
5.6.6.3 Vergleicher
Funktionsweise
154
n Bei unterbrechender Tor-Funktion wird der Zählvorgang nach Tor-Start beim letzten
aktuellen Zählerwert fortgesetzt.
Torfunktion
Zählvorgang abbrechen
Zählvorgang unterbrechen
In der CPU können Sie einen Vergleichswert ablegen. Während des Zählvorgangs wird
der Zählerwert mit dem Vergleichswert verglichen. Abhängig vom Ergebnis dieses Ver-
gleichs kann der Ausgabekanal des Zählers und das Statusbit STS_CMP des SFB 47
gesetzt werden. Zusätzlich können Sie einen Prozessalarm parametrieren. Einen Ver-
gleichswert können Sie über die Parametrierung bzw. über die Auftragsschnittstelle des
SFB 47 angeben.
Reaktion Zähler 0 ... 2
Neustart mit Ladewert
Fortsetzung
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
