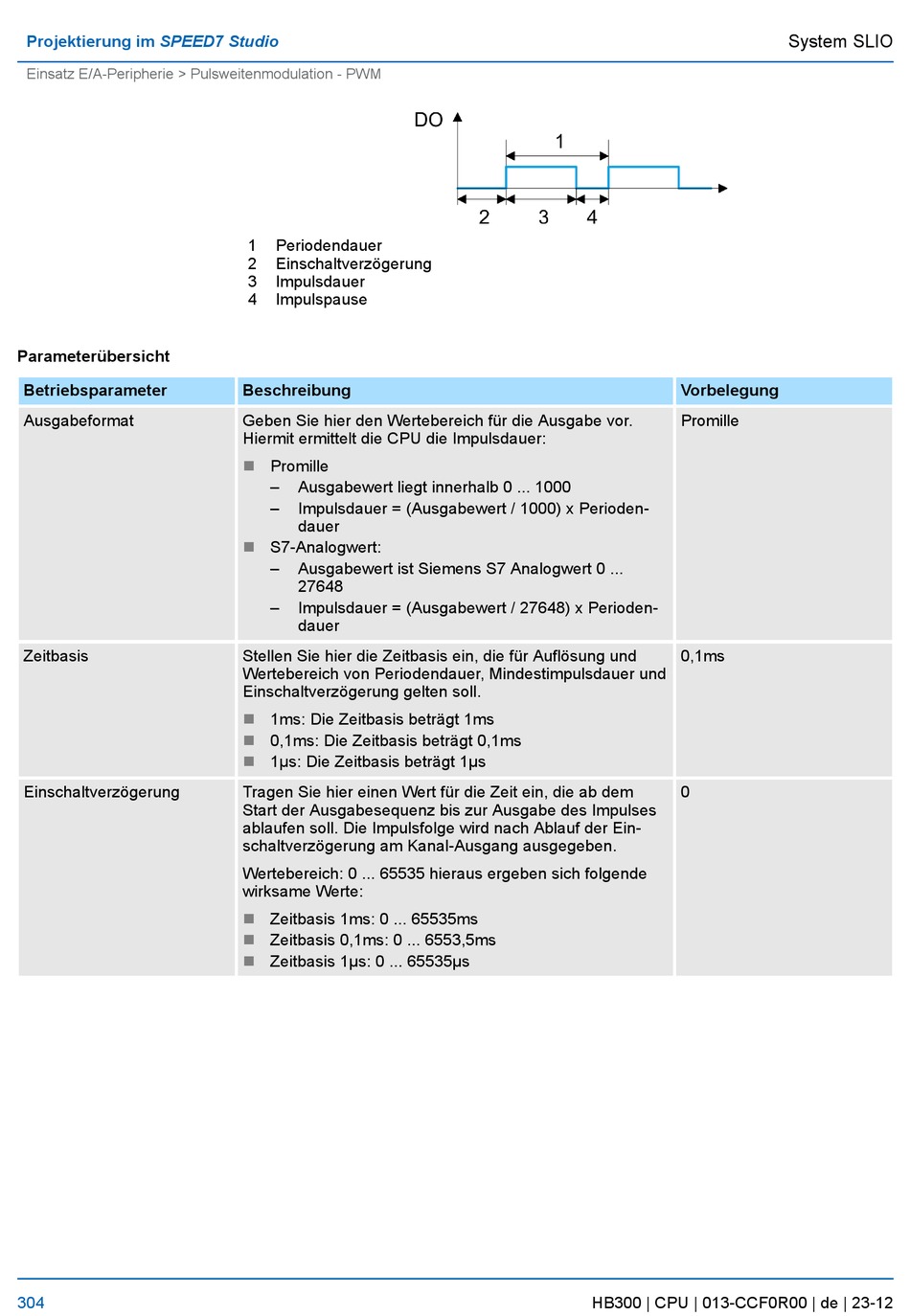

YASKAWA SPEED7 CPU 013C Handbuch Seite 304

Projektierung im SPEED7 Studio
Einsatz E/A-Peripherie > Pulsweitenmodulation - PWM
Parameterübersicht
Betriebsparameter
Ausgabeformat
Zeitbasis
Einschaltverzögerung
304
1 Periodendauer
2 Einschaltverzögerung
3 Impulsdauer
4 Impulspause
Beschreibung
Geben Sie hier den Wertebereich für die Ausgabe vor.
Hiermit ermittelt die CPU die Impulsdauer:
Promille
n
– Ausgabewert liegt innerhalb 0 ... 1000
– Impulsdauer = (Ausgabewert / 1000) x Perioden-
dauer
n S7-Analogwert:
– Ausgabewert ist Siemens S7 Analogwert 0 ...
27648
– Impulsdauer = (Ausgabewert / 27648) x Perioden-
dauer
Stellen Sie hier die Zeitbasis ein, die für Auflösung und
Wertebereich von Periodendauer, Mindestimpulsdauer und
Einschaltverzögerung gelten soll.
n 1ms: Die Zeitbasis beträgt 1ms
n 0,1ms: Die Zeitbasis beträgt 0,1ms
n 1µs: Die Zeitbasis beträgt 1µs
Tragen Sie hier einen Wert für die Zeit ein, die ab dem
Start der Ausgabesequenz bis zur Ausgabe des Impulses
ablaufen soll. Die Impulsfolge wird nach Ablauf der Ein-
schaltverzögerung am Kanal-Ausgang ausgegeben.
Wertebereich: 0 ... 65535 hieraus ergeben sich folgende
wirksame Werte:
n Zeitbasis 1ms: 0 ... 65535ms
n Zeitbasis 0,1ms: 0 ... 6553,5ms
n Zeitbasis 1µs: 0 ... 65535µs
Vorbelegung
Promille
0,1ms
0
