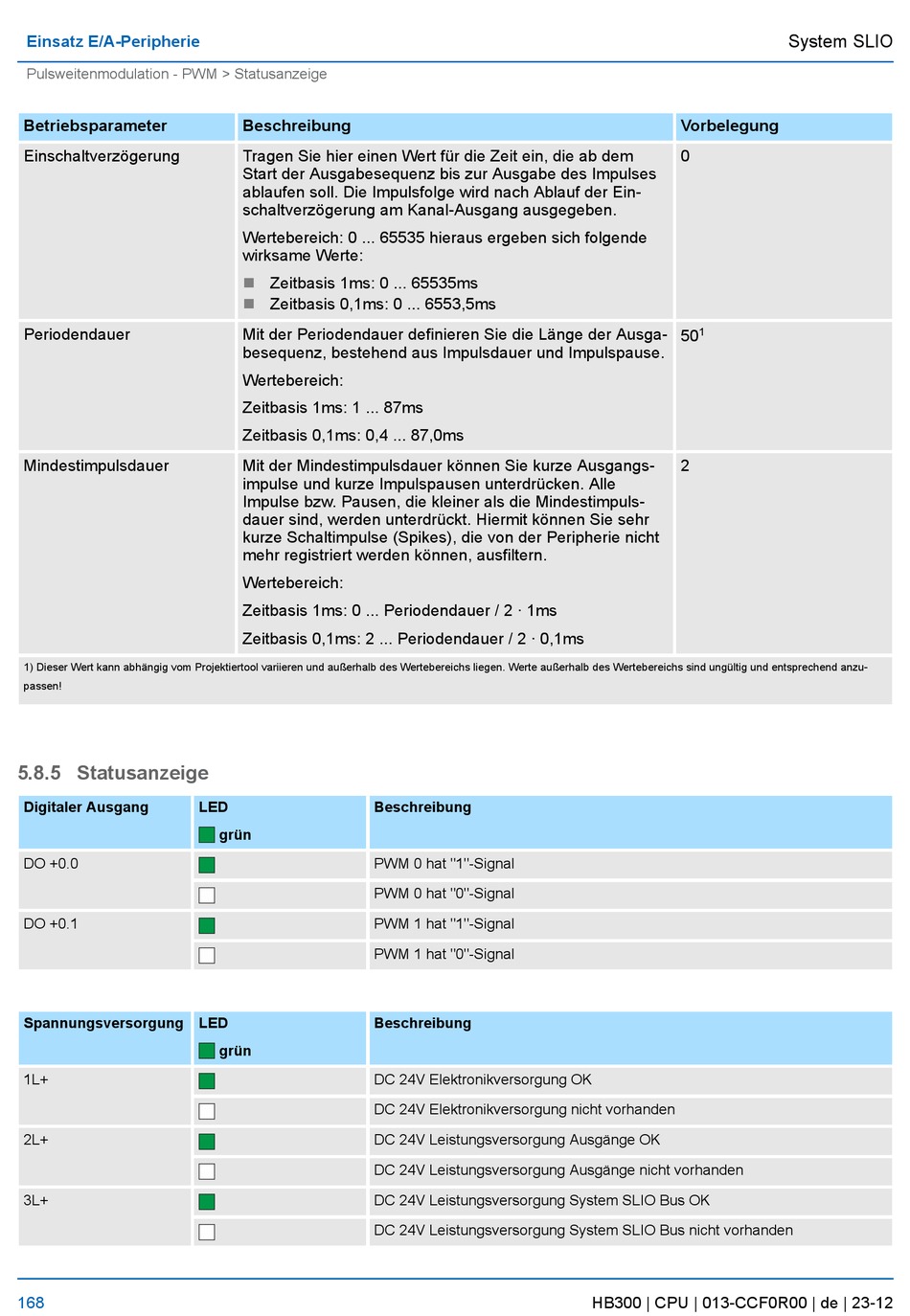

Betriebsparameter; Statusanzeige - YASKAWA SPEED7 CPU 013C Handbuch

Einsatz E/A-Peripherie
Pulsweitenmodulation - PWM > Statusanzeige

Betriebsparameter

Einschaltverzögerung
Periodendauer
Mindestimpulsdauer
1) Dieser Wert kann abhängig vom Projektiertool variieren und außerhalb des Wertebereichs liegen. Werte außerhalb des Wertebereichs sind ungültig und entsprechend anzu-
passen!

5.8.5 Statusanzeige

Digitaler Ausgang
DO +0.0
DO +0.1
Spannungsversorgung LED
1L+
2L+
3L+
168
Beschreibung
Tragen Sie hier einen Wert für die Zeit ein, die ab dem
Start der Ausgabesequenz bis zur Ausgabe des Impulses
ablaufen soll. Die Impulsfolge wird nach Ablauf der Ein-
schaltverzögerung am Kanal-Ausgang ausgegeben.
Wertebereich: 0 ... 65535 hieraus ergeben sich folgende
wirksame Werte:
Zeitbasis 1ms: 0 ... 65535ms
n
Zeitbasis 0,1ms: 0 ... 6553,5ms
n
Mit der Periodendauer definieren Sie die Länge der Ausga-
besequenz, bestehend aus Impulsdauer und Impulspause.
Wertebereich:
Zeitbasis 1ms: 1 ... 87ms
Zeitbasis 0,1ms: 0,4 ... 87,0ms
Mit der Mindestimpulsdauer können Sie kurze Ausgangs-
impulse und kurze Impulspausen unterdrücken. Alle
Impulse bzw. Pausen, die kleiner als die Mindestimpuls-
dauer sind, werden unterdrückt. Hiermit können Sie sehr
kurze Schaltimpulse (Spikes), die von der Peripherie nicht
mehr registriert werden können, ausfiltern.
Wertebereich:
Zeitbasis 1ms: 0 ... Periodendauer / 2 · 1ms
Zeitbasis 0,1ms: 2 ... Periodendauer / 2 · 0,1ms
LED
grün
grün
Beschreibung
PWM 0 hat "1"-Signal
PWM 0 hat "0"-Signal
PWM 1 hat "1"-Signal
PWM 1 hat "0"-Signal
Beschreibung
DC 24V Elektronikversorgung OK
DC 24V Elektronikversorgung nicht vorhanden
DC 24V Leistungsversorgung Ausgänge OK
DC 24V Leistungsversorgung Ausgänge nicht vorhanden
DC 24V Leistungsversorgung System SLIO Bus OK
DC 24V Leistungsversorgung System SLIO Bus nicht vorhanden
Vorbelegung
0
50 1
2
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
