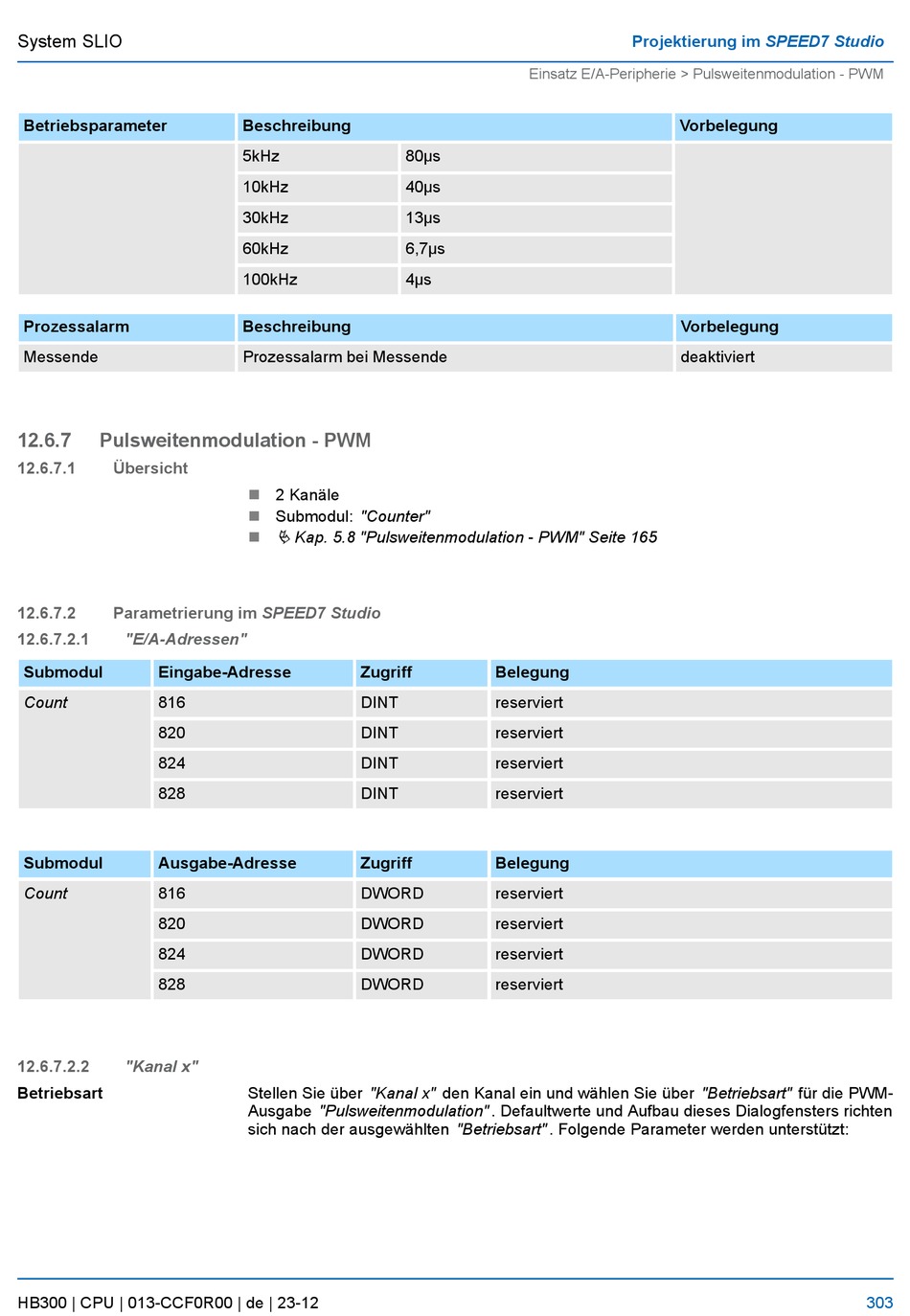

Pulsweitenmodulation - Pwm - YASKAWA SPEED7 CPU 013C Handbuch

System SLIO
Betriebsparameter
Prozessalarm
Messende
12.6.7

Pulsweitenmodulation - PWM

12.6.7.1 Übersicht
12.6.7.2 Parametrierung im SPEED7 Studio
12.6.7.2.1 "E/A-Adressen"
Submodul Eingabe-Adresse
Count 816
820
824
828
Submodul Ausgabe-Adresse
Count 816
820
824
828
12.6.7.2.2 "Kanal x"
Betriebsart
HB300 | CPU | 013-CCF0R00 | de | 23-12
Beschreibung
5kHz 80µs
10kHz 40µs
30kHz 13µs
60kHz 6,7µs
100kHz 4µs
Beschreibung
Prozessalarm bei Messende
n 2 Kanäle
n Submodul: "Counter"
Ä Kap. 5.8 "Pulsweitenmodulation - PWM" Seite 165
n
Zugriff
DINT
DINT
DINT
DINT
Zugriff
DWORD
DWORD
DWORD
DWORD
Stellen Sie über "Kanal x" den Kanal ein und wählen Sie über "Betriebsart" für die PWM-
Ausgabe "Pulsweitenmodulation" . Defaultwerte und Aufbau dieses Dialogfensters richten
sich nach der ausgewählten "Betriebsart" . Folgende Parameter werden unterstützt:
Projektierung im SPEED7 Studio
Einsatz E/A-Peripherie > Pulsweitenmodulation - PWM
Belegung
reserviert
reserviert
reserviert
reserviert
Belegung
reserviert
reserviert
reserviert
reserviert
Vorbelegung
Vorbelegung
deaktiviert
303
