Einsatz E/A-Peripherie
Pulse Train > Vorgehensweise

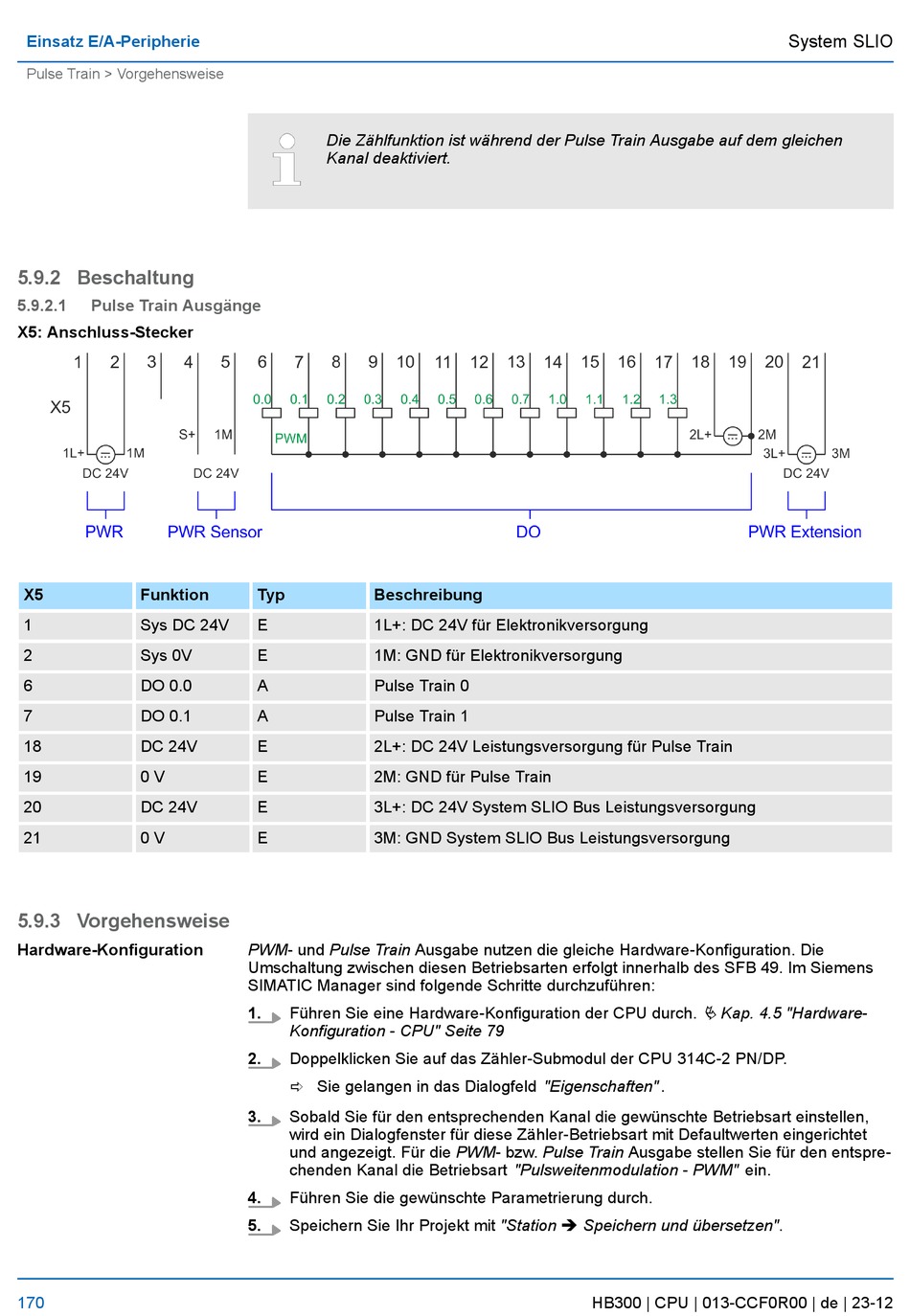

5.9.2 Beschaltung

5.9.2.1 Pulse Train Ausgänge
X5: Anschluss-Stecker
X5 Funktion
1 Sys DC 24V
2 Sys 0V
6 DO 0.0
7 DO 0.1
18 DC 24V
19 0 V
20 DC 24V
21 0 V

5.9.3 Vorgehensweise

Hardware-Konfiguration
170
Die Zählfunktion ist während der Pulse Train Ausgabe auf dem gleichen
Kanal deaktiviert.
Typ Beschreibung
E 1L+: DC 24V für Elektronikversorgung
E 1M: GND für Elektronikversorgung
A Pulse Train 0
A Pulse Train 1
E 2L+: DC 24V Leistungsversorgung für Pulse Train
E 2M: GND für Pulse Train
E 3L+: DC 24V System SLIO Bus Leistungsversorgung
E 3M: GND System SLIO Bus Leistungsversorgung
PWM- und Pulse Train Ausgabe nutzen die gleiche Hardware-Konfiguration. Die
Umschaltung zwischen diesen Betriebsarten erfolgt innerhalb des SFB 49. Im Siemens
SIMATIC Manager sind folgende Schritte durchzuführen:
1. Führen Sie eine Hardware-Konfiguration der CPU durch.
Konfiguration - CPU" Seite 79
2. Doppelklicken Sie auf das Zähler-Submodul der CPU 314C-2 PN/DP.
ð Sie gelangen in das Dialogfeld "Eigenschaften" .
3. Sobald Sie für den entsprechenden Kanal die gewünschte Betriebsart einstellen,
wird ein Dialogfenster für diese Zähler-Betriebsart mit Defaultwerten eingerichtet
und angezeigt. Für die PWM- bzw. Pulse Train Ausgabe stellen Sie für den entspre-
chenden Kanal die Betriebsart "Pulsweitenmodulation - PWM" ein.
4. Führen Sie die gewünschte Parametrierung durch.
5. Speichern Sie Ihr Projekt mit "Station è Speichern und übersetzen".
Ä Kap. 4.5 "Hardware-
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
