System SLIO

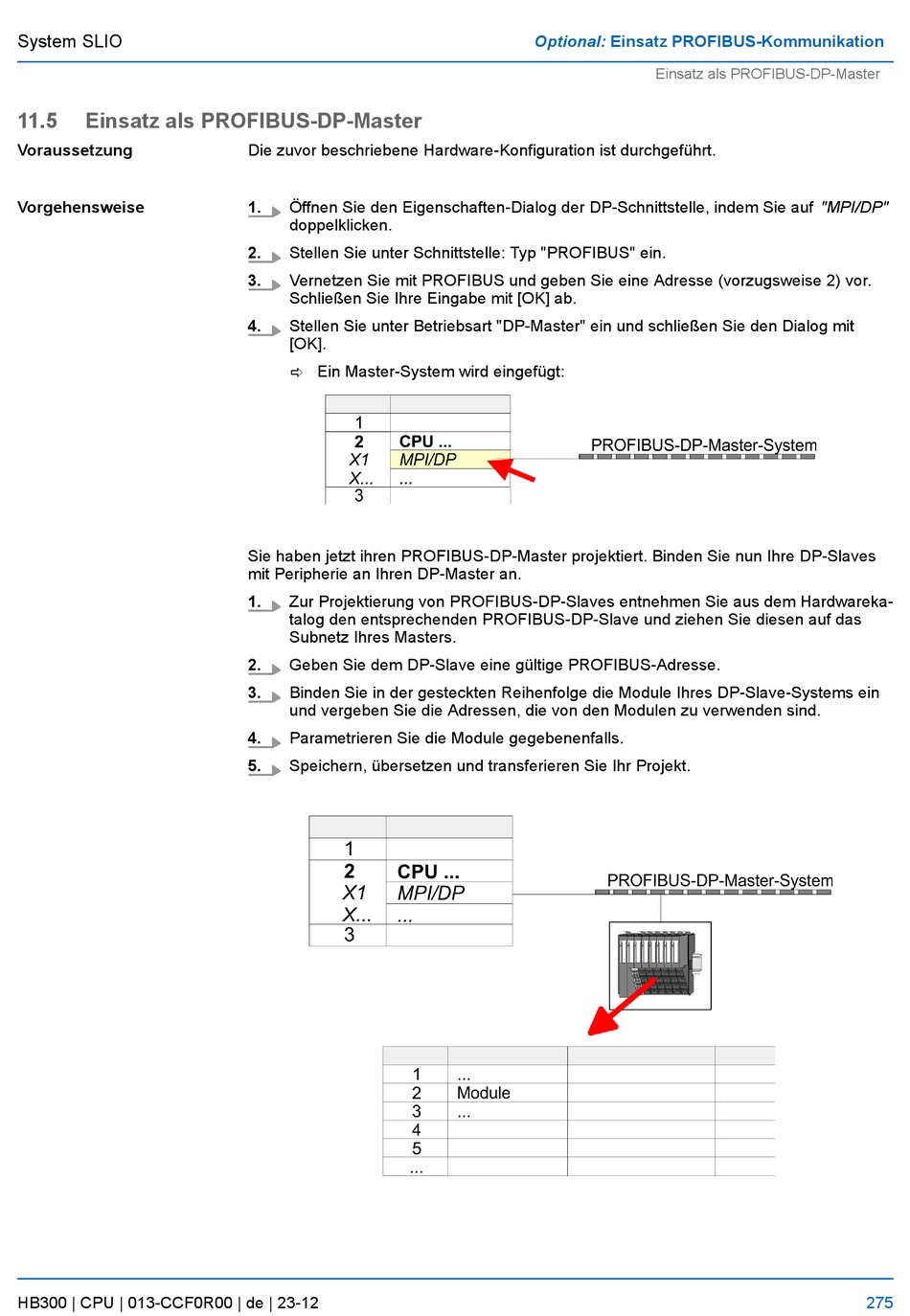

11.5
Einsatz als PROFIBUS-DP-Master
Voraussetzung
Vorgehensweise
HB300 | CPU | 013-CCF0R00 | de | 23-12
Die zuvor beschriebene Hardware-Konfiguration ist durchgeführt.
1.
Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle, indem Sie auf "MPI/DP"
doppelklicken.
2.
Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein.
3.
Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (vorzugsweise 2) vor.
Schließen Sie Ihre Eingabe mit [OK] ab.
4.
Stellen Sie unter Betriebsart "DP-Master" ein und schließen Sie den Dialog mit
[OK].
ð Ein Master-System wird eingefügt:
Sie haben jetzt ihren PROFIBUS-DP-Master projektiert. Binden Sie nun Ihre DP-Slaves
mit Peripherie an Ihren DP-Master an.
1.
Zur Projektierung von PROFIBUS-DP-Slaves entnehmen Sie aus dem Hardwareka-
talog den entsprechenden PROFIBUS-DP-Slave und ziehen Sie diesen auf das
Subnetz Ihres Masters.
2.
Geben Sie dem DP-Slave eine gültige PROFIBUS-Adresse.
3.
Binden Sie in der gesteckten Reihenfolge die Module Ihres DP-Slave-Systems ein
und vergeben Sie die Adressen, die von den Modulen zu verwenden sind.
4.
Parametrieren Sie die Module gegebenenfalls.
5.
Speichern, übersetzen und transferieren Sie Ihr Projekt.
Optional: Einsatz PROFIBUS-Kommunikation
Einsatz als PROFIBUS-DP-Master
275
