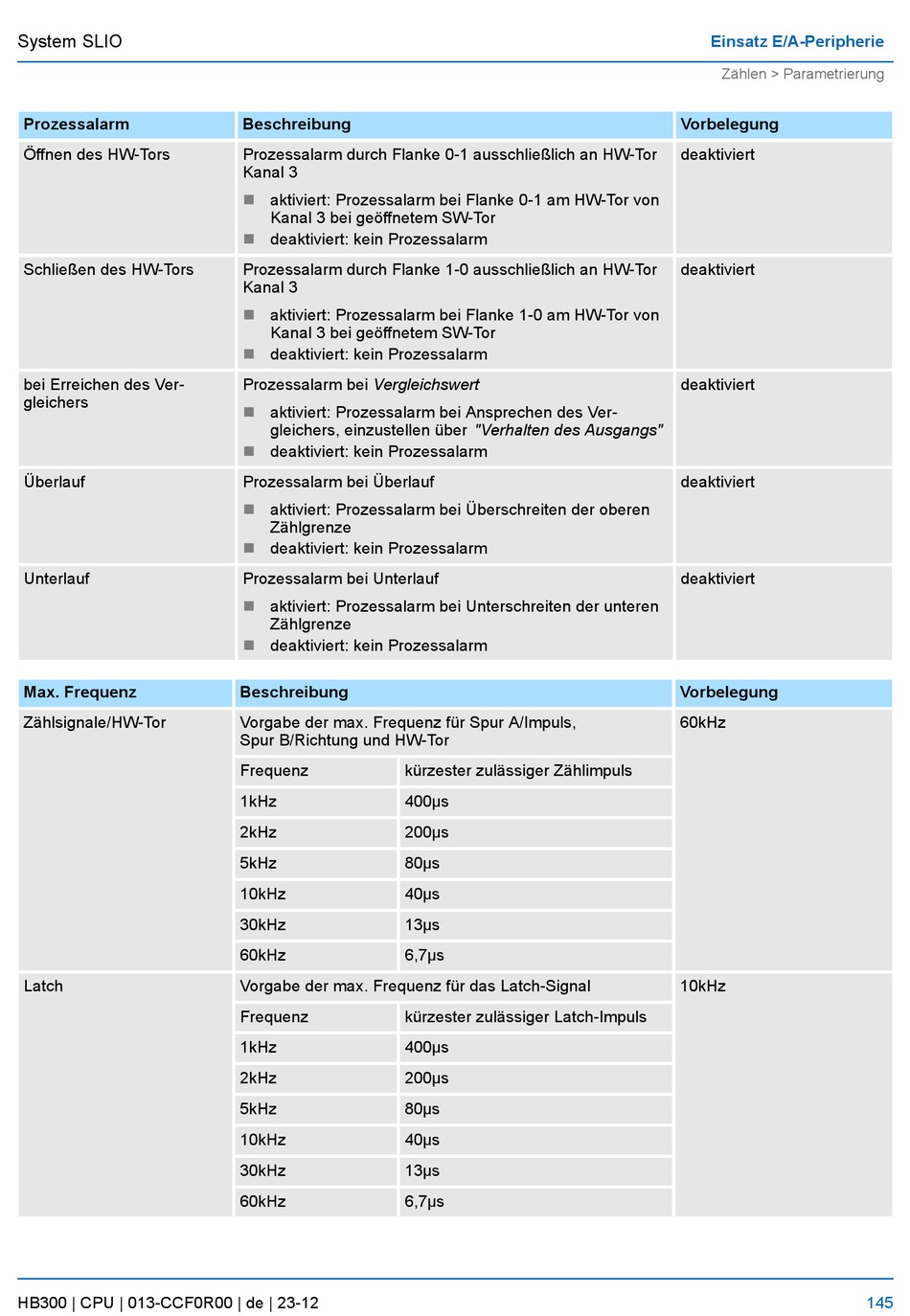

YASKAWA SPEED7 CPU 013C Handbuch Seite 145

System SLIO
Prozessalarm
Öffnen des HW-Tors
Schließen des HW-Tors
bei Erreichen des Ver-
gleichers
Überlauf
Unterlauf
Max. Frequenz
Zählsignale/HW-Tor
Latch
HB300 | CPU | 013-CCF0R00 | de | 23-12
Beschreibung
Prozessalarm durch Flanke 0-1 ausschließlich an HW-Tor
Kanal 3
n aktiviert: Prozessalarm bei Flanke 0-1 am HW-Tor von
Kanal 3 bei geöffnetem SW-Tor
n deaktiviert: kein Prozessalarm
Prozessalarm durch Flanke 1-0 ausschließlich an HW-Tor
Kanal 3
n aktiviert: Prozessalarm bei Flanke 1-0 am HW-Tor von
Kanal 3 bei geöffnetem SW-Tor
n deaktiviert: kein Prozessalarm
Prozessalarm bei Vergleichswert
n aktiviert: Prozessalarm bei Ansprechen des Ver-
gleichers, einzustellen über "Verhalten des Ausgangs"
n deaktiviert: kein Prozessalarm
Prozessalarm bei Überlauf
aktiviert: Prozessalarm bei Überschreiten der oberen
n
Zählgrenze
n deaktiviert: kein Prozessalarm
Prozessalarm bei Unterlauf
n aktiviert: Prozessalarm bei Unterschreiten der unteren
Zählgrenze
n deaktiviert: kein Prozessalarm
Beschreibung
Vorgabe der max. Frequenz für Spur A/Impuls,
Spur B/Richtung und HW-Tor
Frequenz kürzester zulässiger Zählimpuls
1kHz 400µs
2kHz 200µs
5kHz 80µs
10kHz 40µs
30kHz 13µs
60kHz 6,7µs
Vorgabe der max. Frequenz für das Latch-Signal
Frequenz kürzester zulässiger Latch-Impuls
1kHz 400µs
2kHz 200µs
5kHz 80µs
10kHz 40µs
30kHz 13µs
60kHz 6,7µs
Einsatz E/A-Peripherie
Zählen > Parametrierung
Vorbelegung
deaktiviert
deaktiviert
deaktiviert
deaktiviert
deaktiviert
Vorbelegung
60kHz
10kHz
