System SLIO

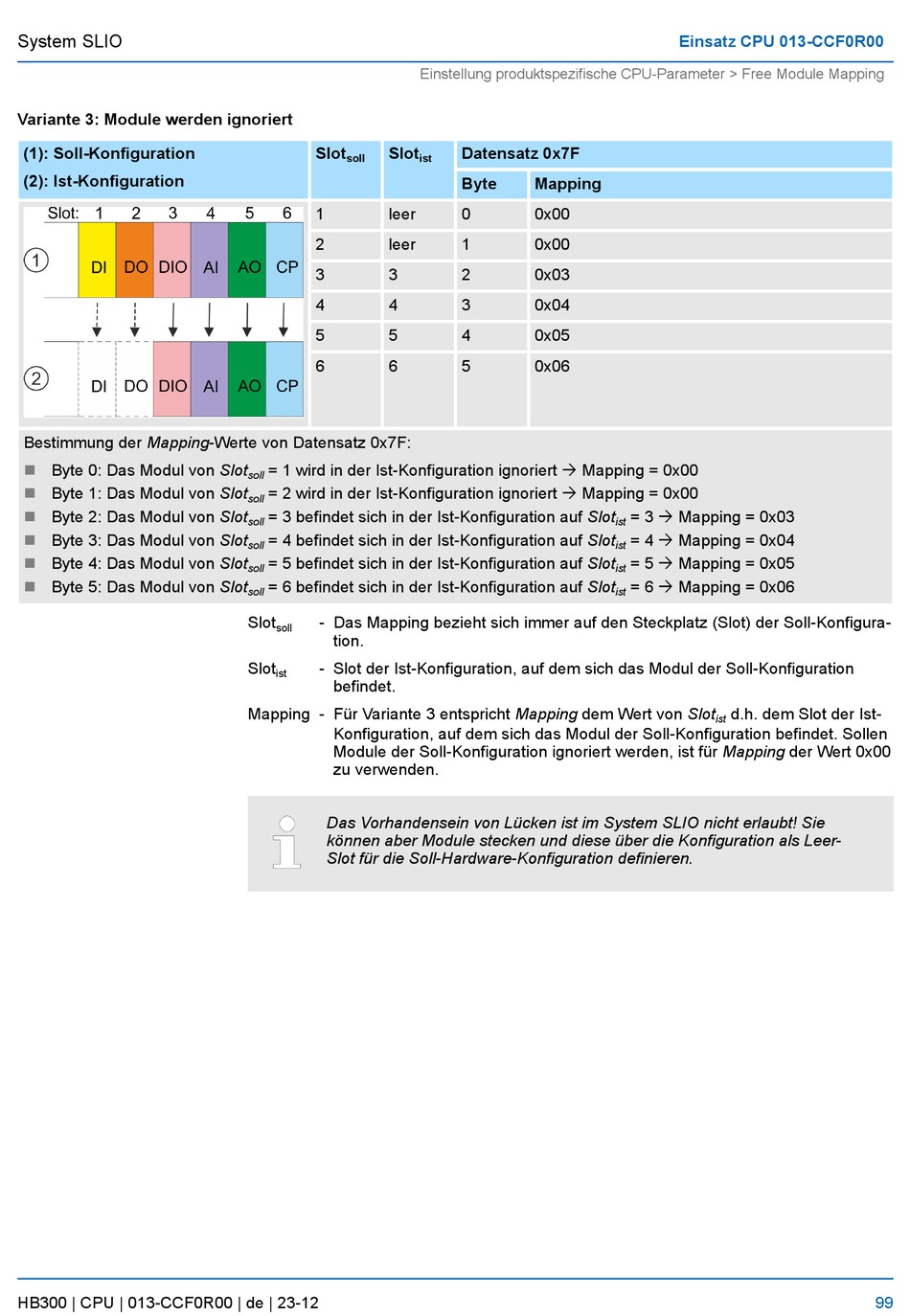

Variante 3: Module werden ignoriert
(1): Soll-Konfiguration
(2): Ist-Konfiguration
Bestimmung der Mapping-Werte von Datensatz 0x7F:
n Byte 0: Das Modul von Slot
n Byte 1: Das Modul von Slot
Byte 2: Das Modul von Slot
n
n Byte 3: Das Modul von Slot
n Byte 4: Das Modul von Slot
n Byte 5: Das Modul von Slot
HB300 | CPU | 013-CCF0R00 | de | 23-12
Slot Slot
soll ist
1 leer
2 leer
3 3
4 4
5 5
6 6
= 1 wird in der Ist-Konfiguration ignoriert à Mapping = 0x00
soll
= 2 wird in der Ist-Konfiguration ignoriert à Mapping = 0x00
soll
= 3 befindet sich in der Ist-Konfiguration auf Slot
soll
= 4 befindet sich in der Ist-Konfiguration auf Slot
soll
= 5 befindet sich in der Ist-Konfiguration auf Slot
soll
= 6 befindet sich in der Ist-Konfiguration auf Slot
soll
Slot - Das Mapping bezieht sich immer auf den Steckplatz (Slot) der Soll-Konfigura-
soll
tion.
Slot - Slot der Ist-Konfiguration, auf dem sich das Modul der Soll-Konfiguration
ist
befindet.
Mapping - Für Variante 3 entspricht Mapping dem Wert von Slot
Konfiguration, auf dem sich das Modul der Soll-Konfiguration befindet. Sollen
Module der Soll-Konfiguration ignoriert werden, ist für Mapping der Wert 0x00
zu verwenden.
Das Vorhandensein von Lücken ist im System SLIO nicht erlaubt! Sie
können aber Module stecken und diese über die Konfiguration als Leer-
Slot für die Soll-Hardware-Konfiguration definieren.
Einstellung produktspezifische CPU-Parameter > Free Module Mapping
Datensatz 0x7F
Byte Mapping
0 0x00
1 0x00
2 0x03
3 0x04
4 0x05
5 0x06
Einsatz CPU 013-CCF0R00
= 3 à Mapping = 0x03
ist
= 4 à Mapping = 0x04
ist
= 5 à Mapping = 0x05
ist
= 6 à Mapping = 0x06
ist
d.h. dem Slot der Ist-
ist
