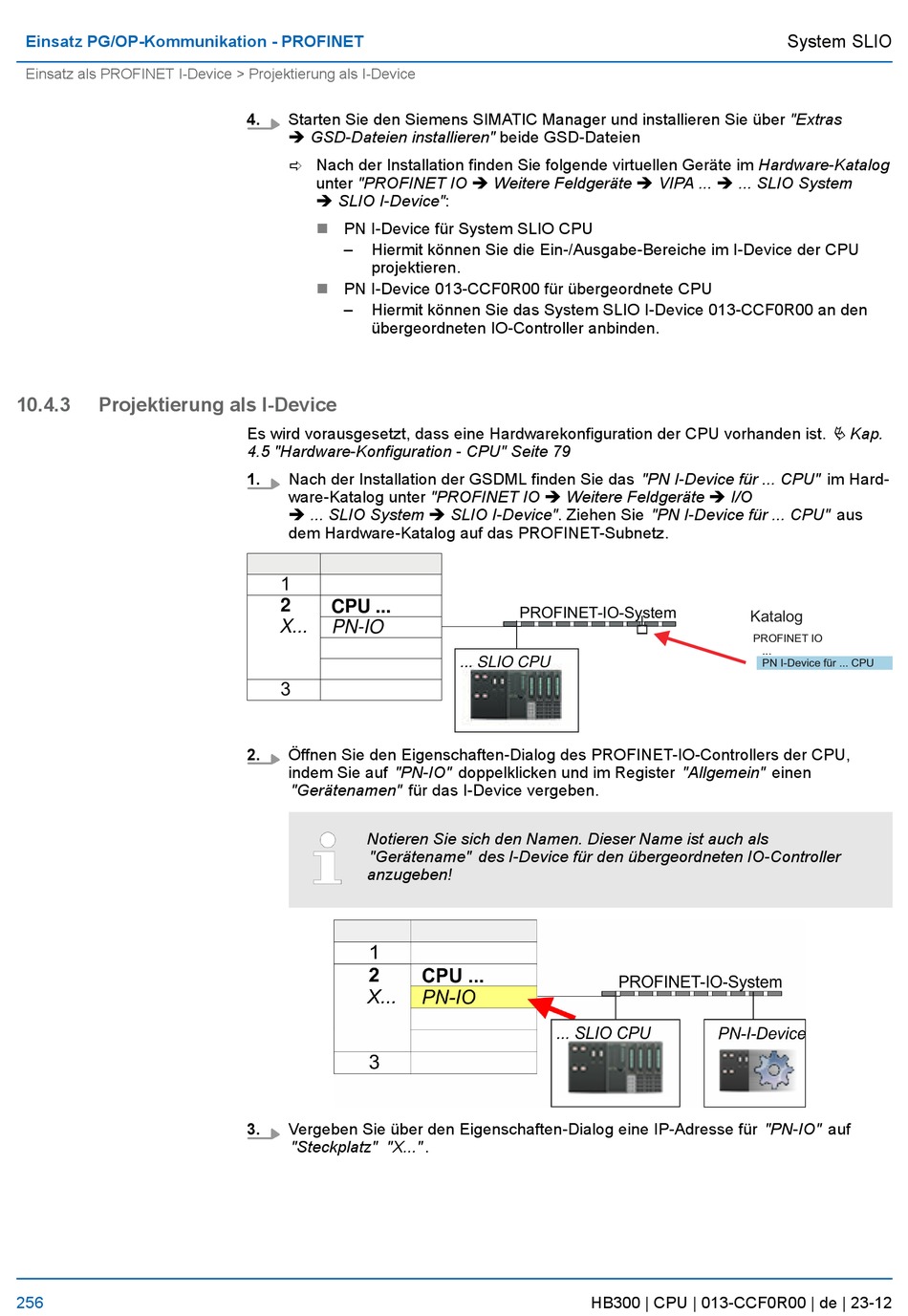

Projektierung Als I-Device - YASKAWA SPEED7 CPU 013C Handbuch

Einsatz PG/OP-Kommunikation - PROFINET
Einsatz als PROFINET I-Device > Projektierung als I-Device
10.4.3

Projektierung als I-Device

256
4. Starten Sie den Siemens SIMATIC Manager und installieren Sie über "Extras
è GSD-Dateien installieren" beide GSD-Dateien
ð Nach der Installation finden Sie folgende virtuellen Geräte im Hardware-Katalog
unter "PROFINET IO è Weitere Feldgeräte è VIPA ... è ... SLIO System
è SLIO I-Device":
n PN I-Device für System SLIO CPU
– Hiermit können Sie die Ein-/Ausgabe-Bereiche im I-Device der CPU
projektieren.
PN I-Device 013-CCF0R00 für übergeordnete CPU
n
– Hiermit können Sie das System SLIO I-Device 013-CCF0R00 an den
übergeordneten IO-Controller anbinden.
Es wird vorausgesetzt, dass eine Hardwarekonfiguration der CPU vorhanden ist.
4.5 "Hardware-Konfiguration - CPU" Seite 79
1. Nach der Installation der GSDML finden Sie das "PN I-Device für ... CPU" im Hard-
ware-Katalog unter "PROFINET IO è Weitere Feldgeräte è I/O
è ... SLIO System è SLIO I-Device". Ziehen Sie "PN I-Device für ... CPU" aus
dem Hardware-Katalog auf das PROFINET-Subnetz.
1
2
CPU ...
X...
PN-IO
3
2. Öffnen Sie den Eigenschaften-Dialog des PROFINET-IO-Controllers der CPU,
indem Sie auf "PN-IO" doppelklicken und im Register "Allgemein" einen
"Gerätenamen" für das I-Device vergeben.
Notieren Sie sich den Namen. Dieser Name ist auch als
"Gerätename" des I-Device für den übergeordneten IO-Controller
anzugeben!
3. Vergeben Sie über den Eigenschaften-Dialog eine IP-Adresse für "PN-IO" auf
"Steckplatz" "X..." .
PROFINET-IO-System
... SLIO CPU
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
Ä Kap.
Katalog
PROFINET IO
...
PN I-Device für ... CPU
