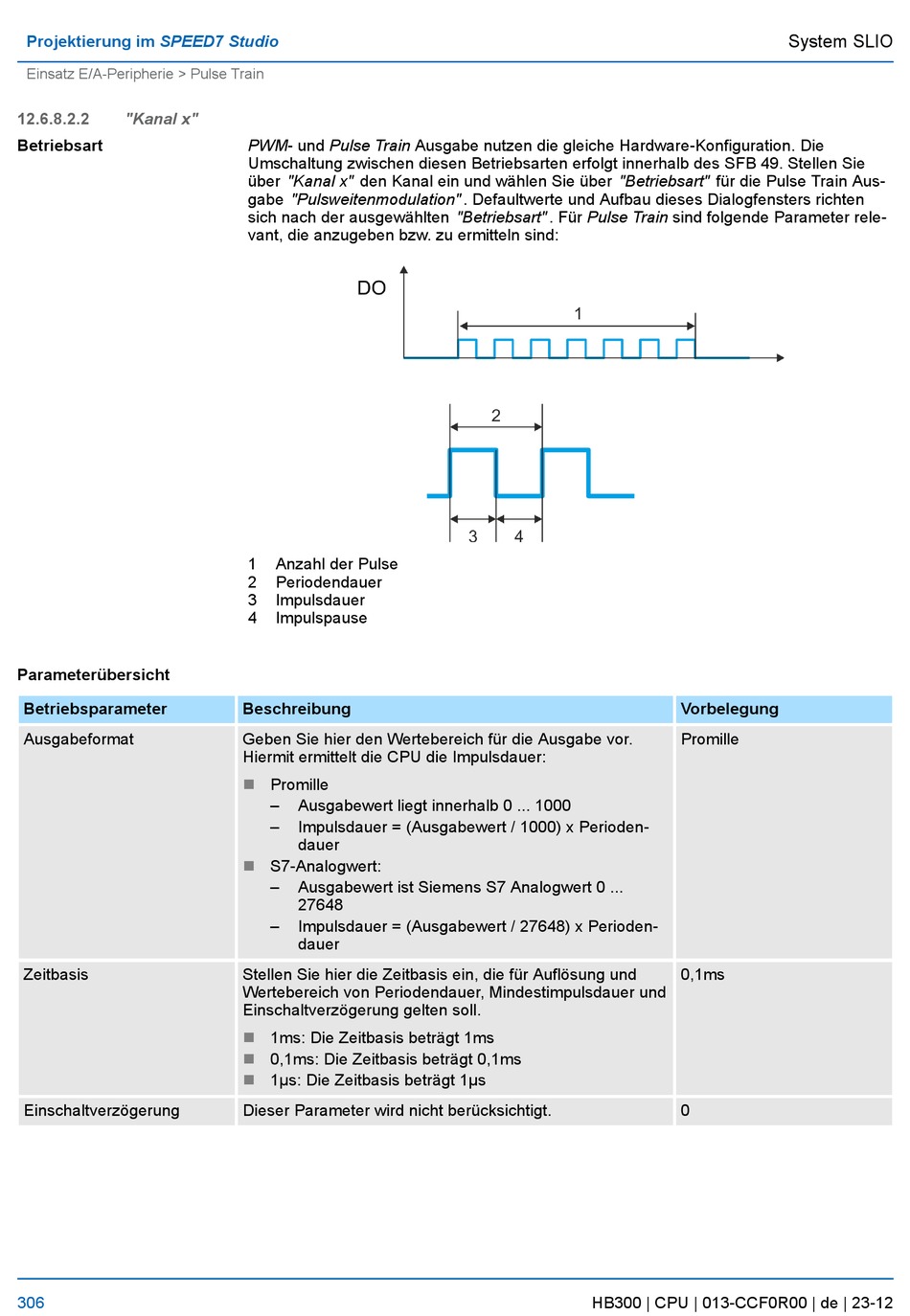

YASKAWA SPEED7 CPU 013C Handbuch Seite 306

Projektierung im SPEED7 Studio
Einsatz E/A-Peripherie > Pulse Train
12.6.8.2.2 "Kanal x"
Betriebsart
Parameterübersicht
Betriebsparameter
Ausgabeformat
Zeitbasis
Einschaltverzögerung
306
PWM- und Pulse Train Ausgabe nutzen die gleiche Hardware-Konfiguration. Die
Umschaltung zwischen diesen Betriebsarten erfolgt innerhalb des SFB 49. Stellen Sie
über "Kanal x" den Kanal ein und wählen Sie über "Betriebsart" für die Pulse Train Aus-
gabe "Pulsweitenmodulation" . Defaultwerte und Aufbau dieses Dialogfensters richten
sich nach der ausgewählten "Betriebsart" . Für Pulse Train sind folgende Parameter rele-
vant, die anzugeben bzw. zu ermitteln sind:
1 Anzahl der Pulse
2 Periodendauer
3 Impulsdauer
4 Impulspause
Beschreibung
Geben Sie hier den Wertebereich für die Ausgabe vor.
Hiermit ermittelt die CPU die Impulsdauer:
n Promille
– Ausgabewert liegt innerhalb 0 ... 1000
– Impulsdauer = (Ausgabewert / 1000) x Perioden-
dauer
n S7-Analogwert:
– Ausgabewert ist Siemens S7 Analogwert 0 ...
27648
– Impulsdauer = (Ausgabewert / 27648) x Perioden-
dauer
Stellen Sie hier die Zeitbasis ein, die für Auflösung und
Wertebereich von Periodendauer, Mindestimpulsdauer und
Einschaltverzögerung gelten soll.
n 1ms: Die Zeitbasis beträgt 1ms
n 0,1ms: Die Zeitbasis beträgt 0,1ms
n 1µs: Die Zeitbasis beträgt 1µs
Dieser Parameter wird nicht berücksichtigt.
Vorbelegung
Promille
0,1ms
0
