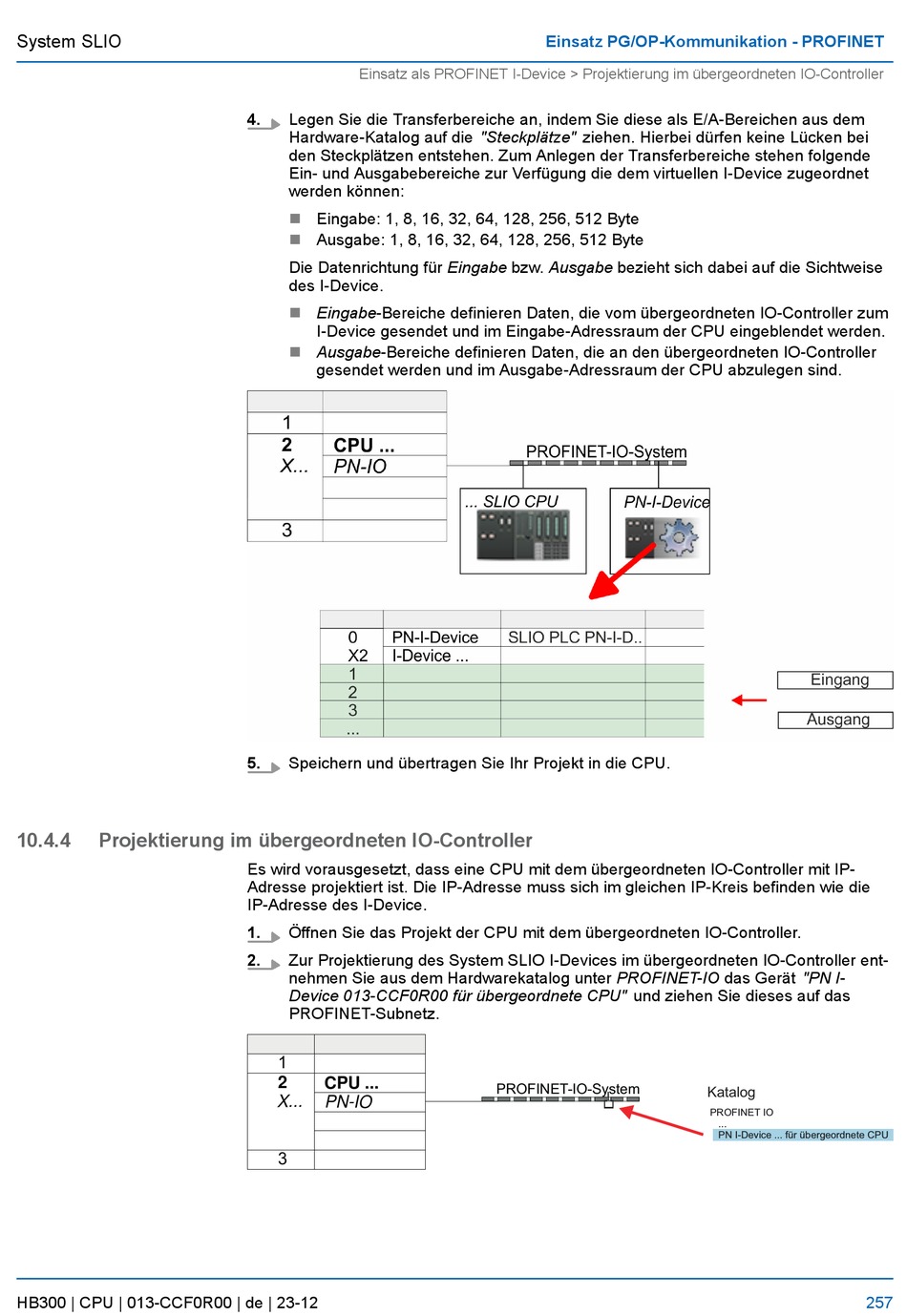

10.4.4 Projektierung im übergeordneten IO-Controller
HB300 | CPU | 013-CCF0R00 | de | 23-12
Einsatz als PROFINET I-Device > Projektierung im übergeordneten IO-Controller
4. Legen Sie die Transferbereiche an, indem Sie diese als E/A-Bereichen aus dem
Hardware-Katalog auf die "Steckplätze" ziehen. Hierbei dürfen keine Lücken bei
den Steckplätzen entstehen. Zum Anlegen der Transferbereiche stehen folgende
Ein- und Ausgabebereiche zur Verfügung die dem virtuellen I-Device zugeordnet
werden können:
n Eingabe: 1, 8, 16, 32, 64, 128, 256, 512 Byte
Ausgabe: 1, 8, 16, 32, 64, 128, 256, 512 Byte
n
Die Datenrichtung für Eingabe bzw. Ausgabe bezieht sich dabei auf die Sichtweise
des I-Device.
n Eingabe-Bereiche definieren Daten, die vom übergeordneten IO-Controller zum
I-Device gesendet und im Eingabe-Adressraum der CPU eingeblendet werden.
n Ausgabe-Bereiche definieren Daten, die an den übergeordneten IO-Controller
gesendet werden und im Ausgabe-Adressraum der CPU abzulegen sind.
5. Speichern und übertragen Sie Ihr Projekt in die CPU.
Es wird vorausgesetzt, dass eine CPU mit dem übergeordneten IO-Controller mit IP-
Adresse projektiert ist. Die IP-Adresse muss sich im gleichen IP-Kreis befinden wie die
IP-Adresse des I-Device.
1. Öffnen Sie das Projekt der CPU mit dem übergeordneten IO-Controller.
2. Zur Projektierung des System SLIO I-Devices im übergeordneten IO-Controller ent-
nehmen Sie aus dem Hardwarekatalog unter PROFINET-IO das Gerät "PN I-
Device 013-CCF0R00 für übergeordnete CPU" und ziehen Sie dieses auf das
PROFINET-Subnetz.
1
2
CPU ...
X...
PN-IO
3
Einsatz PG/OP-Kommunikation - PROFINET
PROFINET-IO-System
Katalog
PROFINET IO
...
PN I-Device ... für übergeordnete CPU
