System SLIO
12.3

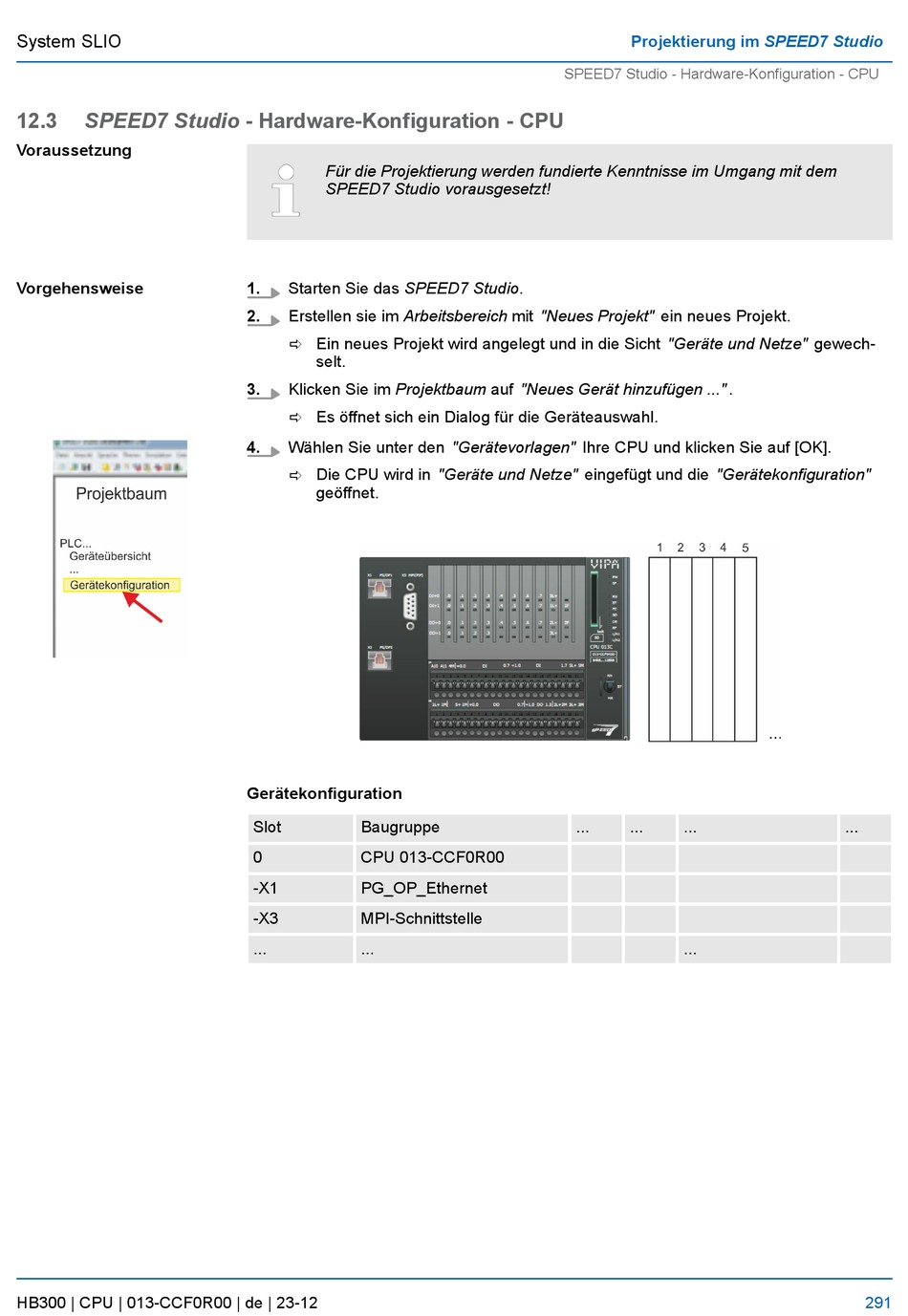

SPEED7 Studio - Hardware-Konfiguration - CPU
Voraussetzung
Vorgehensweise
HB300 | CPU | 013-CCF0R00 | de | 23-12
Für die Projektierung werden fundierte Kenntnisse im Umgang mit dem
SPEED7 Studio vorausgesetzt!
1.
Starten Sie das SPEED7 Studio.
2.
Erstellen sie im Arbeitsbereich mit "Neues Projekt" ein neues Projekt.
ð Ein neues Projekt wird angelegt und in die Sicht "Geräte und Netze" gewech-
selt.
3.
Klicken Sie im Projektbaum auf "Neues Gerät hinzufügen ..." .
ð Es öffnet sich ein Dialog für die Geräteauswahl.
4.
Wählen Sie unter den "Gerätevorlagen" Ihre CPU und klicken Sie auf [OK].
ð Die CPU wird in "Geräte und Netze" eingefügt und die "Gerätekonfiguration"
geöffnet.
Gerätekonfiguration
Slot
Baugruppe
0
CPU 013-CCF0R00
-X1
PG_OP_Ethernet
-X3
MPI-Schnittstelle
...
...
Projektierung im SPEED7 Studio
SPEED7 Studio - Hardware-Konfiguration - CPU
...
...
...
...
...
291
