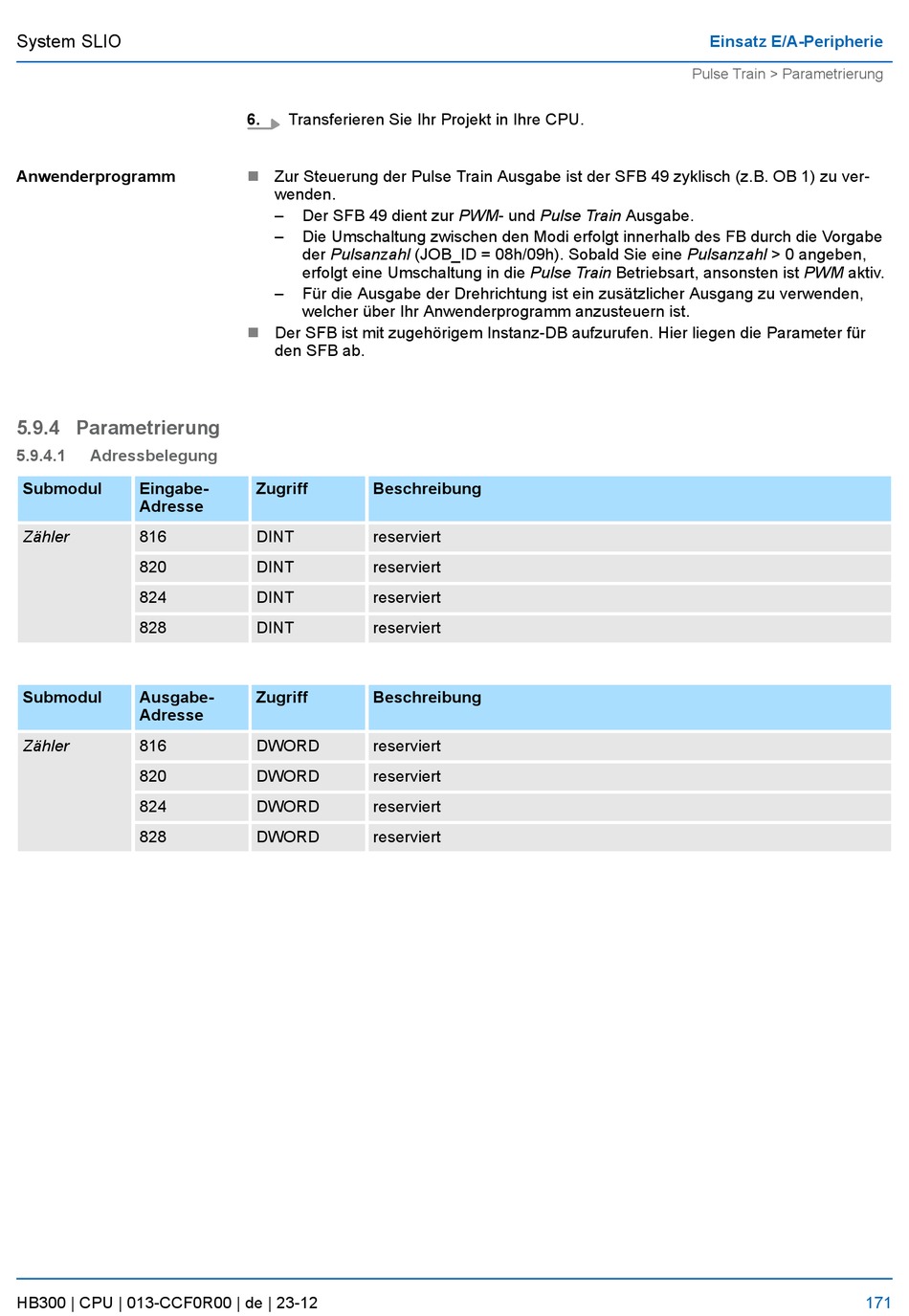

System SLIO
Anwenderprogramm

5.9.4 Parametrierung

5.9.4.1
Adressbelegung
Submodul
Eingabe-
Adresse
Zähler
816
820
824
828
Submodul
Ausgabe-
Adresse
Zähler
816
820
824
828
HB300 | CPU | 013-CCF0R00 | de | 23-12
6.
Transferieren Sie Ihr Projekt in Ihre CPU.
n
Zur Steuerung der Pulse Train Ausgabe ist der SFB 49 zyklisch (z.B. OB 1) zu ver-
wenden.
Der SFB 49 dient zur PWM- und Pulse Train Ausgabe.
Die Umschaltung zwischen den Modi erfolgt innerhalb des FB durch die Vorgabe
der Pulsanzahl (JOB_ID = 08h/09h). Sobald Sie eine Pulsanzahl > 0 angeben,
erfolgt eine Umschaltung in die Pulse Train Betriebsart, ansonsten ist PWM aktiv.
Für die Ausgabe der Drehrichtung ist ein zusätzlicher Ausgang zu verwenden,
welcher über Ihr Anwenderprogramm anzusteuern ist.
n
Der SFB ist mit zugehörigem Instanz-DB aufzurufen. Hier liegen die Parameter für
den SFB ab.
Zugriff
Beschreibung
DINT
reserviert
DINT
reserviert
DINT
reserviert
DINT
reserviert
Zugriff
Beschreibung
DWORD
reserviert
DWORD
reserviert
DWORD
reserviert
DWORD
reserviert
Einsatz E/A-Peripherie
Pulse Train > Parametrierung
171
