Einsatz CPU 013-CCF0R00
Hardware-Konfiguration - Ethernet-PG/OP-Kanal > IP-Adress-Parameter in Projekt übernehmen
86
Die Projektierung erfolgt nach folgender Vorgehensweise:
1. Öffnen Sie den Siemens Hardware-Konfigurator und projektieren Sie, wenn nicht
schon geschehen, die Siemens CPU 314C-2 PN/DP (314-6EH04-0AB0 V3.3).

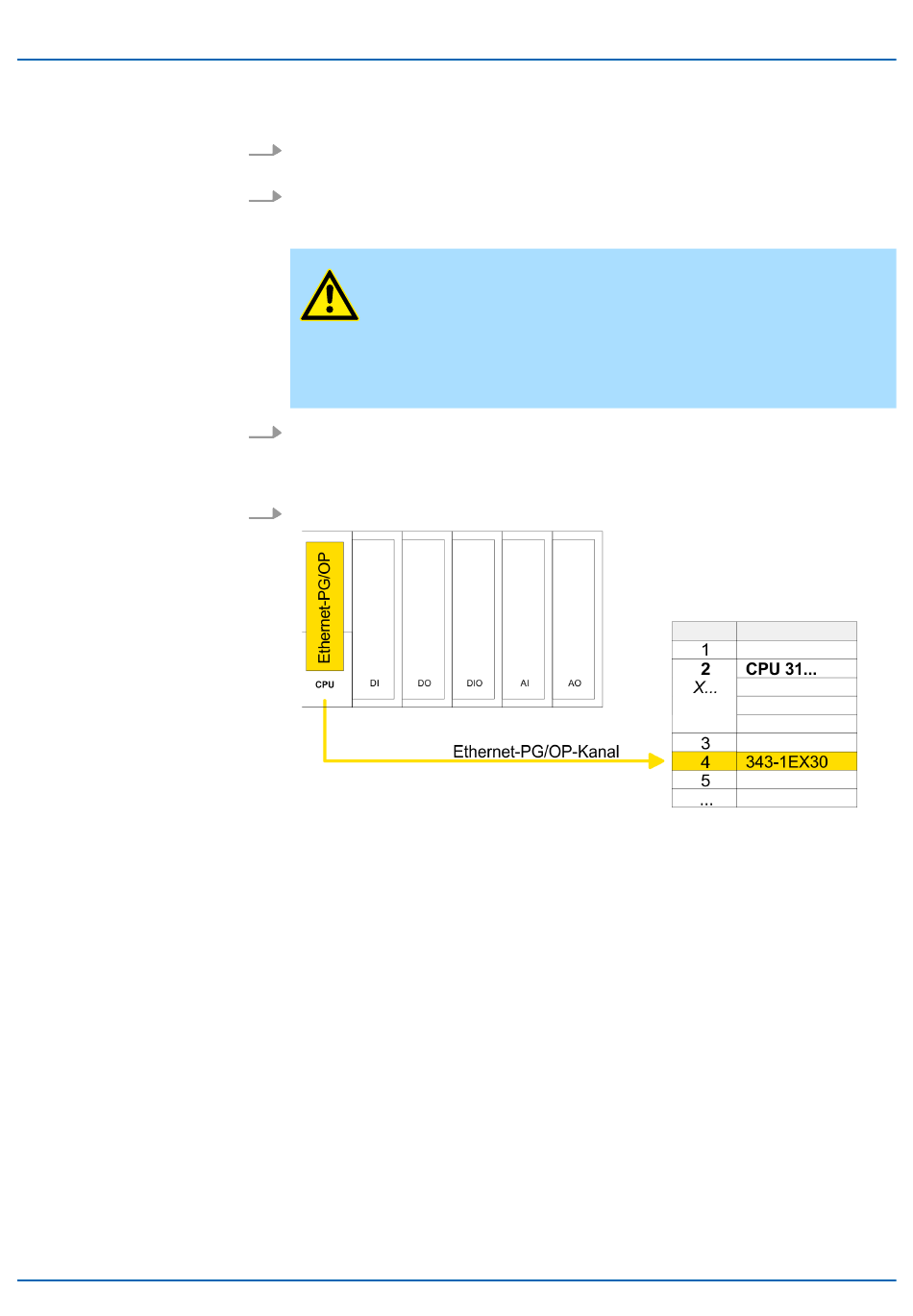

2. Platzieren Sie für den Ethernet-PG/OP-Kanal auf Steckplatz 4 den Siemens CP
343-1 (SIMATIC 300 \ CP 300 \ Industrial Ethernet \CP 343-1 \ 6GK7 343-1EX30
0XE0 V3.0).
VORSICHT!
Bitte konfigurieren Sie die Diagnoseadressen des CP343-1EX30 für
"PN-IO" , "Port1" und "Port2" so, dass sich keine Überschnei-
dungen im Peripherie-Eingabebereich ergeben. Ansonsten kann
Ihre CPU nicht anlaufen und Sie erhalten den Diagnoseeintrag
0xE904. Diese Adressüberschneidungen werden vom Siemens
SIMATIC Manager nicht erkannt.
3. Öffnen Sie durch Doppelklick auf "PN-IO" des CP 343-1EX30 den Eigenschaften-
Dialog und geben Sie für den CP unter "Eigenschaften" die zuvor zugewiesenen
IP-Adress-Daten und ein Subnetz an. Ohne Subnetz-Zuordnung werden die IP-
Adress-Daten nicht übernommen.
4. Übertragen Sie Ihr Projekt.
1 Ethernet-PG/OP-Kanal
