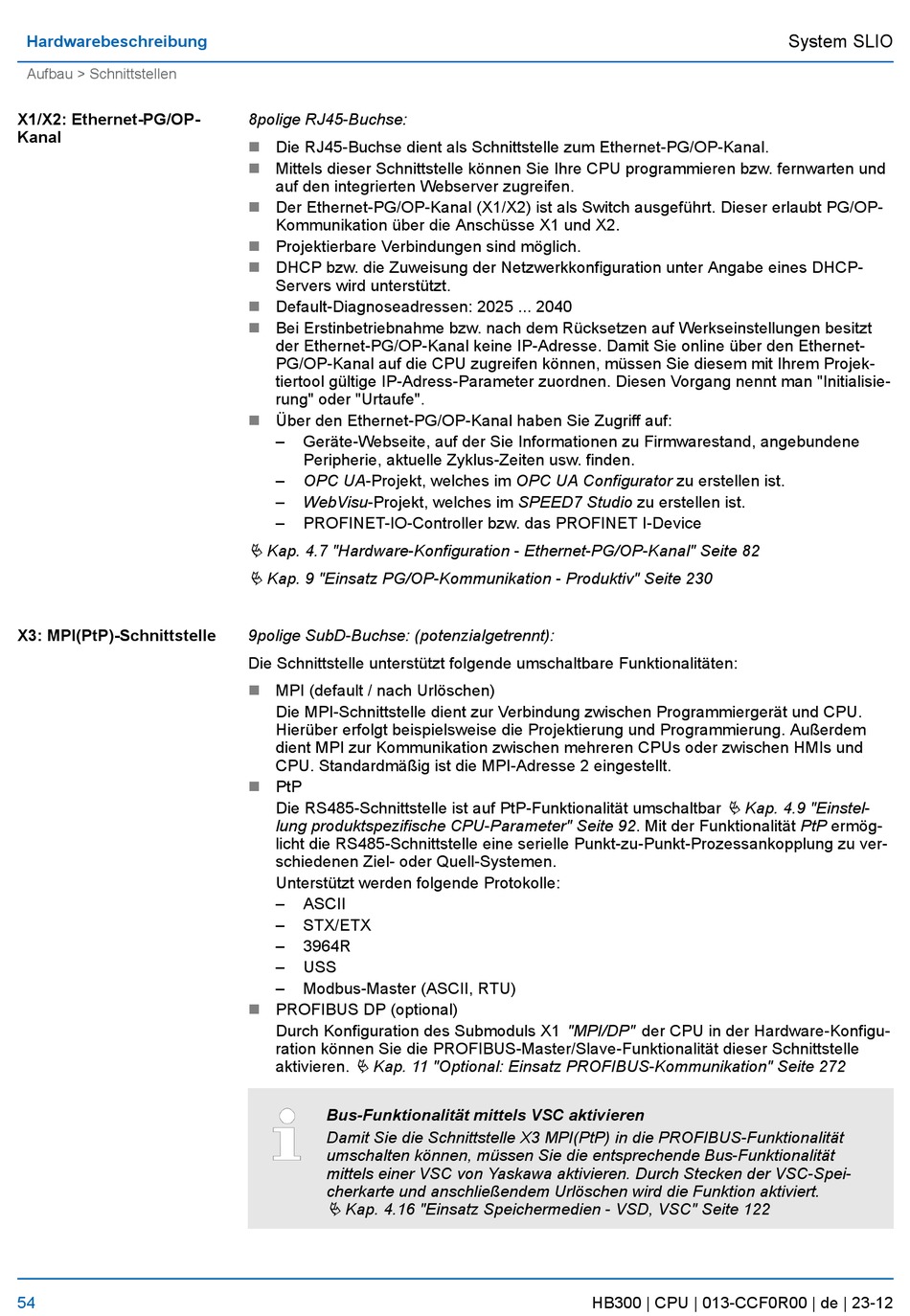

Hardwarebeschreibung
Aufbau > Schnittstellen
X1/X2: Ethernet-PG/OP-
Kanal
X3: MPI(PtP)-Schnittstelle
54
8polige RJ45-Buchse:
n Die RJ45-Buchse dient als Schnittstelle zum Ethernet-PG/OP-Kanal.
n Mittels dieser Schnittstelle können Sie Ihre CPU programmieren bzw. fernwarten und
auf den integrierten Webserver zugreifen.
Der Ethernet-PG/OP-Kanal (X1/X2) ist als Switch ausgeführt. Dieser erlaubt PG/OP-
n
Kommunikation über die Anschüsse X1 und X2.
n Projektierbare Verbindungen sind möglich.
n DHCP bzw. die Zuweisung der Netzwerkkonfiguration unter Angabe eines DHCP-
Servers wird unterstützt.
n Default-Diagnoseadressen: 2025 ... 2040
n Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt
der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online über den Ethernet-
PG/OP-Kanal auf die CPU zugreifen können, müssen Sie diesem mit Ihrem Projek-
tiertool gültige IP-Adress-Parameter zuordnen. Diesen Vorgang nennt man "Initialisie-
rung" oder "Urtaufe".
n Über den Ethernet-PG/OP-Kanal haben Sie Zugriff auf:
– Geräte-Webseite, auf der Sie Informationen zu Firmwarestand, angebundene
Peripherie, aktuelle Zyklus-Zeiten usw. finden.
– OPC UA-Projekt, welches im OPC UA Configurator zu erstellen ist.
– WebVisu-Projekt, welches im SPEED7 Studio zu erstellen ist.
– PROFINET-IO-Controller bzw. das PROFINET I-Device
Ä Kap. 4.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 82
Ä Kap. 9 "Einsatz PG/OP-Kommunikation - Produktiv" Seite 230
9polige SubD-Buchse: (potenzialgetrennt):
Die Schnittstelle unterstützt folgende umschaltbare Funktionalitäten:
n MPI (default / nach Urlöschen)
Die MPI-Schnittstelle dient zur Verbindung zwischen Programmiergerät und CPU.
Hierüber erfolgt beispielsweise die Projektierung und Programmierung. Außerdem
dient MPI zur Kommunikation zwischen mehreren CPUs oder zwischen HMIs und
CPU. Standardmäßig ist die MPI-Adresse 2 eingestellt.
n PtP
Die RS485-Schnittstelle ist auf PtP-Funktionalität umschaltbar
lung produktspezifische CPU-Parameter" Seite 92. Mit der Funktionalität PtP ermög-
licht die RS485-Schnittstelle eine serielle Punkt-zu-Punkt-Prozessankopplung zu ver-
schiedenen Ziel- oder Quell-Systemen.
Unterstützt werden folgende Protokolle:
– ASCII
– STX/ETX
– 3964R
– USS
– Modbus-Master (ASCII, RTU)
n PROFIBUS DP (optional)
Durch Konfiguration des Submoduls X1 "MPI/DP" der CPU in der Hardware-Konfigu-
ration können Sie die PROFIBUS-Master/Slave-Funktionalität dieser Schnittstelle
Ä Kap. 11 "Optional: Einsatz PROFIBUS-Kommunikation" Seite 272
aktivieren.
Bus-Funktionalität mittels VSC aktivieren
Damit Sie die Schnittstelle X3 MPI(PtP) in die PROFIBUS-Funktionalität
umschalten können, müssen Sie die entsprechende Bus-Funktionalität
mittels einer VSC von Yaskawa aktivieren. Durch Stecken der VSC-Spei-
cherkarte und anschließendem Urlöschen wird die Funktion aktiviert.
Ä Kap. 4.16 "Einsatz Speichermedien - VSD, VSC" Seite 122
Ä Kap. 4.9 "Einstel-
