System SLIO
HB300 | CPU | 013-CCF0R00 | de | 23-12

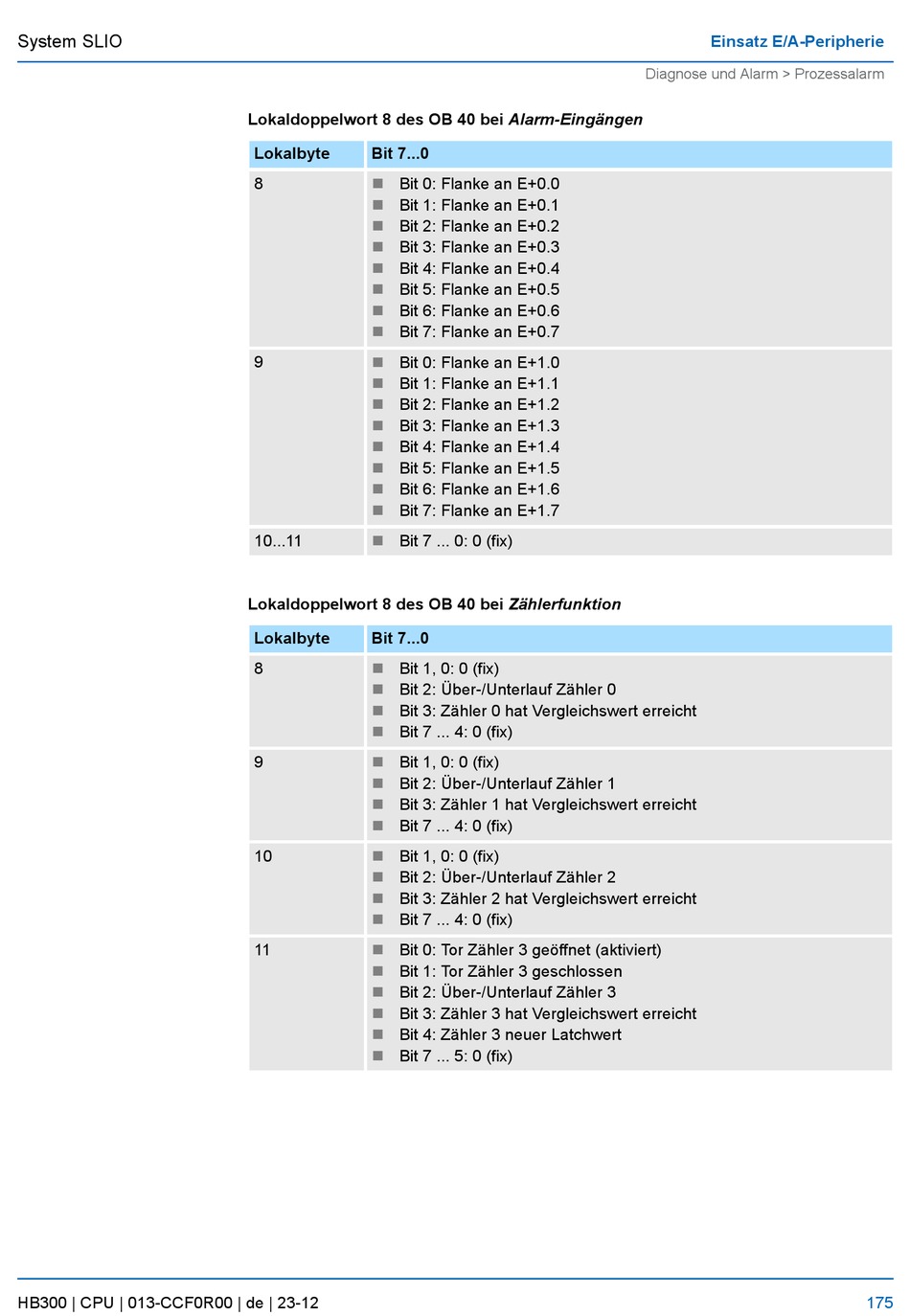

Lokaldoppelwort 8 des OB 40 bei Alarm-Eingängen
Lokalbyte
Bit 7...0
8
n
Bit 0: Flanke an E+0.0
n
Bit 1: Flanke an E+0.1
n
Bit 2: Flanke an E+0.2
n
Bit 3: Flanke an E+0.3
n
Bit 4: Flanke an E+0.4
n
Bit 5: Flanke an E+0.5
n
Bit 6: Flanke an E+0.6
Bit 7: Flanke an E+0.7
n
9
n
Bit 0: Flanke an E+1.0
n
Bit 1: Flanke an E+1.1
n
Bit 2: Flanke an E+1.2
Bit 3: Flanke an E+1.3
n
n
Bit 4: Flanke an E+1.4
n
Bit 5: Flanke an E+1.5
n
Bit 6: Flanke an E+1.6
n
Bit 7: Flanke an E+1.7
10...11
Bit 7 ... 0: 0 (fix)
n
Lokaldoppelwort 8 des OB 40 bei Zählerfunktion
Lokalbyte
Bit 7...0
8
Bit 1, 0: 0 (fix)
n
n
Bit 2: Über-/Unterlauf Zähler 0
n
Bit 3: Zähler 0 hat Vergleichswert erreicht
n
Bit 7 ... 4: 0 (fix)
9
Bit 1, 0: 0 (fix)
n
n
Bit 2: Über-/Unterlauf Zähler 1
n
Bit 3: Zähler 1 hat Vergleichswert erreicht
n
Bit 7 ... 4: 0 (fix)
10
Bit 1, 0: 0 (fix)
n
n
Bit 2: Über-/Unterlauf Zähler 2
n
Bit 3: Zähler 2 hat Vergleichswert erreicht
n
Bit 7 ... 4: 0 (fix)
11
Bit 0: Tor Zähler 3 geöffnet (aktiviert)
n
n
Bit 1: Tor Zähler 3 geschlossen
n
Bit 2: Über-/Unterlauf Zähler 3
n
Bit 3: Zähler 3 hat Vergleichswert erreicht
n
Bit 4: Zähler 3 neuer Latchwert
n
Bit 7 ... 5: 0 (fix)
Einsatz E/A-Peripherie
Diagnose und Alarm > Prozessalarm
175
