Einsatz E/A-Peripherie
Zählen > Zählerbetriebsarten

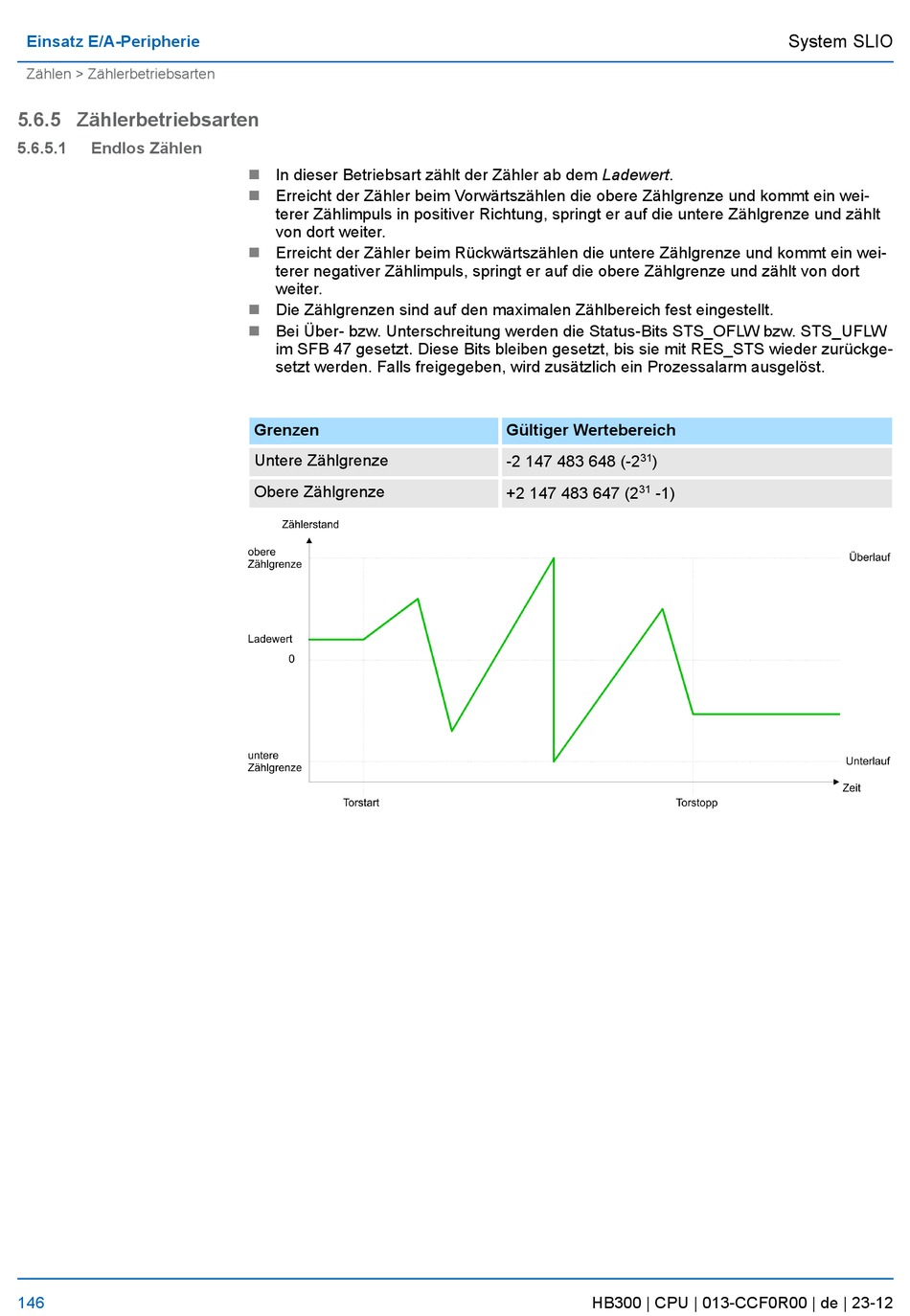

5.6.5 Zählerbetriebsarten
5.6.5.1
Endlos Zählen
146
In dieser Betriebsart zählt der Zähler ab dem Ladewert.
n
n
Erreicht der Zähler beim Vorwärtszählen die obere Zählgrenze und kommt ein wei-
terer Zählimpuls in positiver Richtung, springt er auf die untere Zählgrenze und zählt
von dort weiter.
n
Erreicht der Zähler beim Rückwärtszählen die untere Zählgrenze und kommt ein wei-
terer negativer Zählimpuls, springt er auf die obere Zählgrenze und zählt von dort
weiter.
Die Zählgrenzen sind auf den maximalen Zählbereich fest eingestellt.
n
n
Bei Über- bzw. Unterschreitung werden die Status-Bits STS_OFLW bzw. STS_UFLW
im SFB 47 gesetzt. Diese Bits bleiben gesetzt, bis sie mit RES_STS wieder zurückge-
setzt werden. Falls freigegeben, wird zusätzlich ein Prozessalarm ausgelöst.
Grenzen
Untere Zählgrenze
Obere Zählgrenze
Gültiger Wertebereich
31
-2 147 483 648 (-2
)
31
+2 147 483 647 (2
-1)
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
