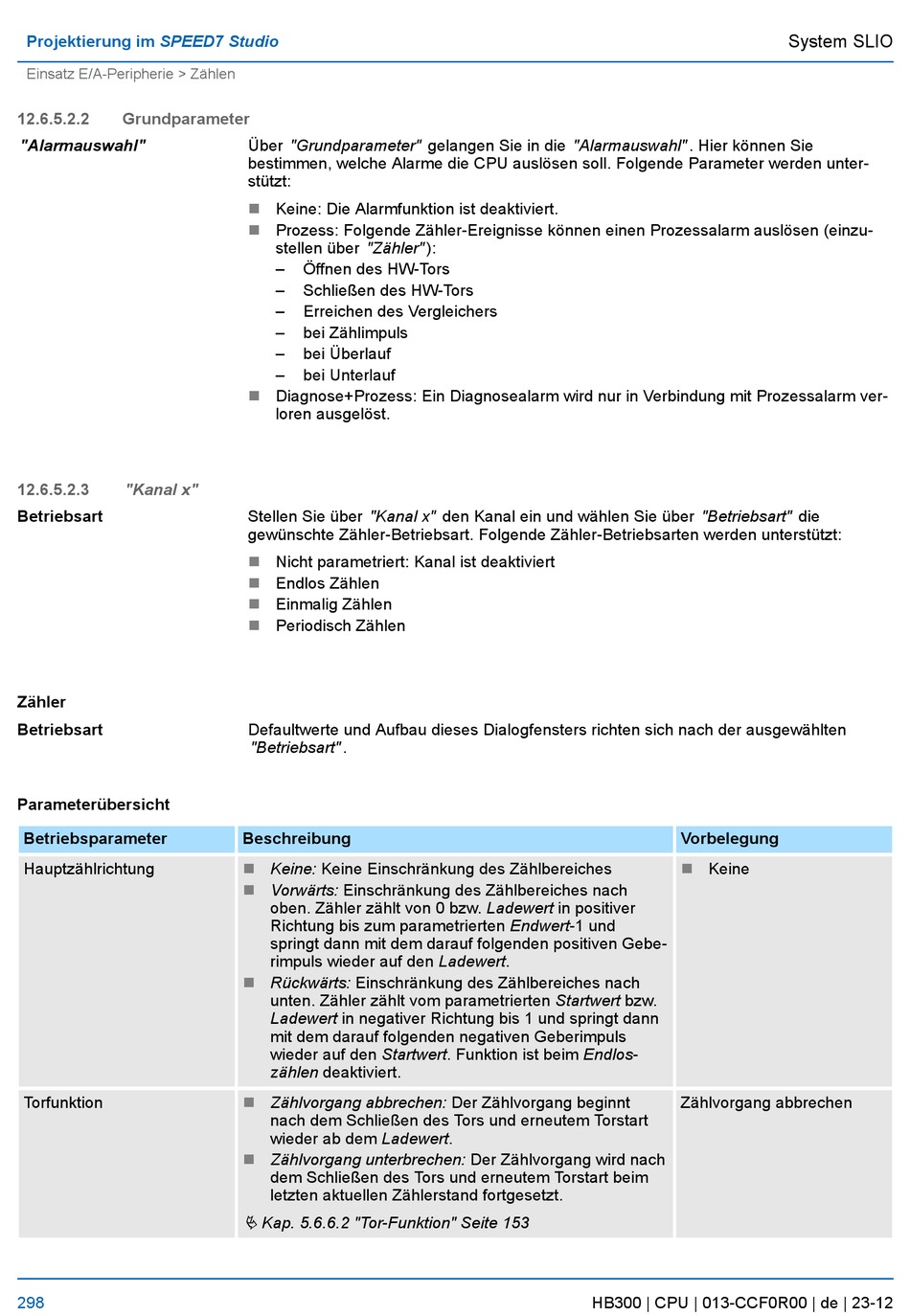

Projektierung im SPEED7 Studio
Einsatz E/A-Peripherie > Zählen
12.6.5.2.2
Grundparameter
"Alarmauswahl"
12.6.5.2.3
"Kanal x"
Betriebsart
Zähler
Betriebsart
Parameterübersicht
Betriebsparameter
Hauptzählrichtung
Torfunktion
298
Über "Grundparameter" gelangen Sie in die "Alarmauswahl" . Hier können Sie
bestimmen, welche Alarme die CPU auslösen soll. Folgende Parameter werden unter-
stützt:
n
Keine: Die Alarmfunktion ist deaktiviert.
n
Prozess: Folgende Zähler-Ereignisse können einen Prozessalarm auslösen (einzu-
stellen über "Zähler" ):
–
Öffnen des HW-Tors
–
Schließen des HW-Tors
–
Erreichen des Vergleichers
–
bei Zählimpuls
–
bei Überlauf
–
bei Unterlauf
Diagnose+Prozess: Ein Diagnosealarm wird nur in Verbindung mit Prozessalarm ver-
n
loren ausgelöst.
Stellen Sie über "Kanal x" den Kanal ein und wählen Sie über "Betriebsart" die
gewünschte Zähler-Betriebsart. Folgende Zähler-Betriebsarten werden unterstützt:
n
Nicht parametriert: Kanal ist deaktiviert
n
Endlos Zählen
n
Einmalig Zählen
n
Periodisch Zählen
Defaultwerte und Aufbau dieses Dialogfensters richten sich nach der ausgewählten
"Betriebsart" .
Beschreibung
n
Keine: Keine Einschränkung des Zählbereiches
n
Vorwärts: Einschränkung des Zählbereiches nach
oben. Zähler zählt von 0 bzw. Ladewert in positiver
Richtung bis zum parametrierten Endwert-1 und
springt dann mit dem darauf folgenden positiven Gebe-
rimpuls wieder auf den Ladewert.
n
Rückwärts: Einschränkung des Zählbereiches nach
unten. Zähler zählt vom parametrierten Startwert bzw.
Ladewert in negativer Richtung bis 1 und springt dann
mit dem darauf folgenden negativen Geberimpuls
wieder auf den Startwert. Funktion ist beim Endlos-
zählen deaktiviert.
n
Zählvorgang abbrechen: Der Zählvorgang beginnt
nach dem Schließen des Tors und erneutem Torstart
wieder ab dem Ladewert.
n
Zählvorgang unterbrechen: Der Zählvorgang wird nach
dem Schließen des Tors und erneutem Torstart beim
letzten aktuellen Zählerstand fortgesetzt.
Ä Kap. 5.6.6.2 "Tor-Funktion" Seite 153
Vorbelegung
n
Keine
Zählvorgang abbrechen
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
