Einsatz E/A-Peripherie
Frequenzmessung > Beschaltung

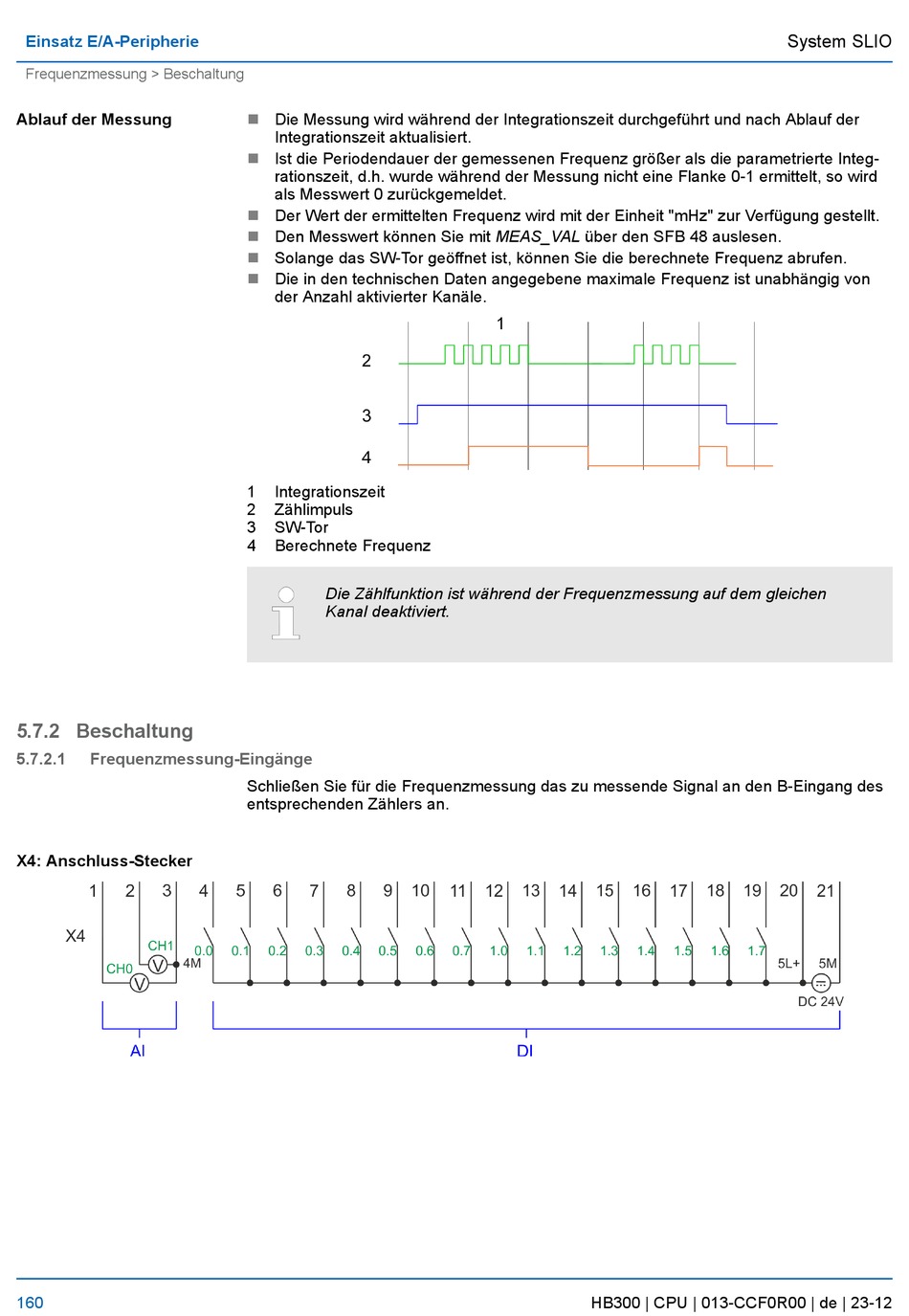

Ablauf der Messung
5.7.2 Beschaltung
5.7.2.1
Frequenzmessung-Eingänge
X4: Anschluss-Stecker
160
n
Die Messung wird während der Integrationszeit durchgeführt und nach Ablauf der
Integrationszeit aktualisiert.
n
Ist die Periodendauer der gemessenen Frequenz größer als die parametrierte Integ-
rationszeit, d.h. wurde während der Messung nicht eine Flanke 0-1 ermittelt, so wird
als Messwert 0 zurückgemeldet.
n
Der Wert der ermittelten Frequenz wird mit der Einheit "mHz" zur Verfügung gestellt.
n
Den Messwert können Sie mit MEAS_VAL über den SFB 48 auslesen.
n
Solange das SW-Tor geöffnet ist, können Sie die berechnete Frequenz abrufen.
n
Die in den technischen Daten angegebene maximale Frequenz ist unabhängig von
der Anzahl aktivierter Kanäle.
1
Integrationszeit
2
Zählimpuls
3
SW-Tor
4
Berechnete Frequenz
Die Zählfunktion ist während der Frequenzmessung auf dem gleichen
Kanal deaktiviert.
Schließen Sie für die Frequenzmessung das zu messende Signal an den B-Eingang des
entsprechenden Zählers an.
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
