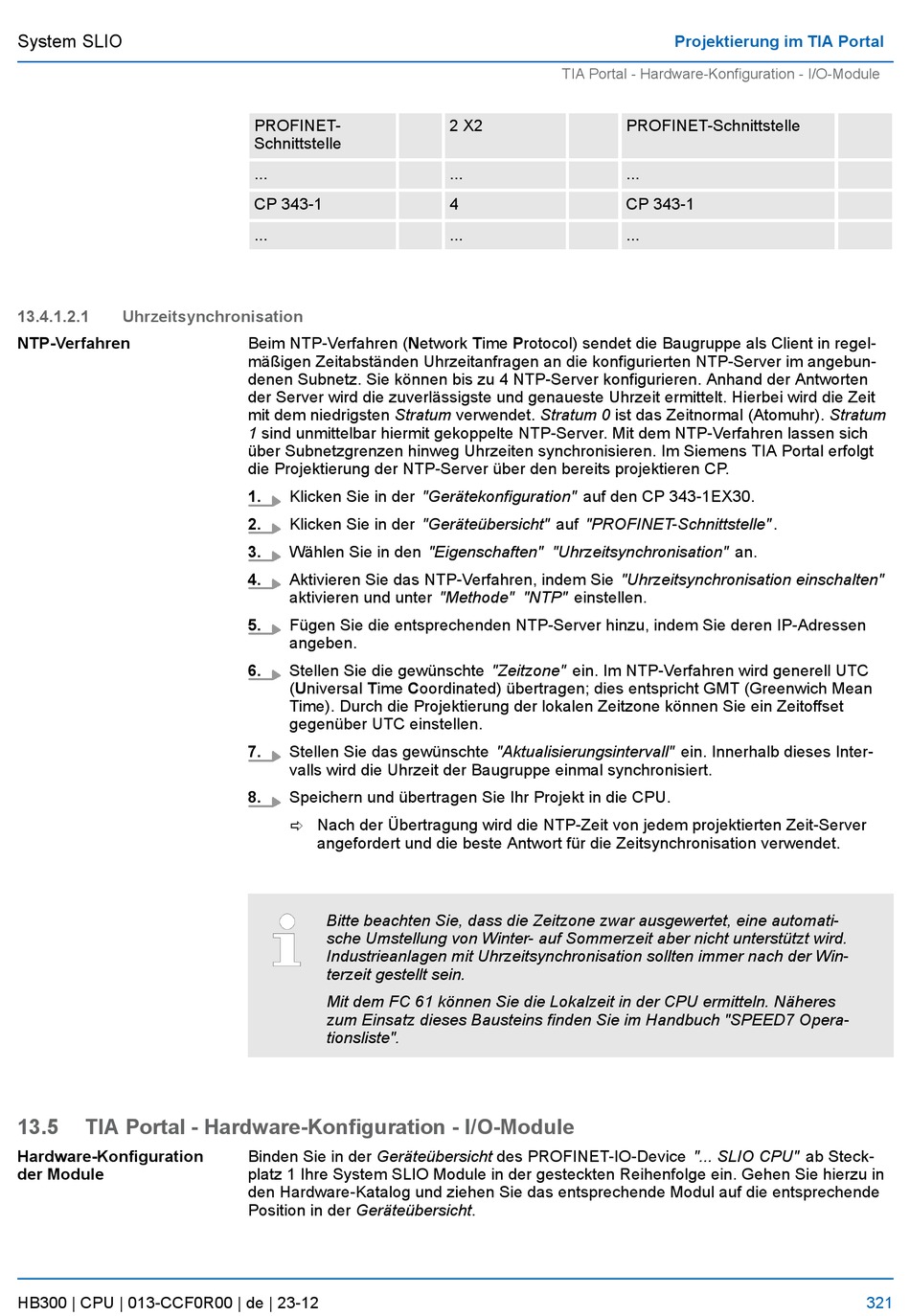

13.4.1.2.1 Uhrzeitsynchronisation
NTP-Verfahren
13.5

TIA Portal - Hardware-Konfiguration - I/O-Module

Hardware-Konfiguration
der Module
HB300 | CPU | 013-CCF0R00 | de | 23-12
PROFINET-
Schnittstelle
...
CP 343-1
...
Beim NTP-Verfahren (Network Time Protocol) sendet die Baugruppe als Client in regel-
mäßigen Zeitabständen Uhrzeitanfragen an die konfigurierten NTP-Server im angebun-
denen Subnetz. Sie können bis zu 4 NTP-Server konfigurieren. Anhand der Antworten
der Server wird die zuverlässigste und genaueste Uhrzeit ermittelt. Hierbei wird die Zeit
mit dem niedrigsten Stratum verwendet. Stratum 0 ist das Zeitnormal (Atomuhr). Stratum
1 sind unmittelbar hiermit gekoppelte NTP-Server. Mit dem NTP-Verfahren lassen sich
über Subnetzgrenzen hinweg Uhrzeiten synchronisieren. Im Siemens TIA Portal erfolgt
die Projektierung der NTP-Server über den bereits projektieren CP.
1. Klicken Sie in der "Gerätekonfiguration" auf den CP 343-1EX30.
2. Klicken Sie in der "Geräteübersicht" auf "PROFINET-Schnittstelle" .
3. Wählen Sie in den "Eigenschaften" "Uhrzeitsynchronisation" an.
4. Aktivieren Sie das NTP-Verfahren, indem Sie "Uhrzeitsynchronisation einschalten"
aktivieren und unter "Methode" "NTP" einstellen.
5. Fügen Sie die entsprechenden NTP-Server hinzu, indem Sie deren IP-Adressen
angeben.
6. Stellen Sie die gewünschte "Zeitzone" ein. Im NTP-Verfahren wird generell UTC
(Universal Time Coordinated) übertragen; dies entspricht GMT (Greenwich Mean
Time). Durch die Projektierung der lokalen Zeitzone können Sie ein Zeitoffset
gegenüber UTC einstellen.
7. Stellen Sie das gewünschte "Aktualisierungsintervall" ein. Innerhalb dieses Inter-
valls wird die Uhrzeit der Baugruppe einmal synchronisiert.
8. Speichern und übertragen Sie Ihr Projekt in die CPU.
ð Nach der Übertragung wird die NTP-Zeit von jedem projektierten Zeit-Server
angefordert und die beste Antwort für die Zeitsynchronisation verwendet.
Bitte beachten Sie, dass die Zeitzone zwar ausgewertet, eine automati-
sche Umstellung von Winter- auf Sommerzeit aber nicht unterstützt wird.
Industrieanlagen mit Uhrzeitsynchronisation sollten immer nach der Win-
terzeit gestellt sein.
Mit dem FC 61 können Sie die Lokalzeit in der CPU ermitteln. Näheres
zum Einsatz dieses Bausteins finden Sie im Handbuch "SPEED7 Opera-
tionsliste".
Binden Sie in der Geräteübersicht des PROFINET-IO-Device "... SLIO CPU" ab Steck-
platz 1 Ihre System SLIO Module in der gesteckten Reihenfolge ein. Gehen Sie hierzu in
den Hardware-Katalog und ziehen Sie das entsprechende Modul auf die entsprechende
Position in der Geräteübersicht.
TIA Portal - Hardware-Konfiguration - I/O-Module
2 X2
...
4
...
Projektierung im TIA Portal
PROFINET-Schnittstelle
...
CP 343-1
...
