"Initialisierung" bzw.
"Urtaufe"
HB300 | CPU | 013-CCF0R00 | de | 23-12
Die Zuweisung von IP-Adress-Daten erfolgt über die MAC-Adresse. Die IP-Adresse Ihres
Ethernet PG/OP-Kanals für die Schnittstellen X1 und X2 finden Sie auf der Frontseite
Ihrer CPU mit der Bezeichnung "MAC PG/OP: ...".
X1 PG/OP
X2 PG/OP
MAC PG/OP: 00-20-D5-77-05-10
Die Zuweisung der IP-Adress-Daten erfolgt online im SPEED7 Studio nach folgender
Vorgehensweise:
1. Starten Sie das SPEED7 Studio mit Ihrem Projekt.
2. Klicken Sie im Projektbaum auf "Geräte und Netze" .
ð Sie erhalten eine grafische Objekt-Ansicht Ihrer CPU.
3. Klicken Sie auf das Netzwerk "PG_OP_Ethernet" .
4. Wählen Sie "Kontextmenü è Erreichbare Teilnehmer ermitteln".
ð Es öffnet sich ein Dialogfenster.
5. Wählen Sie die entsprechende Netzwerkkarte aus, welche mit dem Ethernet-
PG/OP-Kanal verbunden ist und klicken Sie auf "Suchen" , um die über MAC-
Adresse erreichbaren Geräte zu ermitteln.
ð Die Netzwerksuche wird gestartet und die gefunden Stationen werden tabella-
risch aufgelistet.

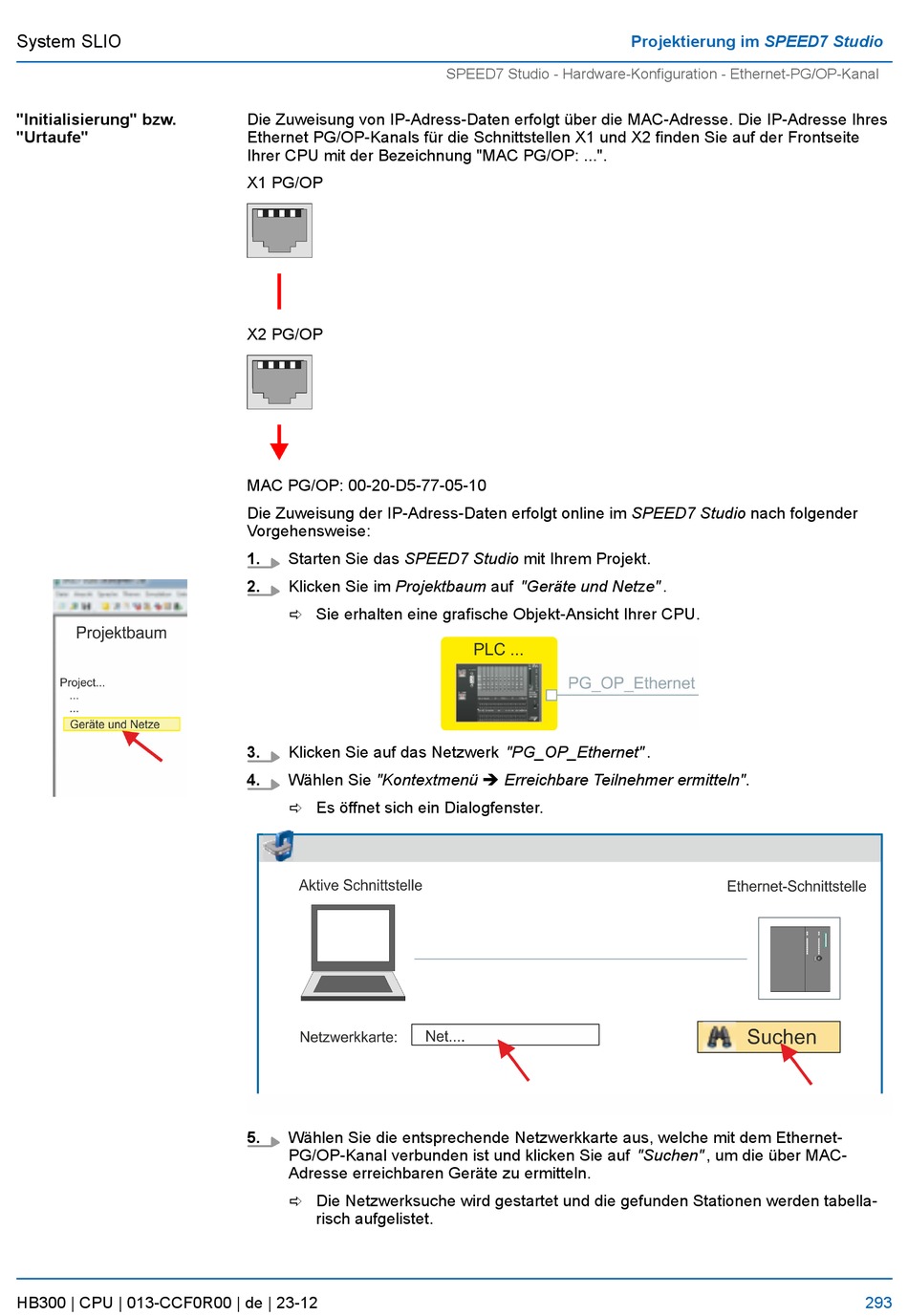

SPEED7 Studio - Hardware-Konfiguration - Ethernet-PG/OP-Kanal
Projektierung im SPEED7 Studio
