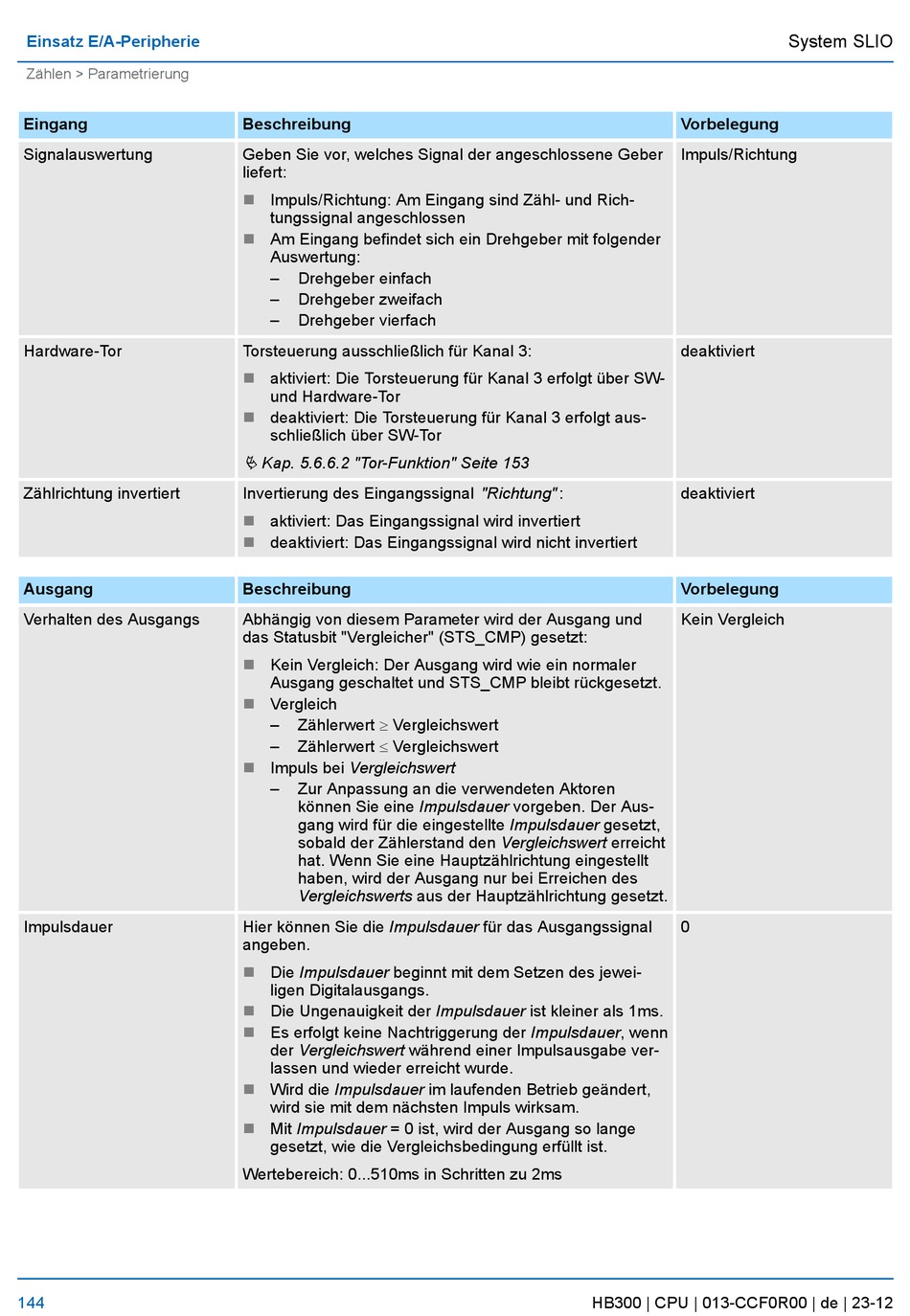

Einsatz E/A-Peripherie
Zählen > Parametrierung
Eingang
Signalauswertung
Hardware-Tor
Zählrichtung invertiert
Ausgang
Verhalten des Ausgangs
Impulsdauer
144
Beschreibung
Geben Sie vor, welches Signal der angeschlossene Geber
liefert:
n
Impuls/Richtung: Am Eingang sind Zähl- und Rich-
tungssignal angeschlossen
n
Am Eingang befindet sich ein Drehgeber mit folgender
Auswertung:
–
Drehgeber einfach
–
Drehgeber zweifach
–
Drehgeber vierfach
Torsteuerung ausschließlich für Kanal 3:
n
aktiviert: Die Torsteuerung für Kanal 3 erfolgt über SW-
und Hardware-Tor
n
deaktiviert: Die Torsteuerung für Kanal 3 erfolgt aus-
schließlich über SW-Tor
Ä Kap. 5.6.6.2 "Tor-Funktion" Seite 153
Invertierung des Eingangssignal "Richtung" :
n
aktiviert: Das Eingangssignal wird invertiert
n
deaktiviert: Das Eingangssignal wird nicht invertiert
Beschreibung
Abhängig von diesem Parameter wird der Ausgang und
das Statusbit "Vergleicher" (STS_CMP) gesetzt:
n
Kein Vergleich: Der Ausgang wird wie ein normaler
Ausgang geschaltet und STS_CMP bleibt rückgesetzt.
n
Vergleich
Zählerwert ³ Vergleichswert
–
Zählerwert £ Vergleichswert
–
n
Impuls bei Vergleichswert
–
Zur Anpassung an die verwendeten Aktoren
können Sie eine Impulsdauer vorgeben. Der Aus-
gang wird für die eingestellte Impulsdauer gesetzt,
sobald der Zählerstand den Vergleichswert erreicht
hat. Wenn Sie eine Hauptzählrichtung eingestellt
haben, wird der Ausgang nur bei Erreichen des
Vergleichswerts aus der Hauptzählrichtung gesetzt.
Hier können Sie die Impulsdauer für das Ausgangssignal
angeben.
n
Die Impulsdauer beginnt mit dem Setzen des jewei-
ligen Digitalausgangs.
n
Die Ungenauigkeit der Impulsdauer ist kleiner als 1ms.
Es erfolgt keine Nachtriggerung der Impulsdauer, wenn
n
der Vergleichswert während einer Impulsausgabe ver-
lassen und wieder erreicht wurde.
n
Wird die Impulsdauer im laufenden Betrieb geändert,
wird sie mit dem nächsten Impuls wirksam.
n
Mit Impulsdauer = 0 ist, wird der Ausgang so lange
gesetzt, wie die Vergleichsbedingung erfüllt ist.
Wertebereich: 0...510ms in Schritten zu 2ms
Vorbelegung
Impuls/Richtung
deaktiviert
deaktiviert
Vorbelegung
Kein Vergleich
0
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
