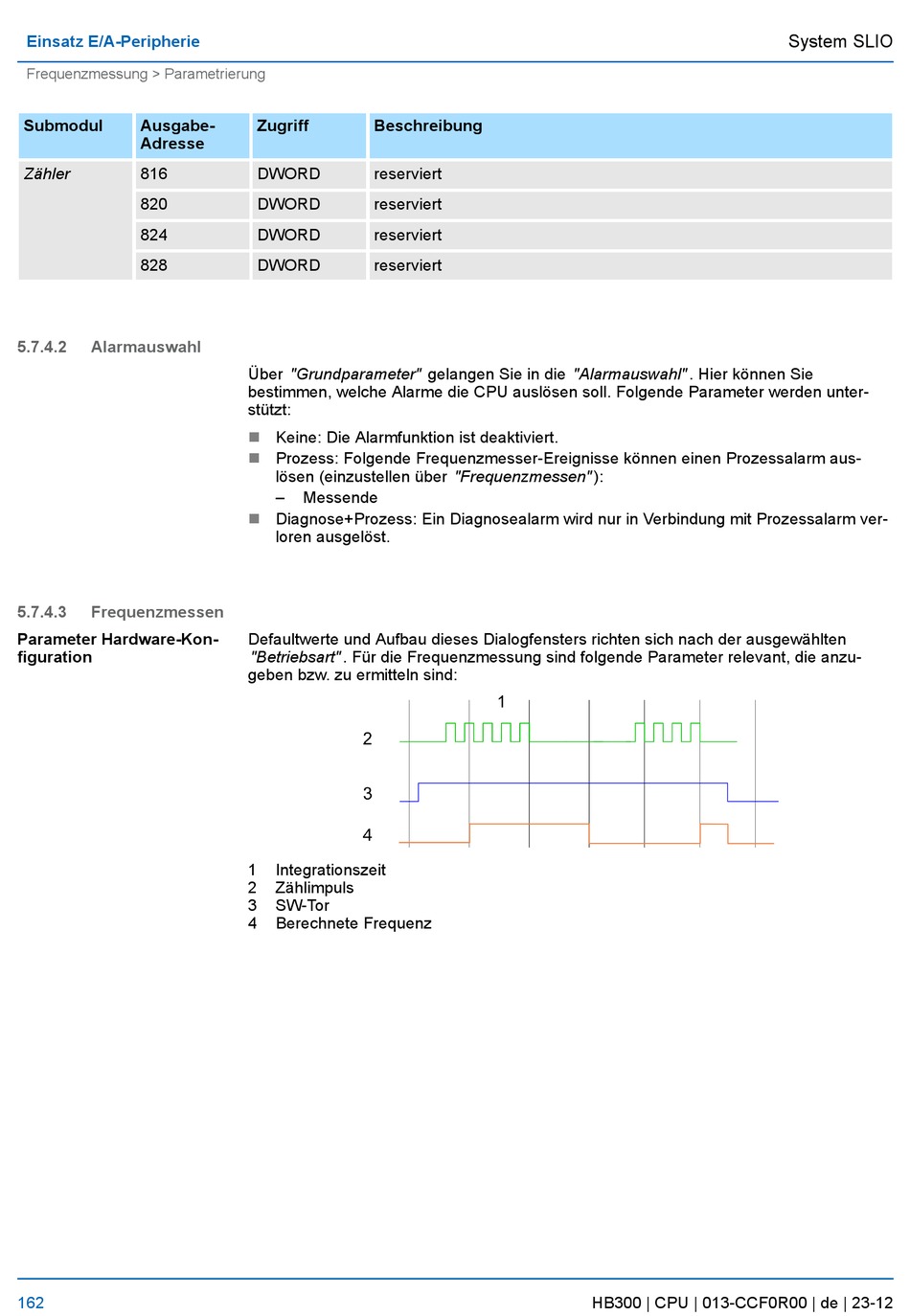

Beschreibung - YASKAWA SPEED7 CPU 013C Handbuch

Einsatz E/A-Peripherie
Frequenzmessung > Parametrierung
Submodul Ausgabe-
Adresse
Zähler 816
820
824
828
5.7.4.2 Alarmauswahl
5.7.4.3 Frequenzmessen
Parameter Hardware-Kon-
figuration
162
Zugriff

Beschreibung

DWORD reserviert
DWORD reserviert
DWORD reserviert
DWORD reserviert
Über "Grundparameter" gelangen Sie in die "Alarmauswahl" . Hier können Sie
bestimmen, welche Alarme die CPU auslösen soll. Folgende Parameter werden unter-
stützt:
Keine: Die Alarmfunktion ist deaktiviert.
n
Prozess: Folgende Frequenzmesser-Ereignisse können einen Prozessalarm aus-
n
lösen (einzustellen über "Frequenzmessen" ):
– Messende
n Diagnose+Prozess: Ein Diagnosealarm wird nur in Verbindung mit Prozessalarm ver-
loren ausgelöst.
Defaultwerte und Aufbau dieses Dialogfensters richten sich nach der ausgewählten
"Betriebsart" . Für die Frequenzmessung sind folgende Parameter relevant, die anzu-
geben bzw. zu ermitteln sind:
1 Integrationszeit
2 Zählimpuls
3 SW-Tor
4 Berechnete Frequenz
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
